Гармоники: активный или пассивный фильтр
Нагрузки, управляемые электронными устройствами, все чаще используются во все большем количестве промышленных и коммерческих применений, таких как: Приводы с регулируемой скоростью, выпрямители, системы ИБП, источники питания постоянного тока, сварочные аппараты, компьютеры, телевизоры, энергосберегающие лампы, копировальные аппараты.

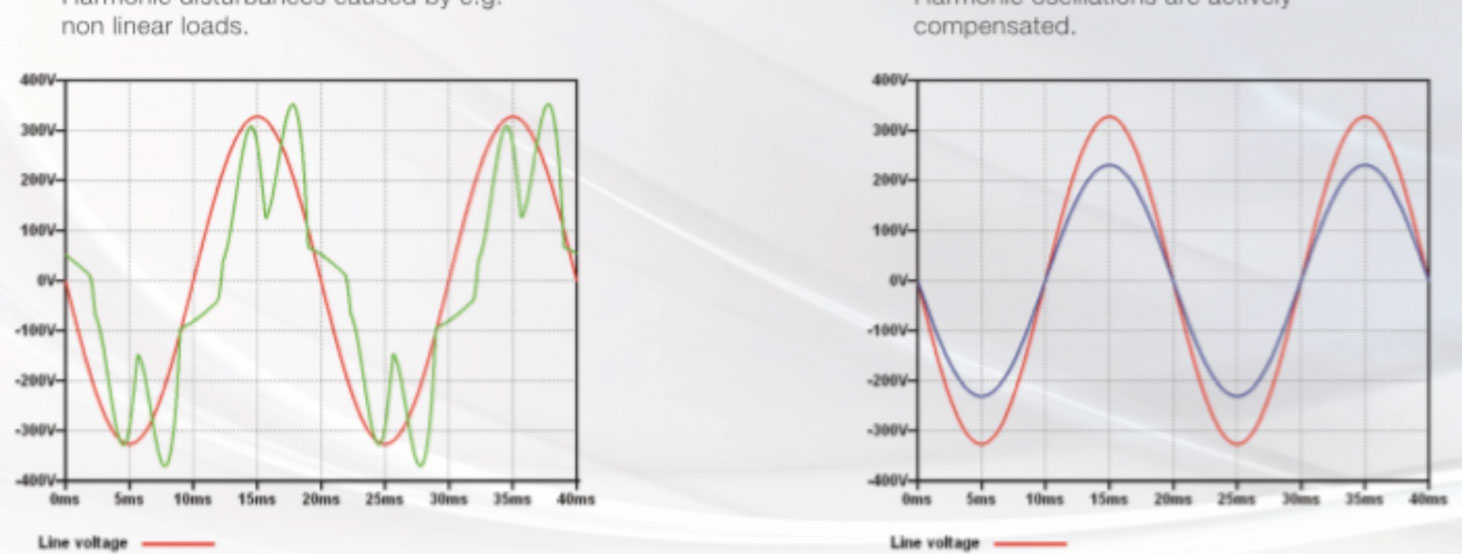

Эти нагрузки генерируют искажения формы сигнала, которые становятся угрозой для сетевых компонентов.
В частности, гармоники напряжения и тока, где последние являются более опасными, порождают ряд проблем, таких как:
- Перегрев кабеля
- Ненадлежащее срабатывание автоматических выключателей
- Перегрузка конденсатора и сетевой резонанс
- Перегрузка нейтрального кабеля
- Преждевременное старение трансформатора
- Нарушение работы электронных приборов
Эти эффекты редко связаны с гармоническими искажениями тока и напряжения, в то время как эффективным средством устранения гармоник являются пассивные и активные фильтры. Активные фильтры достигают гораздо более высокого уровня эффективности при очистке гармоник, чем первые.
АКТИВНЫЙ ФИЛЬТР
- он может компенсировать множество гармонических токов одновременно
- он не насыщает и не перегружает
- на него не влияют условия сети (емкость/индуктивности)
- у него нет емкости
- он чрезвычайно гибкий, он может нацеливаться на несколько гармонических токов
- он может компенсировать коэффициент мощности, даже на высокой скорости
- он может компенсировать несбалансированные нагрузки
- он ослабляет мерцание напряжения
- он может быть установлен параллельно с другими фильтрами, даже на более поздних стадиях
- он автоматически и бесшумно подстраивается под нагрузку
ПАССИВНЫЙ ФИЛЬТР
- он может компенсировать только одну или очень мало гармоник тока
- чрезвычайно трудно компенсировать несколько гармоник одновременно
- он может насыщаться или быть перегружен
- на это влияет сеть как на существующую емкость, так и на индуктивность
- емкостная нагрузка, следовательно, повышающий коэффициент мощности.
- фиксированный и не регулируемый
- режим, он может быть включен / выключен или поэтапно.
