Удаленный мониторинг и управление ИБП
На примере оборудования ONTEK
ИБП является интеллектуальным устройством, обладающим широкими возможностями мониторинга и управления. Производительные цифровые сигнальные процессоры (DSP), применяемые в современных моделях ИБП, позволяют реализовать удаленный контроль состояния и основных параметров, используя несколько различных интерфейсов.
Реализация интерфейсов может быть как в виде встроенных портов, так и дополнительных карт, устанавливаемых во внутренний слот или подключаемых к порту RS-232. В большинстве трехфазных ИБП ONTEK предусмотрено два внутренних слота для карт расширения и несколько встроенных коммуникационных портов.
Название интерфейса | Реализация в ИБП |
---|---|
Коммуникационные порты RS-232 и USB | Встроенные порты ИБП |
SNMP (Simple Network Management Protocol) | Карта расширения однопортовая, с возможностью подключения датчика окружающей среды ONTEK EMD |
Modbus | Карта расширения, с двумя портами RS-485 |
Релейный интерфейс "сухие" контакты | Карта расширения либо встроенные порты в некоторых моделях ИБП |
Интерфейс SNMP

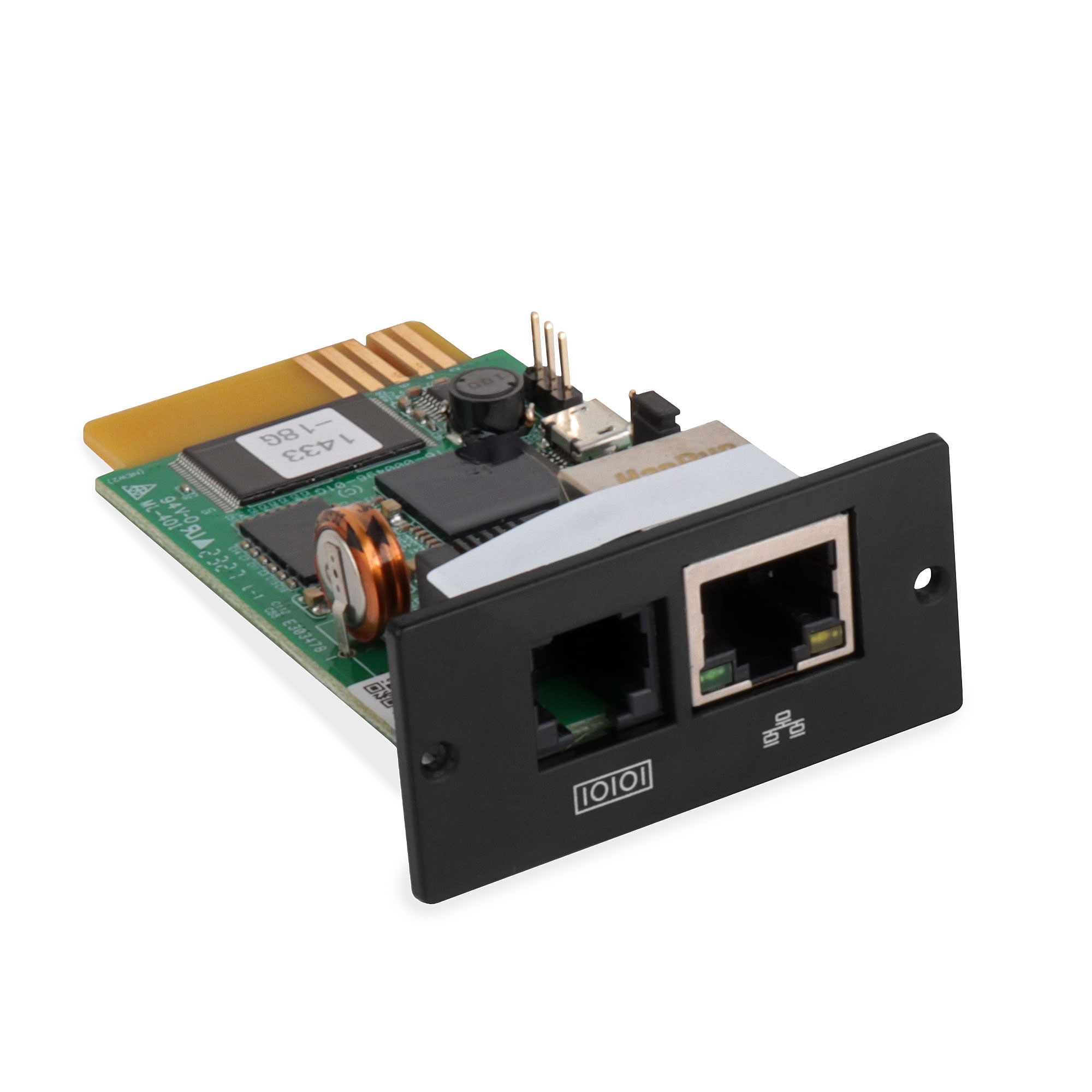

Карта SNMP
Коммуникация по протоколу SNMP осуществляется при помощи дополнительной карты расширения, подключаемой к локальной сети Ethernet. Доступно исполнение карты SNMP с одним разъем RJ-45 и вторым разъемом для подключения дополнительного датчика температуры и влажности окружающей среды ONTEK EMD.

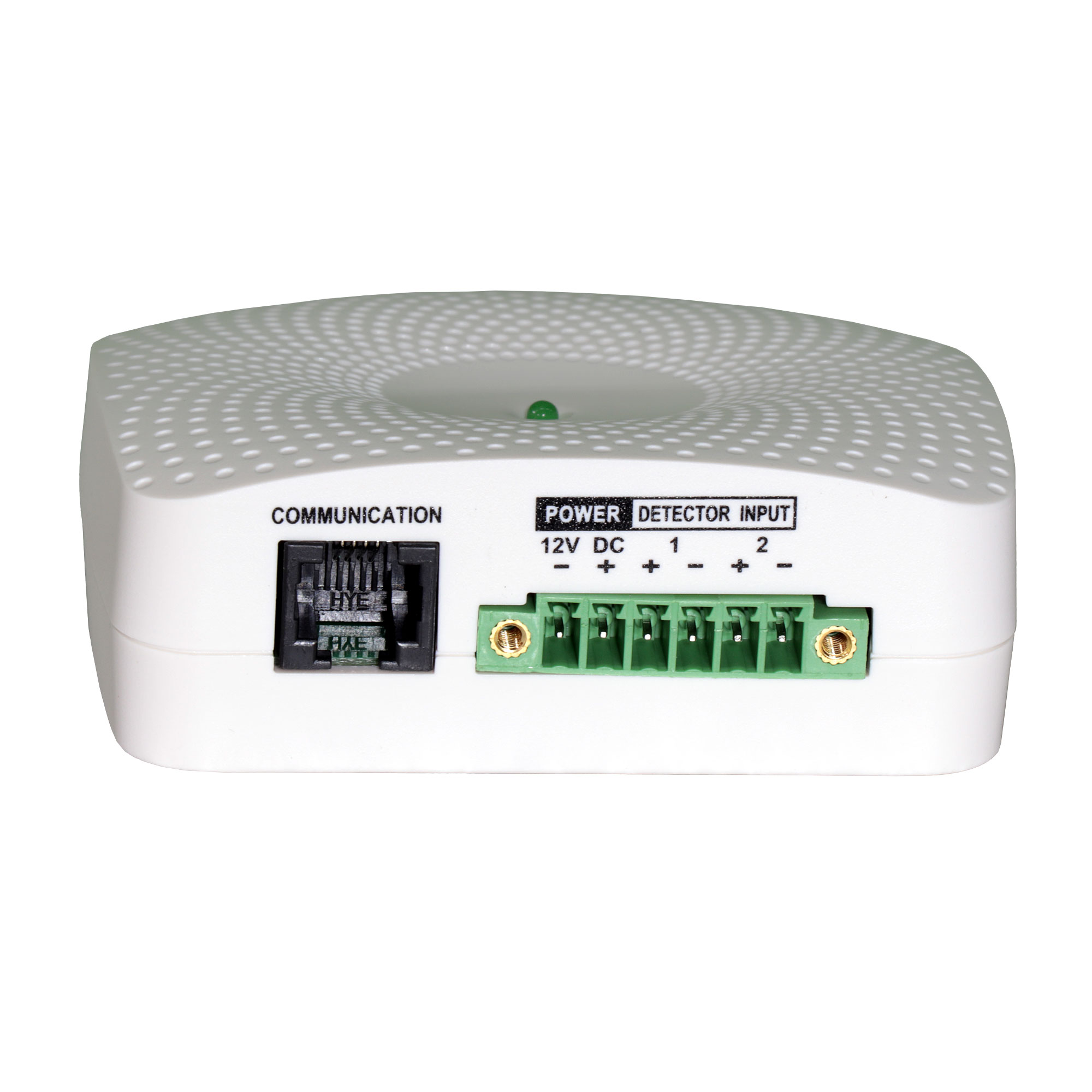

Датчик окружающей среды ONTEK EMD
Диапазон измерения температуры: от 0 до 100 °C с точностью ±1,5 °C. Диапазон измерения относительной влажности: от 10 до 90 % с точностью ±3 %. Обмен данными: RS-232 с протоколом ASCII. Допустимая длина кабеля до 15 м.
В настоящее время существуют версии SNMP v1, SNMP v2c и SNMP v3. В основном распространена вторая и третья версия протокола. Версия 3 по сравнению с предыдущей 2с имеет значительные преимущества в безопасности за счет криптографической защиты. Каждое сообщение содержит параметры безопасности, включающие аутентификацию с определением источника и шифрование пакетов для защиты от перехвата и предотвращения их изменения в пути.
Коммуникация по протоколу SNMP основана на наборе переменных, которые может считывать и записывать в соответствии с правами доступа один или несколько управляющих компьютеров. Программа-агент получает значения переменных, обращаясь к карте по ее IP-адресу. На основе полученных данных управляющее приложение отображает параметры и статусы ИБП и электросети.
Переменные, доступные по протоколу SNMP, построены в виде иерархической структуры и описываются базами управляющей информации MIB (Management Information Base). В них используется пространство имен, содержащее уникальные идентификаторы объектов OID (Object IDentificator), состоящие из SNMP-адреса в цифровом виде и его текстового описания. Для интеграции карты в систему управления производителем предоставляется MIB-файл, содержащий необходимую информацию.
В картах SNMP используются производительные процессоры, что позволяет реализовать большой набор дополнительных функций, в том числе:
- Встроенный веб-сервер для доступа через любой веб-браузер. Позволяет контролировать состояние и настраивать систему по локальной сети или через Интернет. Для обеспечения безопасности предусмотрено ограничение доступа по паролю или заданным IP-адресам.
- Ведение журналов записей событий и данных
- Отправка сообщений о событиях и изменениях состояния ИБП и электросети. Для этого в карте есть встроенный SMTP сервер с поддержкой защищенного соединения по протоколу SSL.
- Широковещательная рассылка trap-уведомлений содержащих OID, цифровое значение которых при помощи MiB-файла можно конвертировать в текстовые описания. Специальное программное обеспечение, принимающее trap-сообщения, позволяет строить универсальные системы мониторинга любого оборудования.
Отправка сообщений настраивается на возникновение событий ИБП и электросети, а также на выход параметров за пределы допустимых значений. Этот функционал позволяет ответственным сотрудникам оперативно получать информацию и своевременно отреагировать при изменении ситуации на объекте.
Для контроля температуры и влажности на удаленном объекте можно использовать датчик окружающей среды ONTEK EMD. Информация о параметрах окружающей среды доступна в веб-интерфейсе или через соответствующие OID SNMP. При выходе значений за пределы заданного диапазона может формироваться соответствующее информационное сообщение.
В комплекте с SNMP-картами ONTEK поставляется несколько утилит для различных операционных систем:
- SNMPWebManager – мастер настройки для конфигурирования сетевой карты SNMP на компьютере

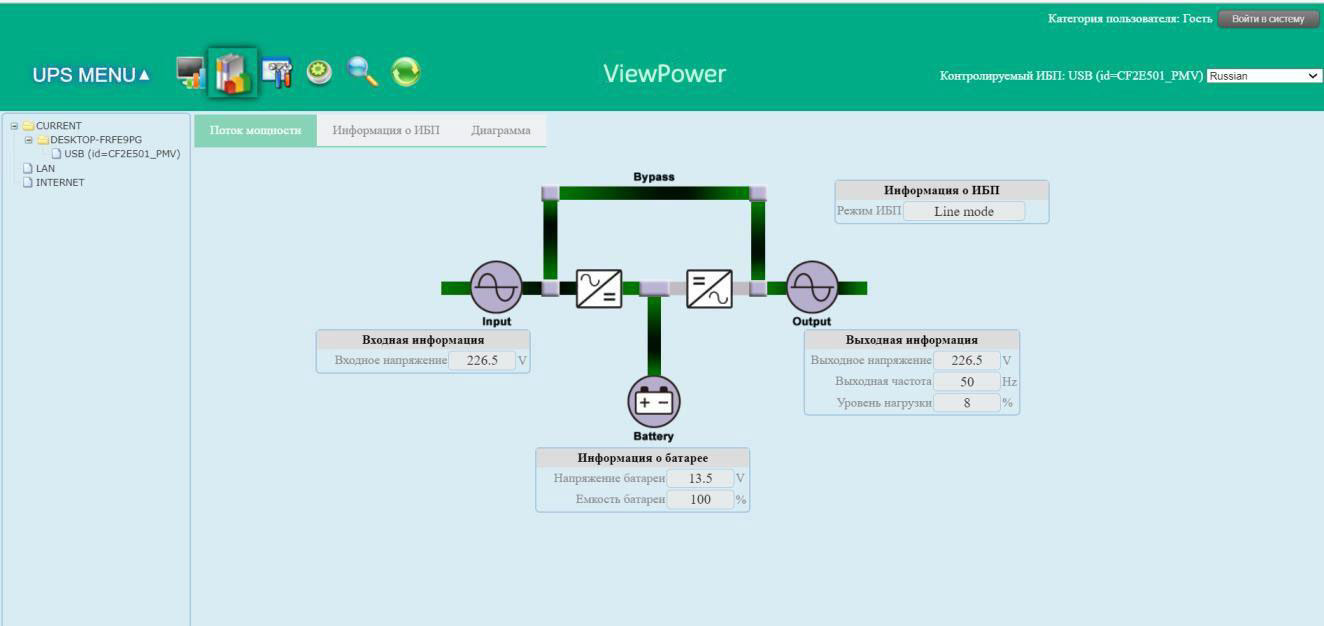

- ViewPower – ПО для управления ИБП по сети
- ShutdownWizard – программа для планового отключения электропитания

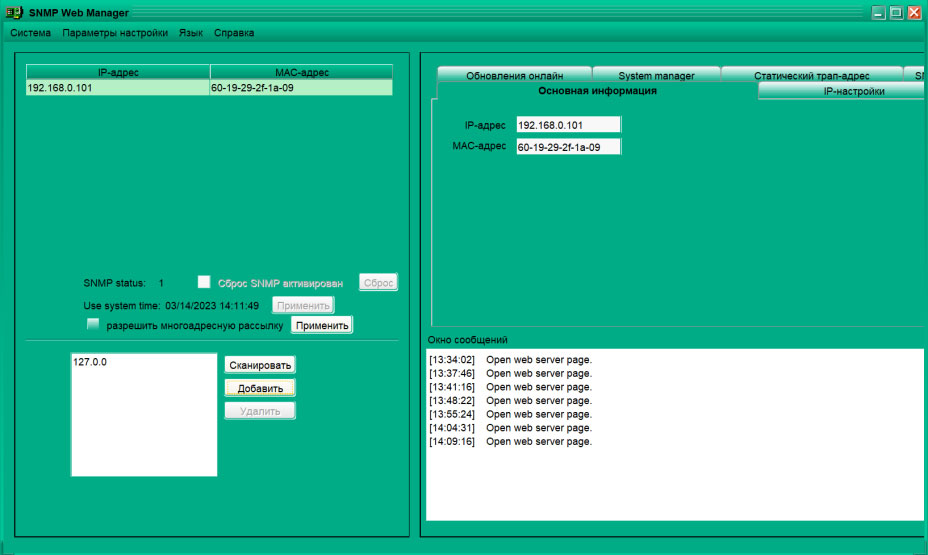

Основное окно утилиты SNMPWebManager |

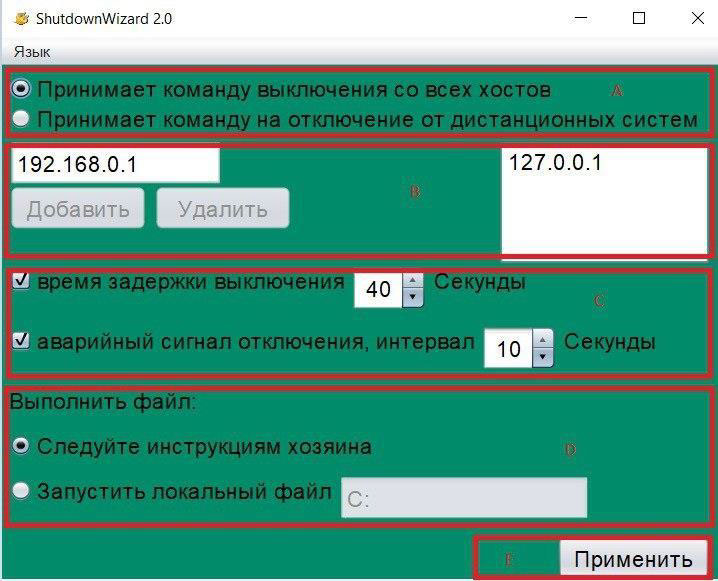

Основное окно утилиты ShutdownWizard |
Интерфейс Modbus
Modbus это последовательный коммуникационный протокол, не требующий существенных вычислительных ресурсов, поэтому часто применяемый в промышленных системах для сбора информации от несложных датчиков и устройств. Для его реализации на устройствах, как правило, используется физический порт RS-485 или RS-232.
Данные на устройстве считываются с адресов регистров, определенных производителем карты. Для интеграции в системы заказчика производителем предоставляется карта регистров.
Протокол Modbus различается по режиму передачи данных – обязательно в устройстве имеется режим RTU (удаленное терминальное устройство) и опциональный режим ASCII. Может быть выбран любой из них, но все устройства в одной сети Modbus должны работать в одном режиме.
Для подключения через сеть Ethernet предусмотрен протокол Modbus TCP, который использует TCP/IP для транспортировки модифицированного кадра Modbus RTU. При применении в сети TCP не предусмотрено широковещательного или многоузлового режима, а осуществляется только связь между двумя устройствами.
Реализация интерфейса с протоколом Modbus возможна в виде опциональной карты, дополнительного протокола в картах SNMP или встроенного порта в некоторых трехфазных ИБП ONTEK.
Релейный интерфейс "сухие" контакты (AS-400)
Для контроля основных состояний ИБП и электросети может применяться релейный интерфейс «сухие» контакты. При помощи размыкания и замыкания наборов контактов он позволяет осуществлять сигнализацию или управление внешними устройствами. Как правило, интерфейс подразумевает реализацию в виде реле, то есть гальваническую развязку от управляющего сигнала. При этом не имеет значения полярность подключения сигнала и род тока - переменный или постоянный.
Реализация интерфейса AS-400 возможна в виде опциональной карты или же встроенного порта в некоторых моделях трехфазных ИБП ONTEK.
Большой выбор портов и интерфейсных карт для разных коммуникационных протоколов, а также дополнительные возможности программного обеспечения позволяют встраивать ИБП ONTEK в любые корпоративные системы управления. Широкий функционал удаленного контроля систем бесперебойного питания сокращает затраты на обслуживание и дает возможность оперативно устранять возникшие неисправности.
