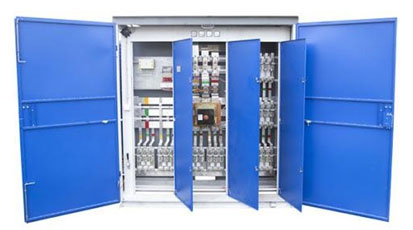

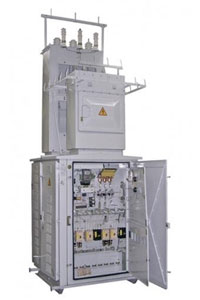

Комплектные трансформаторные подстанции

В этой категории представлены агрегаты, которые являются блочными компактными трансформаторными подстанциями (БКТП). Основная их задача – принятие, конвертирование и распределение электроэнергии трехфазного типа переменных характеристик. Разработаны агрегаты для применения в системах энергоснабжения разнотипных объектов: бытовых, промышленных, коммунальных, жилых помещений а также дачных и коттеджных поселков.

Ключевые технические параметры

Подбор данных устройств осуществляется по ключевому критерию – техническим параметрам. Они бывают разные, что стоит учитывать в процессе подбора. Главные характеристики представлены в таблице ниже.

Разнообразие модификаций

В каталоге представлено пять ключевых исполнений, каждое из которых имеет свои технические параметры и технологические особенности.

Наименование элемента:

• объемный блок типа «ОБ-46». Высота 2175, 2475 миллиметров, вес – 12,7, 13,5 тонн в зависимости от исполнения;
• ОП-46. Две модификации: ОП – ЕС-Д и ОП-ЕС-Д-В. Первая весит 4,9 тонн и имеет высоту в 800 мм, вторая – 7,2, 1415 соответственно;
• ОБ-52. Один вариант конструкции, весом в 15 т, внутренняя высота – 2475 миллиметров;
• ОП-52. 8,2 тонны, 1415 мм;
• ОБ-67. Наибольшие вес и высота – 27 тонн и 3100 миллиметров.

Стоит сказать, что масса указывается чистого блока, без трансформатора, а длину ОБ-67 можно увеличивать до желаемых габаритов.

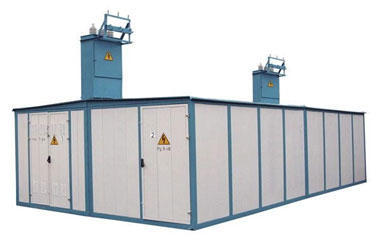

Модульные компоненты типа 2БКТП имеют свойство последовательного расположения, путем состыковки по ширине блоков. Реализована возможность и параллельной установки, посредством совмещения по длине. Последний вариант является самым популяпным и функциональным.

Более детальная информация по поводу схем такого рода подстанций описана на нашем сайте.

Комплектация серийных версий БКТП

Конструкция системы включает широкий перечень устройств, каждое из которых имеет свои технологические особенности и назначение. Далее мы рассмотрим ключевые параметры этого оборудования и интересные моменты их применения.

Устройства распределения высоких напряжений

Сокращенно эти компоненты записываются как РУ-ВН. В качестве такой компактной подстанции применяются малогабаритные КРУ RM-6. В этих приборах реализована элегазовая изоляция, соответствующая требованиям сертификации Schneider Electric.

Есть возможность также применять элегазовые блоки и других разновидностей, например от производителей АВВ или Сименс. Конструкция позволяет также использовать ячейки отечественного производства, для этого создано специальное решение – РУ-ВН. Также наша компания АЛАС реализовывает модификации собственного производства.

Трансформаторы силовые

Типичные модификации БКТП комплектуются трансформаторами силового типа с широкими диапазонами мощностей. При этом, в конструкции агрегатов должно быть реализовано масляное охлаждение, а сама конструкция – герметичного типа. Также, по индивидуальному пожеланию заказчика можно применять трансформаторные элементы с литой изоляцией любых разновидностей и от разных производителей.

Распределитель для работы с низкими напряжениями

Разрабатываются компоненты с использованием устройств на 0,4 кВ в самых разных конструктивных исполнениях: стойках, шкафах, панелях. Также в процессе используются защитные компоненты и коммутаторы: автоматы, выключатели нагрузки и предохранители с плавкими вставками. Детали из этой категории также производятся на наших мощностях.

Система самостоятельного запуска резерва (АВР)

Используется для реализации необходимого уровня надежности энергоснабжения конечных потребителей. Производимые заводом агрегаты могут дополнительно комплектоваться устройствами самостоятельного запуска подачи резервного питания.

Данные решения могут проводиться, как на стороне НН, так и возле ВН. Оба варианта предполагают работу схемы в целом перечне потенциальных аварийных ситуаций:

• сбоях в последовательном чередовании фаз;
• снижение или полное исчезновение токов на одной или сразу на нескольких фазах. Достижение показателя ниже заданного уровня - 0,7 на любой из фаз или же на всех 3.

Схема типа АВР-ВН осуществляется путем оснащения приводных компонентов аппаратов коммутации РУ-ВН редукторными элементами и сигнализирующими положение элементами. Регулировка переключений проводится с помощью распределительного шкафа, который мониторит показатели напряжения на противоположной стороне НН.

Другая же схема – АВРНН осуществляется на контакторах или же выключателях самостоятельного действия с электрическими приводами. Конструктивно, компонент представляет собой набор, состоящий из двух идентичных шкафов, каждый из них монтируется внутри определенной секции, которая является лучом схемы. АВР-НН может также встраиваться в устройство РУ-НН, в таком случае входными и секционными приспособлениями становятся автоматические переключатели.

Компенсирование реактивных показателей

КТП также могут комплектоваться агрегатами, компенсирующими реактивные мощности (УКРМ). Такая необходимость возникает при определенных показателях расчетных параметров системы.

Элемент реализуется в качестве заданного ранее типа, или же отдельно определяется по расчетным значениям мощности, количества регулирующих ступеней и др. Выполняться такая задача может в роли индивидуального компонента, или непосредственно встраиваться в РУ-НН.

Если же в наличии есть подстанция УКРМ, тогда реализация устройств КТП может иметь отличия от стандартных модификаций и создаваться индивидуально.

Системы обеспечения дополнительных нужд

Этот компонент отвечает за обеспечение вспомогательных функций системы:

• питания элементов освещения;
• обогрева;
• отопления отдельных производственных агрегатов.

С помощью схем технических потребностей получается реализовывать автоматизированный или ручной запас питания. Обязательное условие – наличие двух источников в комплектных трансформаторных подстанциях двухсекционного вида.

Если же имеет место функциональное отношение помещений, тогда схема имеет возможность реализовывать самостоятельное включение питания конструктивных частей.

Решения для освещения

Некоторые подстанции состоят из устройств для рабочих и аварийных освещений: светильников, аккумуляторов, автоматики. Присутствуют также компоненты для освещения углубления монтажного. В максимальной комплектации – это розетки для присоединения переносных компонентов.

Отопление

В процессе применяется тепло, которое выделяется силовым трансформатором. В модификациях северного типа (или индивидуально), в помещениях разнообразные компоненты применяются обогреватели с компонентами управления. Как правило, в роли такого агрегата используется регулятор температурным датчиком.

Контроль и учет потребления

Качественный контроль электромеханических величин в серийных моделях реализуется на стороне, работающей с низкими показателями. Имеется в виду вход на РУ-НН. Приборы мониторинга размещаются в шкафу питания для обеспечения собственных нужд. Есть функция размещения измерителей непосредственно в РУ-НН. Поддержка возможности применения измерительной аппаратуры разнообразных типов.

Учет потребления энергии происходит на стороне низких напряжений. В случае необходимости можно проводить учет на вводе и на исходящих линиях. РУ-НН может изготавливаться с задумкой под учет электричества на отводе. При этом, создается линия для цепей подсчета, без предварительного монтажа трансформаторов.

Сигнализация

Это решение производится по желанию заказчика, в связи с чем, КТП комплектуется системами сигнализации всех типов. Реализуются они по стандартным проектам и применяют полный комплект оборудования: датчики, элементы оповещения.

Телемеханика

Данные функции реализуются путем применения вспомогательных опций:

• контакты регулирования положения коммутаторов;
• редукторы, моторы и расцепители для удаленного управления агрегатами;
• датчики показателей для разнотипных трансформаторов.

Также телемеханика совмещается с другими системами устройства, например с сигнализацией.
