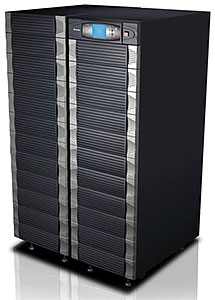

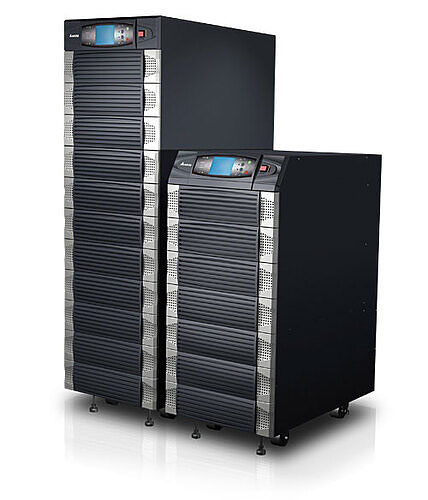

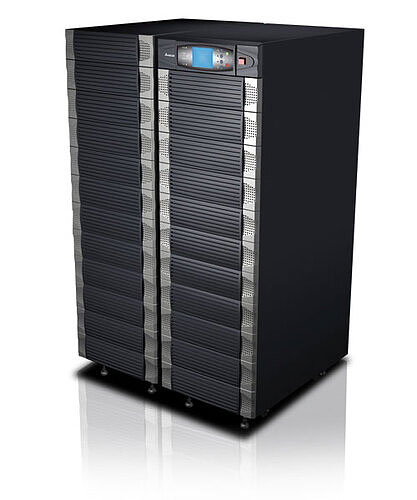

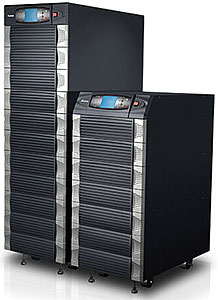

ИБП Delta Modulon серии NH Plus
Modulon NH Plus-Series 20-120 кВА - ИБП с высоким КПД, «горячей» заменой силовых модулей и схемой параллельного резервирования N+X.
Являясь лидером по техническим параметрам, с КПД более 94 %, NH Plus обеспечивает чрезвычайно низкую общую стоимость покупки с точки зрения как капитальных, так и эксплуатационных расходов. Благодаря схеме параллельного резервирования N+X, обеспечивающей надежность и универсальность, NH Plus стал новым стандартом для защиты критически важных приложений.
Почему выбирают оборудование Delta Electronics
РазвернутьDelta Electronics – международная компания, основана в 1971, штаб-квартира расположена на Тайване. Один из мировых лидеров в области ИБП. В распоряжении компании 153 офиса в мире, 39 заводов и 64 исследовательских центра на Тайване, в Китае, Индии, Таиланде, Мексике, Бразилии и Европе. В исследованиях и разработках занято свыше 7000 инженеров по всему миру. ИБП Delta имеют прекрасное отношение цены и качества. В России пользуются популярностью благодаря высокой надежности, умеренной цене, наличию сертифицированных партнеров, быстрой поставке запчастей. Компания АЛАС является официальным партнером Delta Electronics в РФ.
О компании Delta Electronics Партнерская программа
✔ Подбор оборудования под ваши задачи
✔ Всё оборудование Delta в наличии на складе
✔ Монтаж и пуско-наладочные работы
✔ Сервисное (техническое) обслуживание, ремонт, поставка запчастей к ИБП Delta
Главные особенности
- От 20 до 480 кВА (4 х 120 кВА в параллели).
- Резервирование на уровне модуля и системы.

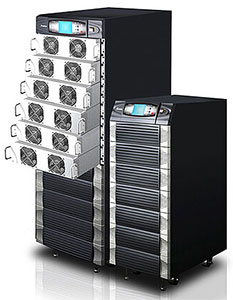

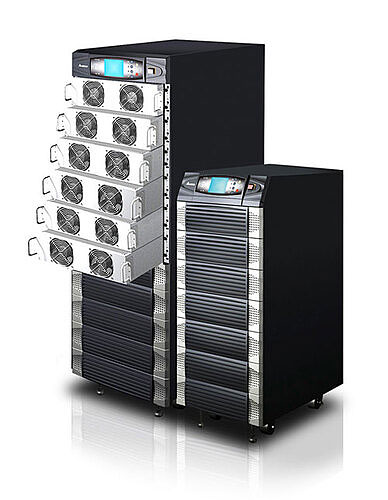

- «Горячая» замена силовых модулей без перерыва питания нагрузки.
- Резервирование вспомогательных источников питания.
- Встроенные механический и электронный байпасы для сервисного обслуживания.
- Модульная конструкция обеспечивает простоту в обслуживании и гибкость в увеличении мощности.
- Многоязычный LCD-дисплей и светодиодные индикаторы.
- Два разъема Smart slot и 6 программируемых выходов типа «сухой контакт».
- Батарейные кабинеты увеличенной емкости для увеличения времени резервного электропитания (опция).
- Высокий коэффициент входной и выходной мощности (pf > 0,99) и малые гармонические искажения входного тока (iTHD < 3 %), позволяют сэкономить на этапе начальных инвестиций.
- Экономия энергии благодаря высокой эффективности (94 %).
Коды моделей
- GES803HP3312035 Системное шасси NH-Plus 80 kVA
- GES124HP3312035 Системное шасси NH-Plus 120 kVA
- 3915100486-S Силовой модуль 20 kVA для NH-Plus Series
Технические характеристики
| Модель | NНP20 | NНP40 | NНP60 | NНP80 | NНP100 | NНP120 |
|---|---|---|---|---|---|---|
| Мощность кВА/кВт (Данные в скобках приведены для температуры эксплуатации 25-40 градусов Цельсия) | 20 / 18 (16) | 40 / 36 (32) | 60 / 54 (48) | 80 /72 (64) | 100 /90 (80) | 120 / 108 (96) |
| Напряжение на входе, | 380/220, 400/230, 415/240 В | |||||
| Диапазон входных напряжений | 208 ~477(фаза-фаза)/ 120~276 (фаза-нейтраль) | |||||
| Нелинейные гармонические искажения входного тока | < 3 (при полной нагрузке) | |||||
| Входной коэффициент мощности | > 0.99 | |||||
| Частота | 50 / 60 ± 5 | |||||
| Напряжение | 380/220, 400/230, 415/240 (3 фазы, 4-проводника плюс заземление) | |||||
| Гармонические искажения выходного тока | < 3 (при линейной нагрузке) | |||||
| Регулирование частоты |
± 0.05 (встроенного гетеродина) ± 5 (синхронизации, с шагом в 0,1 Гц) |
|||||
| Перегрузочная способность | ≤ 125%: 10 минут; ≤ 150%: 1 минута | |||||
| Светодиод | Состояние ИБП: Режим двойного преобразования – Байпас – Режим работы от батареи – Авария | |||||
| LCD | Вход/выход. Байпас. Инвертор. Частота. Нагрузка и напряжение АКБ. Ток. Интеллектуальная самодиагностика. | |||||
| Стандартный | RS 232, сухие контакты х6; Интеллектуальный слот х 2, Контактный порт х2; порт датчика температуры х4; | |||||
| Дополнительные опции | SNMP, Modbus, плата релейных входов и выходов, блок датчиков окружающей среды и батареи | |||||
| Безопасность и ЭМС | CE, EN62040-1-1, EN62040-2 (Class A) | |||||
| Параллельное подключение |
Модульное и системное резервирование Максимум 4 кабинета в параллели до 480kVA |
|||||
| Статическая память для рабочего журнала | 500 записей | |||||
| Холодный старт | да | |||||
| КПД Нормальный / ЭКО режим | 94 / 97% | |||||
| Рабочая температура | 0 ~ 40 | |||||
| Относительная влажность | 90% (без образования конденсата) | |||||
| Уровень шума (на расстоянии 1м) | 65 | 68 | 70 | 70 | 72 | 73 |
| Размеры (ШхГхВ, мм) ИБП | 520 х 965 х 1165 | 520 х 975 х 1695 | ||||
| Размеры (ШхГхВ, мм) Батарея | 520 х 850 х 1165 (26А х 40шт) |
520х975х1695 (40А х40шт) |
||||
| Масса (стойка с силовыми модулями) | 170 | 200 | 230 | 260 | 320 | 350 |
Время работы от батарей
| Нагрузка кВА/ батареи | 20 | 40 | 60 | 80 | 100 | 120 |
|---|---|---|---|---|---|---|
| 1x шкаф 40х26Ah | 25 | 8 | ||||
| 2х шкаф 40х26Ah | 70 | 25 | 13 | 8 | ||
| 3х шкаф 40х26Ah | 120 | 45 | 25 | 18 | ||
| 1x шкаф 40х40Ah | 35 | 15 | 9 | 5 | ||
| 2х шкаф 40х40Ah | 90 | 40 | 23 | 15 | 10-11 | 7-8 |
Поддержка и услуги
Поддержка продукта |
ЛистовкаО нашем опыте говорят выполненные проекты
- Примеры выполненных проектов на данном оборудовании:
- Показать все
15.07.2016
Для одного из офисов крупного нефтехимического холдинга в центре Москвы требовалось обеспечить надежную бесперебойную защиту всего электрооборудования здания. Для обеспечения максимальной надежности системы были использованы два модульных ИБП Delta NH-Plus мощностью 120кВА/96кВт с резервируемыми силовыми модулями NH-Plus 20кВА/16кВт и двумя линейками батарей B.B.Battery BPS 100-12.
05.02.2016
Комплексный проект: модульный ИБП DELTA NH Plus 120кВА / 96кВт с резервированием по схеме N+1 и комплектом батарей B.B.Battery HRL 50-12.; напольно-потолочный кондиционер Vertex GRIZZLY-48U3CF с охлаждающей способностью 14кВт.; диспетчерский шкаф со звуковой и визуальной сигнализацией о перебоях в питании.
28.10.2015
Поставка и монтаж модульного ИБП Delta NH-Plus мощностью 180 кВА с резервированием N+1 для защиты серверов в Бутырском районном суде г.Москвы.
23.12.2014
Поставка и ввод в эксплуатацию ИБП Delta NH-Plus мощностью 40кВА с внешним батарейным модулем ALAS в Арбитражном суде Тульской области
19.11.2014
Для Тушинского районного суда: поставка и монтаж ИБП Delta NH-Plus мощностью 40 кВА, подключение батарейного кабинета ALAS с аккумуляторными батареями B.B.Battery BPS 200-12
05.11.2014
Поставка и монтаж модульного ИБП Delta NH-Plus на 80кВА, подключение батарейного кабинета ALAS с аккумуляторами B.B.Battery BPS 200-12, пуско-наладочные работы. Проект выполнен для защиты IT-оборудования Бабушкинского районного суда Москвы.
30.10.2014
Для Измайловского районного суда: поставка и ввод в эксплуатацию ИБП Delta NH-Plus на 80кВА, подключение батарейного кабинета ALAS с АКБ B.B.Battery BPS 200-12
25.01.2014
Поставка и монтаж модульного ИБП Delta NH-Plus на 60кВА в офисе одного из московских банков для защиты IT-оборудования. Установлены аккумуляторы BB.Battery серии UPS. Выполнены пуско-наладочные работы, источник введен в режим эксплуатации.
20.11.2013
Подбор, поставка, монтаж ИБП Delta NH-Plus 80 kVA и батарейного шкафа на 40 батарей B.B. Battery серии HRL емкостью 75 Ач для защиты серверного оборудования.
