ИБП Delta Ultron серии HPH 20-120 кВА

Защита электропитания с лучшей в своём классе максимальной мощностью и эффективностью

Онлайн ИБП Ultron HPH мощностью 20/30/40/60/80/100/120 кВт с двойным преобразованием энергии предлагает лучшую в своём классе комбинацию максимальной доступной мощности, исключительной энергоэффективности и превосходных характеристик для небольших ЦОД и других ответственных приложений, требующих высоконадёжной защиты электропитания.

Наши проекты на оборудовании Delta

Почему выбирают оборудование Delta Electronics

Развернуть

Delta Electronics – международная компания, основана в 1971, штаб-квартира расположена на Тайване. Один из мировых лидеров в области ИБП. В распоряжении компании 153 офиса в мире, 39 заводов и 64 исследовательских центра на Тайване, в Китае, Индии, Таиланде, Мексике, Бразилии и Европе. В исследованиях и разработках занято свыше 7000 инженеров по всему миру. ИБП Delta имеют прекрасное отношение цены и качества. В России пользуются популярностью благодаря высокой надежности, умеренной цене, наличию сертифицированных партнеров, быстрой поставке запчастей. Компания АЛАС является официальным партнером Delta Electronics в РФ.

О компании Delta Electronics Партнерская программа

Ultron HPH обеспечивает максимальную доступную мощность без снижения номинальных характеристик в зависимости от типа нагрузки, одинаково эффективно питая активные и реактивные нагрузки. Его номинальная мощность, выраженная в кВА, равна номинальной мощности, выраженной в кВт. Благодаря разработанному Delta инновационному трёхкаскадному инвертору и трёхфазной схеме коррекции коэффициента мощности (PFC), ИБП 20/30/40/60/80/100/120 кВТ Ultron HPH обладает низким коэффициентом нелинейных искажений тока iTHD < 3 % и высоким КПД, который в режиме преобразования AC-AC достигает 96 %, а в экономичном режиме – 99 %. Широкий диапазон входного напряжения позволяет трехфазным источникам бесперебойного питания Ultron HPH работать в нестабильных электросетях и сокращает количество случаев заряда аккумуляторных батарей, тем самым увеличивая их срок службы.

Всё это обеспечивает значительное сокращение эксплуатационных затрат. Блоки бесперебойного питания Ultron HPH представляет собой идеальное решение по надёжной защите электропитания в ответственных приложениях.

В данной серии блоков бесперебойного питания большое внимание уделено отказоустойчивость системы. Отказоустойчивый алгоритм управления сокращает вероятность отказа системы вследствие неисправности одного элемента. Технология цифровой обработки сигнала сокращает число электронных компонентов, что приводит к уменьшению частоты отказов. Широкий выбор конфигураций, включая параллельное резервирование по схеме N+Х и горячую замену, позволяет избежать простоя системы в случае неисправностей электроснабжения. Надежность ИБП придает резервный источник вспомогательного питания.

Легко заменяемые внутренние компоненты ускоряют и упрощают выполнение технического обслуживания. (Применимо к моделям HPH-60/80/100/120K). Резервирование вентилятора повышает надежность системы. (Применимо к моделям HPH-60/80/100/120K). Панель управления с ЖК-дисплеем

Лучшие в своём классе КПД и коэффициент мощности

  • ИБП Ultron НPH одинаково эффективно питает активные и реактивные нагрузки (кВА =" кВт) во всём диапазоне мощности.
  • Высокий КПД в режиме преобразования AC-AC (96 %) способствует сокращению расходов на оплату электроэнергии.
  • Низкий коэффициент нелинейных искажений тока (iTHD < 3 %) и высокий входной коэффициент мощности (>0,99) позволяют избежать расходов, связанных с защитой от передачи гармоник в питающую сеть.

Гарантированная надёжность

  • Широкий диапазон входного напряжения позволяет ИБП работать в нестабильных электросетях и сокращает количество случаев заряда аккумуляторных батарей, тем самым увеличивая их срок службы.
  • Технология цифровой обработки сигнала (DSP) сокращает количество электронных компонентов, что приводит к уменьшению частоты отказов.
  • Резервирование вспомогательного питания и вентиляторов повышает надёжность системы (Применимо к моделям HPH-60/80/100/120K).
  • Сторожевая схема, контролирующая резервируемую цепь вспомогательного питания, сокращает вероятность отказа системы вследствие неисправности одного элемента.

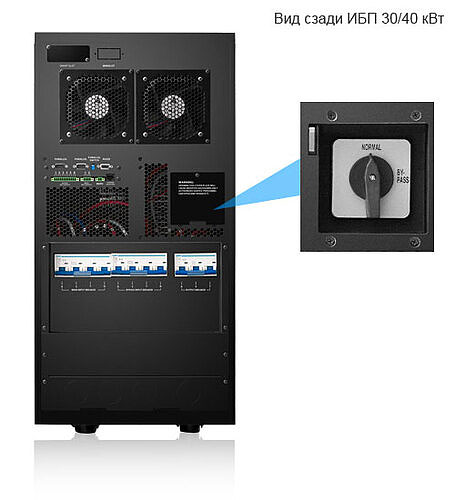

  • Встроенный ручной переключатель байпаса обеспечивает бесперебойное питание нагрузки в во время технического обслуживания ИБП.

Гибкость

  • Широкий выбор конфигураций, включая резервирование по принципу N+X и горячий резерв.
  • Регулируемый ток и напряжение заряда для адаптации к различным типам аккумуляторных батарей.
  • Гибкий выбор количества аккумуляторов для оптимизации расходов на закупку батарей.

Исключительное удобство управления и обслуживания

  • Доступ через переднюю дверцу к установленным на лотках аккумуляторным батареям упрощает и ускоряет их замену без отключения ИБП (модели HPH-B / BN).

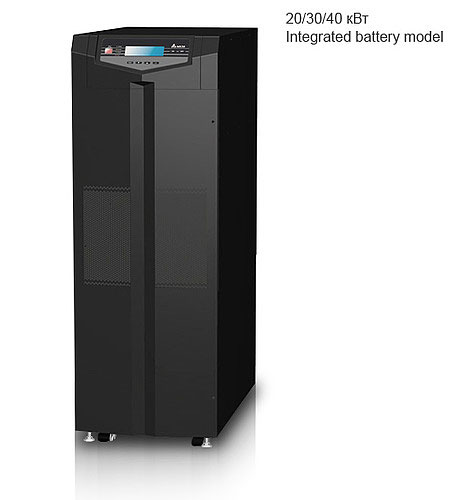

  • HPH-B: ИБП с внутренними АКБ, поставляется с установленными АКБ.
  • HPH-BN: ИБП с внутренними АКБ, поставляется без АКБ.
  • Доступ спереди к легко заменяемым внутренним компонентам облегчает и ускоряет выполнение технического обслуживания (Применимо к моделям HPH-60/80/100/120K).
  • Различные коммуникационные интерфейсы для дистанционного контроля и управления ИБП.

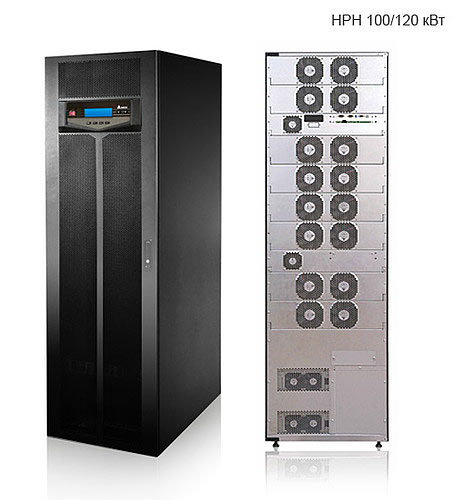

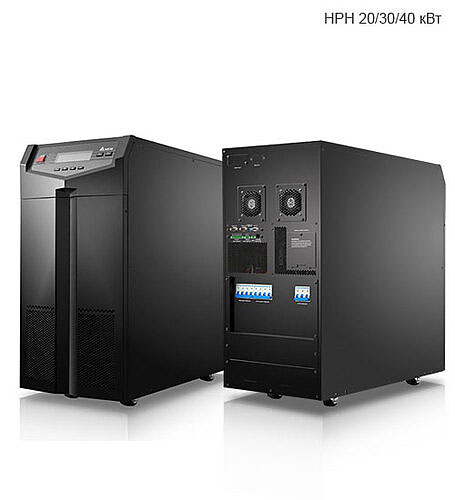

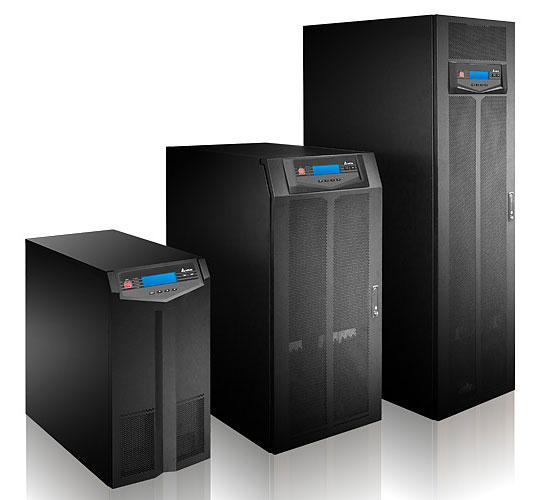

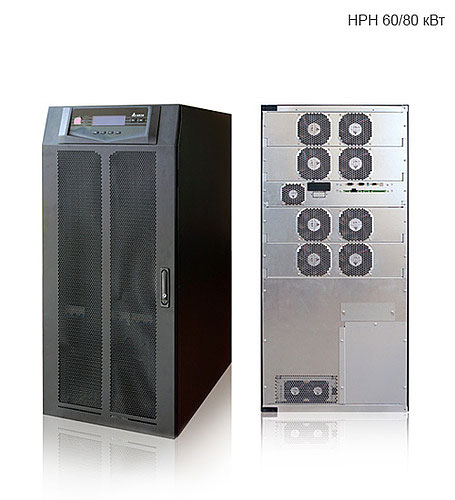

Внешний вид

Коды моделей

  • GES203HH330035 - ИБП HPH серии 20 кВА/ 20 кВт
  • GES303HH330035 - ИБП HPH серии 30 кВА/30 кВт
  • GES403HH330035 - ИБП HPH серии 40 кВА/40 кВт
  • GES603HH330035 – ИБП HPH серии 60кВА/кВт
  • GES803HH330035 – ИБП HPH серии 80кВА/кВт
  • GES104HH330035 – ИБП HPH серии 100кВА/кВт
  • GES124HH330035 – ИБП HPH серии 120кВА/кВт

Технические характеристики ИБП HPH 20/30/40 кВт

Модель HPH-20K HPH-30K HPH-40K
Мощность кВА/кВт 20/20 30/30 40/40
Напряжение на входе, 380/220, 400/230, 415/240 В (3 фазы, 4 провода плюс земля)
Диапазон входных напряжений 242~477(фаза-фаза)/ 140~276 (фаза-нейтраль)
Нелинейные гармонические искажения входного тока < 3
Входной коэффициент мощности > 0.99
Частота 50/60Гц
Напряжение на выходе, 380/220, 400/230, 415/240 (3 фазы, 4-проводника плюс заземление)
Выходной коэффициент мощности 1 (кВА = кВт)
Пределы регулирования напряжения ±1%
Суммарный коэффициент гармоник выходного напряжения < 1,5% (при линейной нагрузке)
Частота на выходе 50/60Гц
Перегрузочная способность ≤ 125%: 10 минут; ≤ 150%: 1 минута; >150%: 1с.
Коммуникационные Интерфейсы 1 слот SMART, 1 слот MINI, 2 параллельных
порта, 1 порт RS232, 1 порт REPO (дистанционное
аварийное отключение электропитания), 1 порт
определения зарядного устройства, 2 входа с сухими
контактами, 6 выходов с сухими контактами
Безопасность и ЭМС CE, МЭК 62040-1, МЭК 602040-2
Номинальное напряжение батарей ±240 В пост. Тока (480В со средней точкой)
Ток заряда 5 A 9 A
Напряжение заряда Компенсирующий заряд: ±272 ± 2 В пост. тока;
Уравнивающий заряд: ±280 ± 2 В пост. тока
Аварийное отключение питания Да (местное и дистанционное)
Выключатель сервисного байпаса Да
КПД Нормальный / ЭКО режим 96 / 99%
Рабочая температура 0 ~ 40
Относительная влажность 5~95 % (без конденсации влаги)
Уровень шума (на расстоянии 1м) < 55 дБ(А) < 60 дБ(А)
Степень защиты IP21, IP41(опция)
Размеры (ШхГхВ, мм) 380 х 800 х 800 мм
Масса 66,5 кг 86,5 кг

Технические характеристики ИБП HPH 60/80/100/120 кВт

Модель HPH-60K HPH-80K HPH-100K HPH-120K
Мощность кВА/кВт 60/60 80/80 100/100 120/120
Напряжение на входе, 380/220, 400/230, 415/240 В (3 фазы, 4 провода плюс земля)
Диапазон входных напряжений 40 % ~ 20 %, 242~477(фаза-фаза)/ 140~276 (фаза-нейтраль)
Нелинейные гармонические искажения входного тока < 3
Входной коэффициент мощности > 0.99 (при полной нагрузке)
Частота 50/60Гц
Напряжение на выходе, 380/220, 400/230, 415/240 (3 фазы, 4-проводника плюс заземление)
Выходной коэффициент мощности 1 (кВА = кВт)
Пределы регулирования напряжения ±1%
Суммарный коэффициент гармоник выходного напряжения < 2% (при линейной нагрузке)
Частота на выходе 50/60Гц
Перегрузочная способность ≤ 105 %: непрерывная работа; от 106 % до 125 %: 10 мин; от 126 % до 150 %: 1 мин; > 150 %: 1 с
Коммуникационные Интерфейсы 1 слот SMART, 1 слот MINI, 2 параллельных порта,
1 порт RS232, 1 порт REPO (дистанционное аварийное отключение электропитания),
1 порт определения зарядного устройства,
2 входа с сухими контактами, 6 выходов с сухими контактами,
1 порт USB
Безопасность и ЭМС CE, МЭК 62040-1, МЭК 602040-2
Номинальное напряжение батарей ±240 В пост. Тока (480В со средней точкой)
Тип батарей Свинцово-Кислотные (VRLA) или никель-кадмиевые
Колличество батарей 32-46 шт.
Ток заряда 10А 15А 20А 20А
Напряжение заряда Компенсирующий заряд: ±272 ± 2 В пост. тока;
Уравнивающий заряд: ±280 ± 2 В пост. тока
Параллельное резервирование Да, параллельное включение до 4 ИБП
Аварийное отключение питания Да (местное и дистанционное)
Выключатель сервисного байпаса Да
КПД Нормальный / ЭКО режим 96 / 99% (эффективность ИБП моделей HPH испытана TÜV)
Рабочая температура 0 ~ 40
Относительная влажность 5~95 % (без конденсации влаги)
Уровень шума (на расстоянии 1м) < 65 дБ(А)
Степеь защиты IP20
Размеры (ШхГхВ, мм) 520 x 800 x 1175 мм 520 x 800 x 1760 мм
Масса 187 кг 191 кг 312 кг 312 кг

Время автономной работы от батарей

Развернуть

Время (в минутах) работы от батарей для внешних батарейных шкафов для ИБП без внутренних батарей

Родные шкафы - Батареи 9А/ч

Нагрузка/Батареи 10 кВА 15 кВА 20 кВА 25 кВА 30 кВА 35 кВА 40 кВА
Родной шкаф 3х9Ah 60 45 27 18 15 12 10
Родной шкаф 4х9Ah 90 55 40 28 22 17 15
Родной шкаф 5х9Ah 100 65 50 40 28 24 20
Родной шкаф 6х9Ah 110 87 60 48 38 30 25
2 родных шкафа по 4 трея - 8х9Ah 180 120 90 70 55 45 40
2 родных шкафа по 5 треев - 10х9Ah 210 150 110 90 70 60 55
2 родных шкафа по 6 треев - 12х9Ah 270 180 140 110 90 75 60

Родные шкафы - Батареи 12А/ч

Нагрузка/Батареи 10 кВА 15 кВА 20 кВА 25 кВА 30 кВА 35 кВА 40 кВА
Родной шкаф 5х12Ah 110 87 60 50 40 32 27
Родной шкаф 6х12Ah 120 100 70 60 47 39 32

Шкафы от NH Plus - Батареи 26А/ч и 40А/ч

Нагрузка/Батареи 10 кВА 15 кВА 20 кВА 25 кВА 30 кВА 35 кВА 40 кВА
Шкаф 26Ah 40 штук для NH 75 40 25 20 14 11 8
Шкаф 40Ah 40 штук для NH 120 75 50 40 32 25 18

Шкафы с батареями более 40А/ч

Нагрузка/Батареи 10 кВА 15 кВА 20 кВА 25 кВА 30 кВА 35 кВА 40 кВА
Шкаф 40x75Ah СSB 240 150 85 75 58 45 35
Шкаф 40x75Ah BB 150 115 85 75 58 45 40
Шкаф 40x88Ah CSB 290 165 120 90 75 55 50
Шкаф 40x100Ah BB 290 170 150 120 80 70 56
Шкаф 40x100Ah CSB 315 200 150 120 80 70 56

Время (в минутах) работы от батарей для ИБП c внутренними батареями. Power factor 0.8

Нагрузка/Батареи 10 кВА 15 кВА 20 кВА 25 кВА 30 кВА 35 кВА 40 кВА
ИБП 20кВА с внутр. Батареей 37 22 15 - - - -
ИБП 20кВА с внутр. Батареей +
Родной шкаф 5х9Ah (всего 7х9Ah)
160 105 75 - - - -
ИБП 30кВА с внутр. Батареей 37 22 15 13 9 - -
ИБП 30кВА с внутр. Батареей +
Родной шкаф 5х9Ah (всего 7х9Ah)
160 105 75 50 40 - -
ИБП 40кВА с внутр. Батареей 60 30 20 15 12 10 8

Время (в минутах) работы от батарей для ИБП c внутренними батареями. Power factor 0.8

Нагрузка/Батареи 30 кВА 40 кВА 50 кВА 60 кВА 70 кВА 80 кВА 90 кВА 100 кВА 110 кВА 120 кВА
HRL12-55 30 22 15 10 7 5 3 - - -
HRL12-75 48 32 22 18 13 11 9 7 5 4
HRL12-370W 60 41 30 24 19 16 13 11 9 7
HRL12-90 70 47 35 27 21 18 15 12 10 8
HRL12-100 75 60 45 35 26 21 18 15 13 11
HRL12-560W 80 75 60 45 37 28 26 22 20 17
HRL12-600W 90 80 70 53 40 70 30 27 25 20
HRL12-140 100 80 51 40 32 27 22 19 17 15
