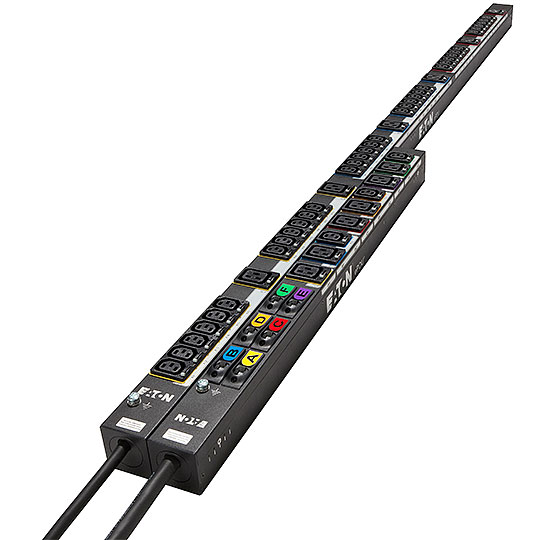

Блоки распределения питания Eaton Basic Rack PDU
Eaton ePDU G3 Basic обеспечивает надежное и выгодное распределение электропитания и оснащен запатентованной Eaton системой фиксации штепсельных вилок IEC и условной окраской розеток. Имеет низкопрофильный форм-фактор и работает при высоких температурах. Также имеет систему монтажных кнопок для крепления к задним и боковым стенкам и запатентованную систему регулируемых креплений.
Доступны модели в корпусах формата 0U и 1U
Eaton ePDU G3 Basic - Особенности
- Фиксатор eGrip для розеток стандарта IEC
- Цветная маркировка розеток и отдельных цепей для удобного распределения нагрузки
- Гидромагнитные автоматические выключатели Eaton с защитой от ложного срабатывания
- Форм-фактор с низким профилем: 52 x 53 мм (Ш х Г) для большинства моделей
- Рабочая температура - 60 градусов Цельсия
- Кнопки системы крепления как с боковой, так и с задней стороны, различные способы крепления
Таблица №1
| Технические характеристики | EBAB02 | EBAB03 | EBAB19 | EBAB21 | EBAB22 | EBAB04 |
| Высота U* | 10 | 16 | 10 | 16 | 24 | 24 |
| Физические характеристики | ||||||
| Габариты (В x Ш x Г, мм) | 52x53x443 | 52x53x704 | 52x53x1070 | |||
| Способ установки | Использование монтажных кнопок при креплении к задней и боковым стенкам, регулируемые монтажные скобы. | |||||
| Вход | ||||||
| Макс. кВт | 2 | 4 | ||||
| Разъем | (1) IEC-320-C14 | (1) IEC-320-C20 | (1) IEC 60309 16A | |||
| Длина кабеля (м) | 3 | |||||
| Напряжение | 230 В | |||||
| Ток | 10 A | 16 A | ||||
| Мониторинг тока | Отсутствует | |||||
| Фаза | Однофазный | |||||
| Частота | 50 Гц | |||||
| Выход | ||||||
| Фиксатор кабеля | Да | |||||
| Выходы | (8) IEC-320-C13 | (16) IEC-320-C13 | (12) IEC-320-C13 | (16) IEC-320-C13 | (20) IEC-320-C13 | (20) IEC-320-C13 |
| (4) IEC-320-C19 | (4) IEC-320-C19 | |||||
| Контроль выхода | Нет | |||||
| Защита и фильтр | ||||||
| Подавление пиков/выбросов | Отсутствует | |||||
| Фильтр электромагнитного излучения/радиопомех | Отсутствует | |||||
| Интерфейс управления | ||||||
| Рабочая температура | 60 градусов Цельсия | |||||
| Последовательные интерфейсы | Отсутствует | |||||
| Внешний интерфейс | Нет | |||||
| Интерфейс Ethernet | Нет | |||||
| Мониторинг напряжения | Нет | |||||
| Нормы и экологические стандарты | ||||||
| Утверждения и согласования | CB, CE, EN 60950-1:2006/A11:2009/A1:2010/A12:2011 Безопасность - Часть 1: Общие требования, МЭК 60950-1(изд.2), МЭК 60950-1(изд.2);am1 EN 55022:2010 Радиопомехи - Ограничения и методы измерений. EN 55024:2010 Помехоустойчивость - Ограничения и методы измерений. | |||||
| Электромагнитная совместимость | EN 61000-6-2:2005 часть 6-2: Групповые стандарты - Помехоустойчивость в промышленной среде EN 61000-6-4:2007+A1:2011 часть 6-4: Групповые стандарты - Норма выбросов в промышленной среде | |||||
| Окружающая среда | Директива RoHS – 2011/65/EU, EN 50581 : 2012, Регламент REACH (CE № 1907/2006), Директива ЕС об утилизации электрического и электронного оборудования 2012/19/EU, PEP ecopassport (основные блоки) Комплект: 100% перерабатываемые, 100% перерабатываемые: без содержания пластика, метала, поролона. | |||||
| Сертификаты завода-изготовителя | ИСО 9001:2008 / ИСО 14001:2004 | |||||
| Гарантия | ||||||
| Стандартная гарантия | 2 года | |||||
Таблица №2
| Технические характеристики | EBAB08 | EBAB05 | EBAB00 | EBAB20 | EBAB32 | EBAB01 |
| Высота U* | 36 | 24 | 36 | 24 | 36 | 36 |
| Физические характеристики | ||||||
| Габариты (В x Ш x Г, мм) | 52x53x1604 | 52x53x1070 | 52x53x1604 | 52x53x1070 | 52x53x1604 | 52x53x704 |
| Способ установки | Использование монтажных кнопок при креплении к задней и боковым стенкам, регулируемые монтажные скобы. | |||||
| Вход | ||||||
| Макс. кВт | 7 | 12 | 22 | |||
| Разъем | (1) IEC 60309 32A | (1) IEC 60309 16A 3Ph | (1) IEC 60309 32A 3P | |||
| Длина кабеля (м) | 3 | |||||
| Напряжение | 230 В | 400 В | ||||
| Ток | 32 А | 16 A | 32 A | |||
| Мониторинг тока | Отсутствует | |||||
| Фаза | Однофазный | Трехфазный | ||||
| Частота | 50 Гц | |||||
| Выход | ||||||
| Фиксатор кабеля | Да | |||||
| Выходы | (36) IEC-320-C13 | (20) IEC-320-C13 | (36) IEC-320-C13 | (21) IEC-320-C13 | (24) IEC-320-C13 | (3) IEC-320-C13 |
| (6) IEC-320-C19 | (4) IEC-320-C19 | (6) IEC-320-C19 | (3) IEC-320-C19 | (6) IEC-320-C19 | (6) IEC-320-C19 | |
| Автоматические выключатели | 2 однополюсных | 6 однополюсных | ||||
| Контроль выхода | Нет | |||||
| Защита и фильтр | ||||||
| Подавление пиков/выбросов | Отсутствует | |||||
| Фильтр электромагнитного излучения/радиопомех | Отсутствует | |||||
| Интерфейс управления | ||||||
| Рабочая температура | 60 градусов Цельсия | |||||
| Последовательные интерфейсы | Отсутствует | |||||
| Внешний интерфейс | Нет | |||||
| Интерфейс Ethernet | Нет | |||||
| Мониторинг напряжения | Нет | |||||
| Нормы и экологические стандарты | ||||||
| Утверждения и согласования | CB, CE, EN 60950-1:2006/A11:2009/A1:2010/A12:2011 Безопасность - Часть 1: Общие требования, МЭК 60950-1(изд.2), МЭК 60950-1(изд.2);am1 EN 55022:2010 Радиопомехи - Ограничения и методы измерений. EN 55024:2010 Помехоустойчивость - Ограничения и методы измерений. | |||||
| Электромагнитная совместимость | EN 61000-6-2:2005 часть 6-2: Групповые стандарты - Помехоустойчивость в промышленной среде EN 61000-6-4:2007+A1:2011 часть 6-4: Групповые стандарты - Норма выбросов в промышленной среде | |||||
| Окружающая среда | Директива RoHS – 2011/65/EU, EN 50581 : 2012, Регламент REACH (CE № 1907/2006), Директива ЕС об утилизации электрического и электронного оборудования 2012/19/EU, PEP ecopassport (основные блоки) Комплект: 100% перерабатываемые, 100% перерабатываемые: без содержания пластика, метала, поролона. | |||||
| Сертификаты завода-изготовителя | ИСО 9001:2008 / ИСО 14001:2004 | |||||
| Гарантия | ||||||
| Стандартная гарантия | 2 года | |||||
* Минимальное занимаемое пространство в стойке
