ИБП Eaton 9130 (снят с производства)

На замену ИБП Eaton серии 9130 пришел новый ИБП Eaton 9SX! С его улучшенными характеристиками Вы сможете ознакомиться по ссылке.

ИБП Eaton 9130 – новый продукт, отличающийся высокой производительностью. Этот источник защищает подключенное оборудование от всех возможных проблем, возникающих в сети, и обеспечивает его чистым бесперебойным электропитанием. Кроме того, 9130 обладает широкими возможностями по управлению электропитанием. Имея более чем 40-летний опыт в области разработки и производства ИБП, компания Eaton создала действительно современный продукт, оптимально подходящий для решения широкого спектра задач по защите электропитания в различных отраслях. Eaton 9130 одинаково хорошо подходит для IT- и сетевого оборудования центров обработки данных, чувствительной электроники медицинских учреждений, систем контроля производственных процессов, а также для любого другого критически важного оборудования, которому необходимо гарантированное электроснабжение.

Защищает от простоев, потерь данных и прерывания процессов, обеспечивая подключенные нагрузки чистым электропитанием
Отличается высокой производительностью (выходной коэффициент мощности 0,9 и КПД более 95%)
Увеличивает срок службы аккумуляторов и время автономной работы системы защиты благодаря технологии управления зарядом батарей ABM
Реализованное в 9130 сегментирование нагрузки позволяет при длительном отсутствии электропитания завершить работу менее важных систем, чтобы сохранить мощность батарей для самого ответственного оборудования

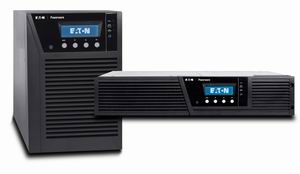

Доступен в двух исполнениях: стоечном или напольном, что обеспечивает гибкость инсталляции
Мониторинг параметров работы ИБП и управление системой защиты с помощью ПО LanSafe и Netwatch
Двухлетняя гарантия производителя

Технические характеристики

Общие
Интерфейс	Графический ЖК-дисплей с голубой подсветкой, поддерживаются английский, французский, немецкий, русский и испанский языки
Индикаторы	4 светодиодных индикатора статуса
Технология	Online, с двойным преобразованием напряжения
Диагностика	Полное самотестирование системы при запуске
Байпас ИБП	Автоматический байпас
Размеры	См. таблицу моделей
Набор для установки в стойку	Поставляется со всеми моделями в стоечном исполнении
Входные характеристики
Номинальное входное напряжение	220–240 В
Диапазон входного напряжения	160–276 В входного тока (с коэффициентом мощности 0.7)
Номинальные значения тока для разных мощностей ИБП (при полной загрузке)	3.0 A / 230 В 4.3 A / 230 В 6.5 A / 230 В 8.7 A / 230 В 10.9 A / 230 В 13.0 A / 230 В
Номиналы автоматических выключателейВы	700–2000 ВА: 10 А 3000 ВА: 16 А
Частота	50/60 Гц
Диапазон частоты	45–65 Гц
Выходные характеристики
Коэффициент мощности	0.9
Диапазон напряжения при работе от сети	±3% от номинала
Диапазон напряжения при работе от батарей	±3% от номинала
КПД	В нормальном режиме >95%; в режиме online >86%
Регулирование частоты	±3% Гц online
Крест-фактор	3:1
Характеристики батарей
Тип батарей	VRLA 12 В/9 А-ч (внутренние и внешние)
Время резервирования батарей	См. таблицу времени резервирования батарей
Замена батарей	Возможность «горячей» замены внутренних и внешних батарей
Возможность «горячей» замены внутренних и внешних батарей	Есть
Параметры подключения
Последовательный порт	Стандартный порт RS-232, для связи с ПО для управления электропитанием
USB-порт	Стандартный порт HID, для связи с Windows XP & Vista
Выходное реле	Стандартный сигнал тревоги
Коммуникационные адаптеры	Дополнительные коммуникационные адаптеры (BD Slot)
Дополнительные коммуникационные адаптеры	SNMP/Web адаптеры для контроля и мониторинга в сетях на базе протокола SNMP, отслеживание статуса и состояния ИБП через веб-браузер Релейный адаптер для интеграции в промышленные IT-системы и системы управления зданиями, с помощью этого адаптера также можно управлять удаленным отключением систем IBM AS/400
Параметры окружающей среды
Маркировка	CE, GS
Электромагнитная совместимость	CE (per IEC/EN62040-2: Emissions, Category C1; Immunity, Category C2)
Уровень шума	<50 дБ
Рабочая температура	От -20˚C до +40˚C с батареями, от -25˚C до +55˚C без батарей
Относительная влажность	20–95%, конденсат недопустим

Таблица теплоотдачи

Модель Eaton 9130	Обычный режим работы, Вт	Режим работы на батареях, Вт
700 ВА	350	554
1000 ВА	500	674
1500 ВА	750	1011
2000 ВА	838	1348
3000 ВА	1257	1755

(Батареи заряжены полностью)

Модели

Код изделия	Рейтинг (ВА/Вт)	Входной разъем	Розетки на выходе	Размеры, В x Ш x Г, мм	Вес, кг
Напольное исполнение
PW9130i700T-XL	700/630	C14	(6) C13	230 x 160 x 350	12.2
PW9130i1000T-XL	1000/900	C14	(6) C13	230 x 160 x 350	14.5
PW9130i1500T-XL	1500/1350	C14	(6) C13	230 x 160 x 350	19.0
PW9130i2000T-XL	2000/1800	C14	(8) C13, (1) C19	325 x 214 x 410	34.5
PW9130i3000T-XL	3000/2700	C20	(8) C13, (1) C19	325 x 214 x 410	34.5
Стоечное исполнение
PW9130i1000R-XL2U	1000/900	C14	(6) C13	86.5 x 438 x 450	16.0
PW9130i1500R-XL2U	1500/1350	C14	(6) C13	86.5 x 438 x 450	19.5
PW9130i2000R-XL2U	2000/1800	C14	(8) C13, (1) C19	86.5 x 438 x 600	29.0
PW9130i3000R-XL2U	3000/2700	C20	(8) C13, (1) C19	86.5 x 438 x 600	29.5

Время резервирования батарей (в минутах) при коэффициенте мощности 0.7

Стоечное исполнение
нагрузки	Внутренние батареи	1 EBM	2 EBMs	3 EBMs	4 EBMs
PW9130i1000R-XL2U
1000/700	10	40	78	110	150
750/525	13	55	103	151	223
500/350	22	82	186	250	312
250/175	47	190	328	431	584
PW9130i1500R-XL2U
1500/1050	7	32	61	98	128
1125/788	11	47	83	126	195
750/525	18	81	143	208	262
375/263	38	171	298	416	564
PW9130i2000R-XL2U
2000/1400	9	46	83	118	163
1500/1050	13	64	118	170	221
1000/700	25	95	190	242	345
500/350	53	205	346	488	625
PW9130i3000R-XL2U
3000/2100	6	25	45	68	96
2250/1575	8	34	70	96	130
1500/1050	14	62	92	156	211
750/525	34	130	212	355	442
Напольное исполнение
нагрузки	Внутренние батареи	1 EBM	2 EBMs	3 EBMs	4 EBMs
PW9130i700T
700/490	8	N/A	N/A	N/A	N/A
525/368	12	N/A	N/A	N/A	N/A
350/245	19	N/A	N/A	N/A	N/A
175/123	35	N/A	N/A	N/A	N/A
PW9130i1000T-XL
1000/700	10	40	78	110	150
750/525	13	55	103	151	223
500/350	22	82	186	250	312
250/175	47	190	328	431	584
PW9130i1500T-XL
1500/1050	7	32	61	98	128
1125/788	11	47	83	126	195
750/525	18	81	143	208	262
375/263	38	171	298	416	564
PW9130i2000T-XL
2000/1400	15	61	111	156	186
1500/1050	21	81	145	184	248
1000/700	34	129	198	293	431
500/350	72	225	449	590	840
PW9130i3000T-XL
3000/2100	9	36	68	101	137
2250/1575	12	49	90	134	165
1500/1050	20	79	143	180	240
750/525	46	161	267	434	547

Время резервирования батарей (в минутах) при коэффициенте мощности 0.9

Стоечное исполнение
нагрузки	Внутренние батареи	1 EBM	2 EBMs	3 EBMs	4 EBMs
PW9130i1000R-XL2U
1000/900	6	32	51	82	100
750/675	9	43	80	108	158
500/450	19	68	111	193	246
250/225	30	124	272	368	483
PW9130i1500R-XL2U
1500/1350	6	25	46	69	90
1125/1013	8	32	69	96	126
750/675	14	62	113	172	222
375/338	29	115	218	335	374
PW9130i2000R-XL2U
2000/1800	6	33	59	88	119
1500/1350	9	47	83	130	161
1000/900	17	72	129	183	260
500/450	40	155	277	398	509
PW9130i3000R-XL2U
3000/2700	4	19	34	53	69
2250/2025	5	29	53	79	103
1500/1350	9	45	84	122	165
750/675	27	102	175	263	344
Напольное исполнение
нагрузки	Внутренние батареи	1 EBM	2 EBMs	3 EBMs	4 EBMs
PW9130i700T
700/630	5	N/A	N/A	N/A	N/A
525/473	8	N/A	N/A	N/A	N/A
350/315	14	N/A	N/A	N/A	N/A
175/158	31	N/A	N/A	N/A	N/A
PW9130i1000T-XL
1000/900	6	32	51	82	100
750/675	9	43	80	108	158
500/450	19	68	111	193	246
250/225	30	124	272	368	483
PW9130i1500T-XL
1500/1350	6	25	46	69	90
1125/1013	8	32	69	96	126
750/675	14	62	112	172	222
375/338	29	115	218	335	374
PW9130i2000T-XL
2000/1400	11	44	79	115	162
1500/1050	17	60	112	164	203
1000/700	28	96	168	258	336
500/350	55	169	336	490	608
PW9130i3000T-XL
3000/2700	6	21	52	66	94
2250/2025	9	38	67	102	128
1500/1350	16	60	100	169	215
750/675	40	139	226	311	444

Наши специалисты всегда помогут вам подобрать аккумуляторы для данного ИБП
