Monolith F 20-40 кВА

Главные особенности Monolith F 20-40RT

  • On-line ИБП с двойным преобразованием
  • Широкий диапазон входного напряжения
  • Трехфазный вход и однофазный или трехфазный выход
  • Возможность работы в режиме однофазного ИБП
  • Высокая перегрузочная способность
  • «Холодный» старт
  • Поворотный ЖК дисплей

Почему выбирают оборудование Eltena

Развернуть

Eltena – бренд источников бесперебойного питания, известных на российском рынке с 2002 года (ранее выпускались под названием Inelt). Это надежные и недорогие ИБП. Производятся по специальному заказу на крупнейших заводах источников бесперебойного питания, расположенных в Китае и Тайване, на тех же линиях и по тем же стандартам, что и ИБП ведущих мировых марок. Сертификат ISO 9001 подтверждает соответствие системы контроля качества производства самым жестким мировым стандартам. Все ИБП Eltena имеют Сертификаты Соответствия ГОСТ - Р.

При создании источников бесперебойного питания особое внимание уделяется наиболее важным, по мнению потребителей, характеристикам, таким как исключительная надежность, оптимальное соотношение «цена-качество», многофункциональность ИБП и управляющего ПО, способность работать в аварийных условиях в широком диапазоне входного напряжения, обеспечение высокого качества выходного напряжения.

О компании Eltena Партнерская программа

On-line ИБП Monolith F с двойным преобразованием напряжения в корпусе Rack Tower (RT) предназначены для защиты ответственной нагрузки различной мощности: серверов, телекоммуникационного оборудования, а также другого оборудования, критичного к качеству электропитания.

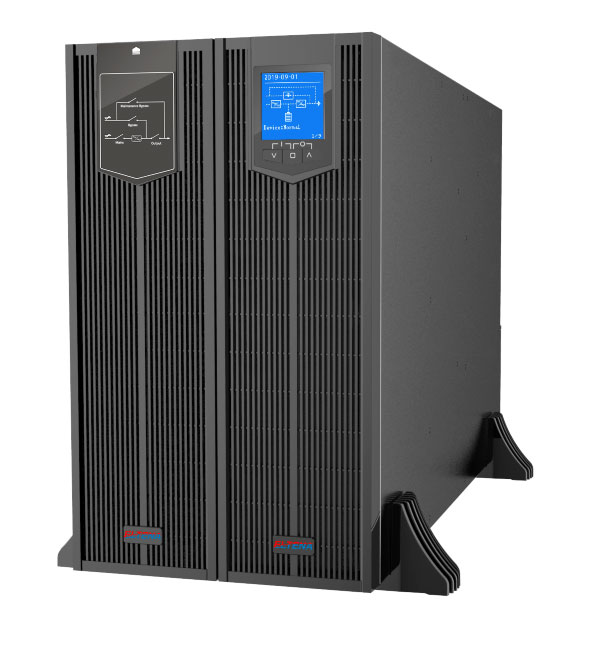

ИБП ELTENA Monolith F имеют мощность от 20 до 40 кВА, и выполнены в универсальном корпусе Rack Tower. В комплект ИБП с индексом «-B» входит блок внешнего байпаса, который позволяет исключить ИБП из системы для проведения технического обслуживания без прерывания работы нагрузки. ИБП Monolith F оснащены отдельным байпасным входом.

Отличительными особенностями ИБП данной серии являются повышенный КПД в режиме онлайн и возможность настройки как трехфазного, так и однофазного выхода. ИБП мощностью 20 кВА могут также работать в режиме однофазного входа и однофазного выхода.

Для построения компактных систем с небольшим временем автономной работы могут использоваться внешние батарейные блоки BFR240-9F в корпусах высотой 3U (четное количество). С ИБП мощностью 20 кВА используется не менее 2 батарейных блоков, с ИБП мощностью 40 кВА - не менее 4. Однако ИБП серии Monolith F оснащены мощными зарядными устройствами и с успехом применяются для построения систем с многочасовой автономией.

При необходимости построения систем с резервированием и/или наращиванием мощности ИБП Monolith F могут быть объединены в параллельные системы до 4 ИБП (опция). При этом возможна эксплуатация как с общим, так и с раздельным батарейным комплектом.

Широкий диапазон входного напряжения позволяет задействовать батареи лишь тогда, когда это действительно необходимо, позволяя продолжать работу от сети даже в условиях очень существенных просадок напряжения. ЭКО-режим позволяет экономить электроэнергию в условиях относительно качественного электропитания.

Все модели ИБП, батарейные блоки и блок внешнего байпаса имеют высоту 3U, при этом Мonolith F20RT имеет глубину всего 500 мм. Такая компактность позволяет использовать данную серию в условиях недостатка свободного места.

ИБП Monolith F стандартно оснащены портом RS-485 c поддержкой MODBUS и слотом для SNMP-карты или платы релейного интерфейса.

Характеристики ИБП F20RT (-B) F40RT (-B)

Мощность, кВА/кВт

20/18

40/36

Входное напряжение (фаза - нейтраль), В

128 – 276 (при нагрузке 50%)

176 – 276 (при нагрузке 100%)

Входная частота, Гц

40 - 70

Входной коэффициент мощности

>0,99

Выходное напряжение, В

220/230/240 для однофазного выхода

380/400/415 для трехфазного выхода

Точность стабилизации напряжения

±0,1

Выходная частота в батарейном режиме, Гц

50 или 60 ±0,1

КНИ выходного напряжения

<1% при линейной нагрузке,

<4% при нелинейной нагрузке

<1% при линейной нагрузке,

<3% при нелинейной нагрузке

КПД двойного преобразования

96%

Перегрузочная способность

До 130% - 15 мин., до 150% - 1 мин.

Количество подключаемых батарей

28 - 40 шт.

Напряжение цепи постоянного тока, В

±144 - ±240 (настраиваемое)

Интерфейс

RS-485, слот для SNMP-карты

Рабочая температура

0-40°С

Максимальный ток заряда, А 10 20

Габариты (модели RT) Д х Ш х В, мм

500 х 438 х 130

680 х 438 х 130

Габариты (модели RT-B) Д х Ш х В, мм

2 блока по 500 х 438 х 130

2 блока по 680 х 438 х 130

Масса (модели RT), кг

20

34

Масса (модели RT-B), кг

20+8

34+14

* Спецификации могут быть изменены без предварительного уведомления в соответствии с политикой постоянного совершенствования продукции

Расчет примерного времени автономной работы Monolith F 20-40RT

Нагрузка кВт/Емкость АКБ* 10 15 20 30 40

28 Ач

0:55

0:30

0:22

0:12

0:07

45 Ач

1:20

0:45

0:30

0:19

0:09

55 Ач

1:45

1:00

0:45

0:23

0:14

75 Ач

2:40

1:35

1:10

0:32

0:22

100 Ач

3:45

2:00

1:35

0:50

0:35

150 Ач

6:00

4:00

2:30

1:30

0:58

200 Ач

9:00

6:00

3:40

2:05

1:20

*Для напряжения цепи постоянного тока ±240 В

Примерное время автономной работы F20RT для нагрузки с коэффициентом мощности 0,7 (час : мин)

Нагрузка / Количество батарейных блоков BFR 100% 75% 50% 25%

ИБП + 2 х BFR240-9F

0:06

0:09

0:15

0:40

ИБП + 4 х BFR240-9F

0:17

0:25

0:40

1:36
