Monolith XM 120-200 кВА

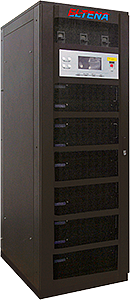

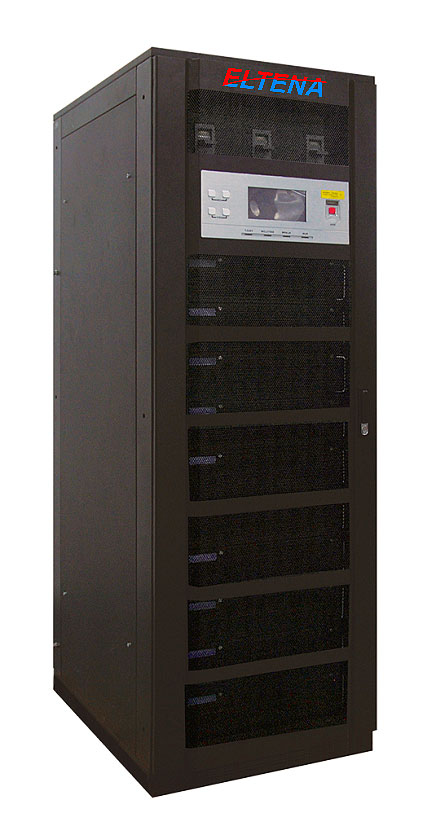

ELTENA Monolith XM 120-200 кВА — модульная резервируемая масштабируемая система бесперебойного питания (ИБП для ЦОД) on-line с двойным преобразованием напряжения, позволяющая обеспечить высочайший уровень эксплуатационной готовности при относительно невысоких затратах. Этот ИБП предназначен для защиты центров обработки данных, телекоммуникационных систем, компьютерных сетей.

ИБП состоит из одного, двух или трех шкафов стандартного размера 600 х 800 мм, в которых установлены модуль статического переключателя, модуль управления и мониторинга, а также необходимое число (всего до 26 штук) силовых модулей мощностью 20 кВА/16 кВт. В частности, система с 10 силовыми модулями (200 кВт суммарной мощности) располагается в шкафу, занимающем площадь всего 0,48 м2 , что крайне важно в условиях дефицита площадей в современных ЦОДах.

Почему выбирают оборудование Eltena

Развернуть

Eltena – бренд источников бесперебойного питания, известных на российском рынке с 2002 года (ранее выпускались под названием Inelt). Это надежные и недорогие ИБП. Производятся по специальному заказу на крупнейших заводах источников бесперебойного питания, расположенных в Китае и Тайване, на тех же линиях и по тем же стандартам, что и ИБП ведущих мировых марок. Сертификат ISO 9001 подтверждает соответствие системы контроля качества производства самым жестким мировым стандартам. Все ИБП Eltena имеют Сертификаты Соответствия ГОСТ - Р.

При создании источников бесперебойного питания особое внимание уделяется наиболее важным, по мнению потребителей, характеристикам, таким как исключительная надежность, оптимальное соотношение «цена-качество», многофункциональность ИБП и управляющего ПО, способность работать в аварийных условиях в широком диапазоне входного напряжения, обеспечение высокого качества выходного напряжения.

О компании Eltena Партнерская программа

Количество силовых модулей подбирается, исходя из суммарной мощности нагрузки, плюс один или несколько избыточных (Резервирование N+1 или N+m). Благодаря этому выход из строя любого силового модуля не влечет за собой прерывания защиты нагрузки.

Все модули, включая модуль управления и статический переключатель, поддерживают «горячую замену», поэтому для восстановления системы нет необходимости отключать защищаемое оборудование. Силовые модули работают нормально даже после физического изъятия модуля управления из ИБП. Фактически, функции модуля управления сводятся к настройке и мониторингу системы.

Высочайший КПД и низкий (менее 3%) КНИ входного тока позволяют снизить расходы на электроэнергию и уменьшить требуемый запас по мощности резервной генераторной установки.

Компактность, малые вес и габариты, а также простота замены модулей позволяют облегчить и удешевить обслуживание ИБП. Это особенно важно в удаленных регионах, поскольку в случае неисправности персонал объекта просто меняет дефектный модуль на исправный, вынимая из шкафа один и вставляя другой. Ремонт модуля производится в сервисном центре, при этом расходы на пересылку модуля гораздо меньше, чем на выезды инженера для ремонта мощного ИБП. На это время, подчеркнем еще раз, ИБП не выводится из эксплуатации, а продолжает защищать подключенное оборудование.

ELTENA Monolith XM оснащен 7-дюймовым цветным сенсорным дисплеем, в стандартной комплектации имеет порты RS-232 и RS-485, SNMP-карту и интерфейс MODBUS.

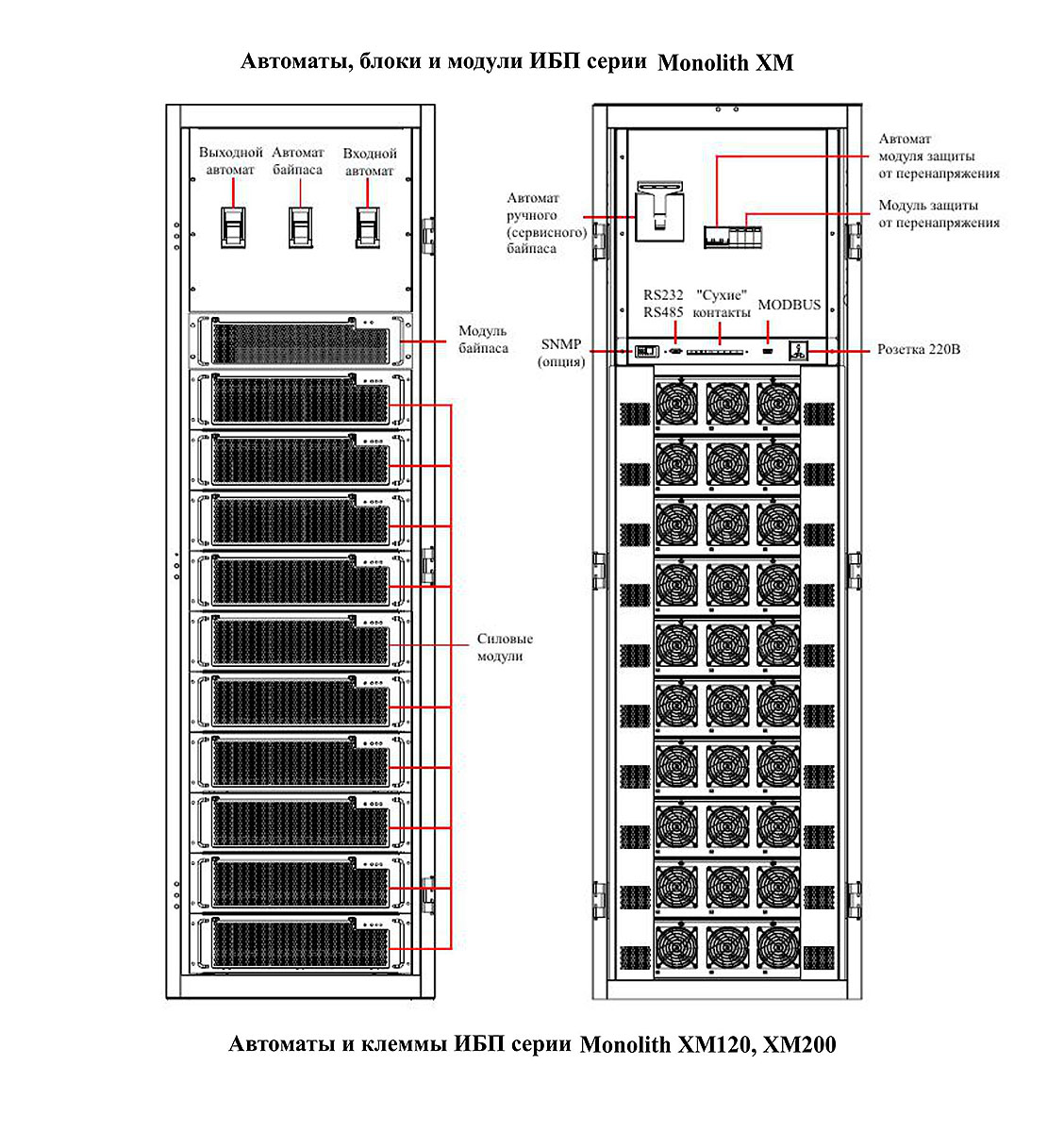

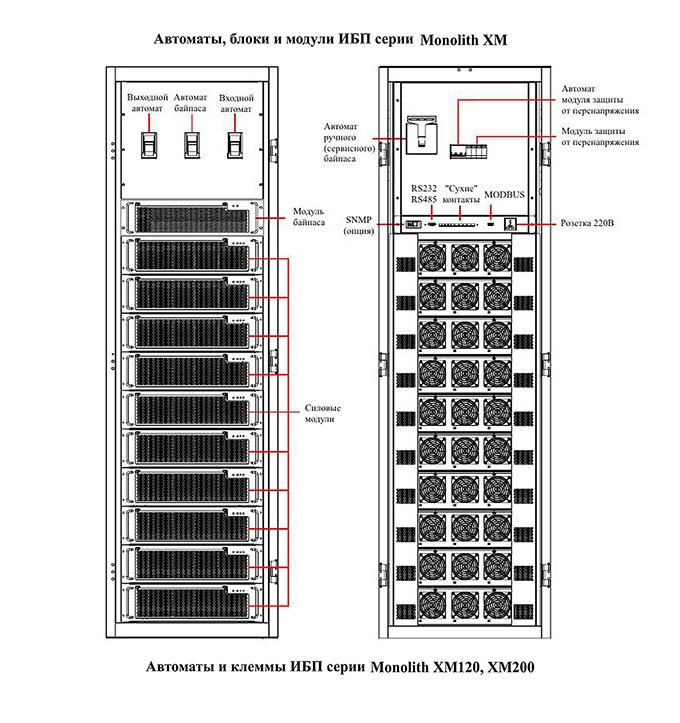

Конструкция, размеры, схемы

Развернуть
Характеристики ИБП ХM 120 ХM 200

Максимальная мощность, кВА

120

200

Мощность силового модуля, кВА/кВт

20/16

Макс. количество модулей

6

10

Конфигурация

3 фазы 4 провода + заземление

Номинальное напряжение, В

380/400/415

Диапазон входного напряжения, В

285-475

Диапазон входной частоты, Гц

50/60 ±10%

Входной коэффициент мощности

>0,99

THDi

<3%

Напряжение цепи постоянного тока, В

±360 (количество АКБ: 60 шт.)

Ток заряда батарей, А

2 х число модулей

Выходной коэффициент мощности

0,8

Диапазон частоты, Гц

50/60 ± 0,1 в батарейном режиме

Стабильность напряжения

±1% (статический режим); ±2% (динамический режим 0 - 100%)

Перегрузочная способность

до 125% - 10 мин, 150% - 1 мин

Время переключения

0 мс

КПД

до 95% от сети, 97% от батарей

Коммуникационный интерфейс

«сухие» контакты, RS232/RS485, WEB/SNMP-адаптер

Дисплей

Сенсорный, 7 дюймов

Рабочая температура

-5°С - 40°С

Относительная влажность

< 95% без конденсата

Степень защиты

IP20

Шум, дБ

< 60

< 65

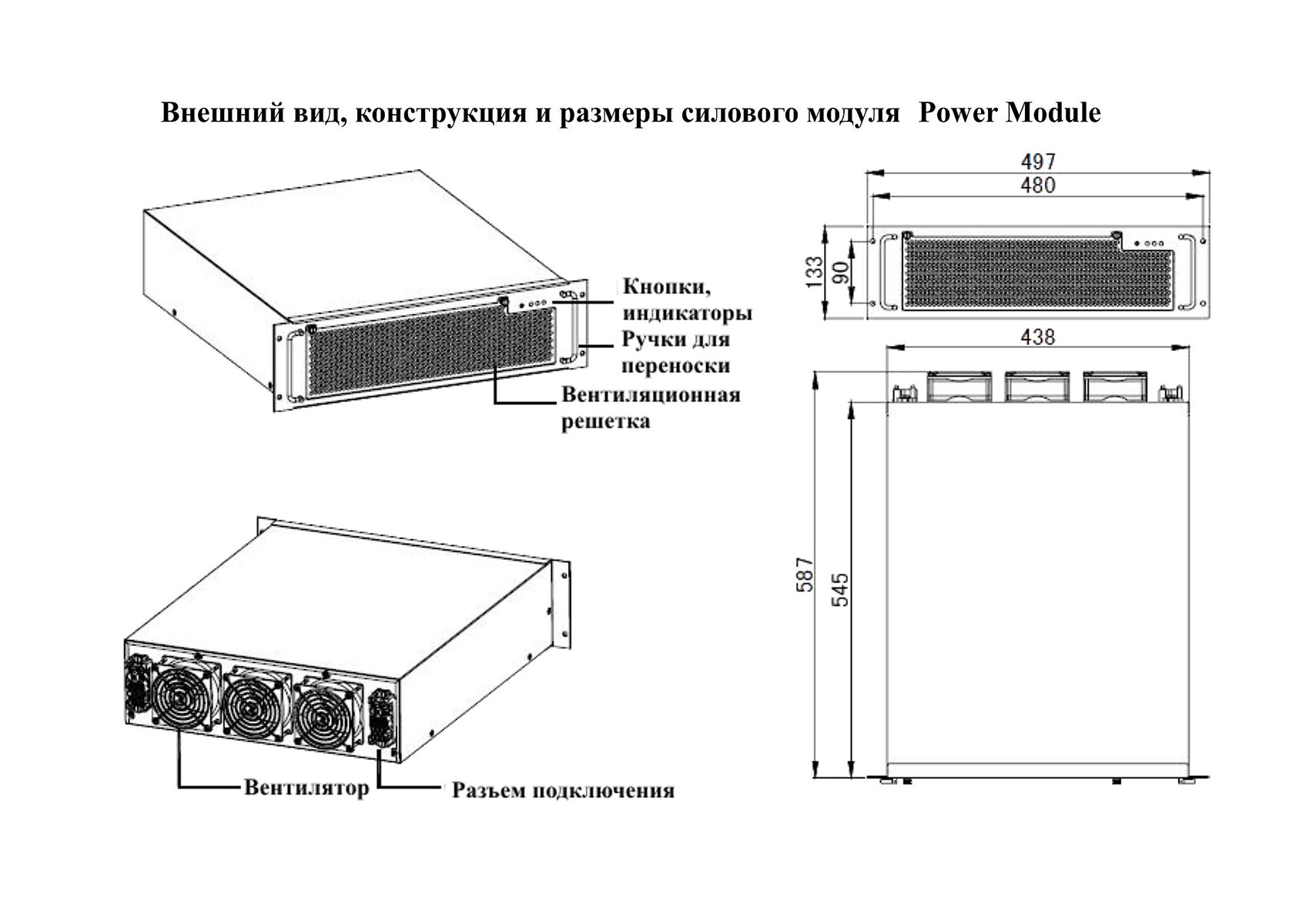

Габариты силового модуля (Ш х В х Г), мм

497 х 133 х 590

Вес силового модуля, кг

25,5

Габариты ИБП (Ш х В х Г), мм

600 х 1400 х 800

600 х 2000 х 800

Примерное время автономной работы ИБП Monolith XM (час:мин)

Нагрузка кВт / Емкость Ач 32 48 64 80 96 112 128 144 160

28

0:20

0:11

0:07

33

0:25

0:13

0:08

0:06

45

0:30

0:15

0:09

0:07

55

0:45

0:20

0:13

0:09

0:07

75

1:00

0:35

0:25

0:10

0:12

0:08

0:07

100

1:30

0:50

0:30

0:25

0:18

0:14

0:09



120

1:40

1:00

0:40

0:30

0:26

0:18

0:14

0:09



150

2:50

1:40

1:00

0:46

0:38

0:28

0:27

0:22

0:17

200

4:00

2:00

1:30

1:00

0:46

0:40

0:35

0:27

0:24

* Подключение 2 групп по 30 АКБ указанной емкости. Максимальная емкость подключаемых батарей 60 Ач х количество силовых модулей, установленных в ИБП
