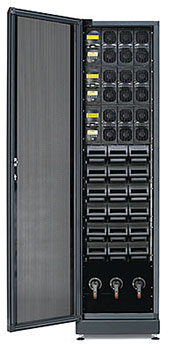

ИБП Legrand Archimod HE
Главные особенности
- Мощность от 20 до 120 кВА
- Трехфазные модульные ИБП (шкафы Rack-конфигурации)
- КПД 96%
- Коэффициент мощности – 1
- С двойным преобразованием частоты, VFI-SS-111
- Адаптируемые, расширяемые и резервируемые решения в одном корпусе
- Удобное, быстрое управление и обслуживание
ИБП бренда Legrand в настоящее время не поставляются в Россию.
Но мы продолжаем осуществлять ремонт и обслуживание ИБП Legrand.
А также готовы подобрать аналог!
Связаться с нами: +7 495 416-60-01,zakaz@alas.ruили форма запроса
РазвернутьПочему выбирают оборудование Legrand
РазвернутьГруппа Legrand – мировой специалист по электрическим и информационным системам зданий
Объединяет 36,7 тысяч сотрудников в 90 странах мира. Компания имеет более 3.8 тысяч патентов на изобретения. В арсенале компании – линейка высоконадежных современных ИБП для защиты ответственного оборудования.
Компания была основана еще в 1866 году. С тех пор, пройдя серию диверсификаций и приобретений, компания превратилась в крупного производителя электроустановочных изделий. Штаб-квартира компании находится во Франции в городе Лимож. Оборот компании в 2019 году составил около 6,6 млрд евро.
О компании Legrand Партнерская программа
✔ Подбор оборудования под ваши задачи
✔ Всё оборудование Legrand в наличии на складе
✔ Монтаж и пуско-наладочные работы
✔ Сервисное техобслуживание, ремонт, поставка запчастей к ИБП Legrand
- Меню на 7 языках
- Преобразователь частоты с 40-70 Гц на 50/60 Гц (может задаваться пользователем)
- Работает с блоком питания
- Три независимых фазы на выходе
- Режим автономной работы
- Регулировка выходного напряжения от 190 В до 245 В с шагом 1 В
- Байпас
- Журнал событий с указанием даты и времени
- Общие архивные данные и данные по каждому силовому модулю
- Технология Plug & Play
- Автоматическое определение силовых модулей
- Горячая замена батарейных модулей
В серии «Archimod HE» (high efficiency) реализована инновационная концепция построения ТРЕХФАЗНЫХ ИБП из ОТДЕЛЬНЫХ ОДНОФАЗНЫХ МОДУЛЕЙ, которая делает систему более гибкой, обеспечивает требуемую мощность и сокращает эксплуатационные расходы.
Стандартизированная конструкция из легких и компактных унифицированных модулей облегчает транспортировку и монтаж систем бесперебойного питания. Подключение по принципу Plug&Play облегчает диагностику и наращивание мощности по фазам.

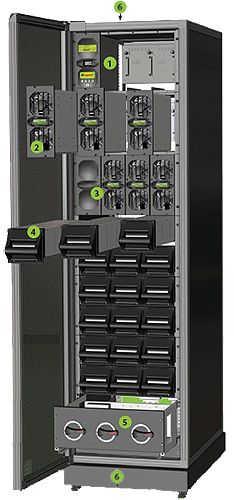

Архитектура ИБП Archimod HE
1 Модуль управления. Оснащенный микропроцессором, он управляет 3 силовыми модулями. Может быть подключен параллельно к другим модулям управления и использоваться с модулями расширения мощности. Если он используется с модулем расширения мощности, то может управлять до 6 силовыми модулями, тем самым увеличивая мощность с 20 до 40 кВА. Имеет экран и многофункциональную клавиатуру для контроля рабочих параметров ИБП и настройки многочисленных функций. Передняя панель имеет индикатор состояния с подсветкой для немедленной проверки рабочего состояния системы и порт RS 232 для подключения ПК для технического обслуживания.
2 Силовые модули. Силовые модули (номинальная мощность 6,7 кВА) компактны и просты в обращении. Они обладают возможностью горячей замены, что делает их быстрыми в установке и обслуживании. Все модули работают параллельно, чтобы обеспечить оптимальную производительность системы.
3 Блок расширения мощности. Не имеет функцию управления, поэтому должен быть соединён с модулем управления. Позволяет увеличить мощность от 20 до 40 кВА и устанавливать резервирование на отдельных фазах.
4 Батарейные модули. Состоит из батарей 7x9 Ач с системой горячей замены. Минимальное количество ящиков батарей составляет 3. Каждый модуль содержит батареи, которые могут быть соединены последовательно, образуя отдельные струны с очень низким безопасным напряжением постоянного тока. Компактность и функциональность одного (подключаемого)модуля делают его простым в обращении, а операции расширения возможны без каких-либо изменений структуры установленной системы.
5 Модуль распределения. Используется для настройки типа ИБП (трехфазный/трехфазный, трехфазный/однофазный, однофазный/однофазный или однофазный/трехфазный). Оснащён клеммными блоками для осуществления вводных и выводных соединений, а так же для подключения дополнительных внешних батарейных шкафов и аппаратов защиты. Также может быть подключен к входу байпаса.
6 Кабельные вводы. Вход/выход кабелей как сверху, так и снизу.
 |
 |
Технические характеристики
| Номинальная мощность, кВА | 20 | 40 | 60 | 80 | 100 | 120 |
|---|---|---|---|---|---|---|
| Активная мощность, кВт | 20 | 40 | 60 | 80 | 100 | 120 |
| Мощность модулей, кВт | Силовые модули по 6,7 кВА (20 кВА с тремя модулями), cos φ 1 | |||||
| Технология | On-line ИБП с двойным преобразованием, VFI-SS-111 | |||||
| Архитектура ИБП | Модульная, расширяемая система ИБП с резервированием в одном шкафу, 19" стойка | |||||
| Возможности горячей замены | Силовые и/или батарейные модули могут быть заменены без отключения ИБП | |||||
| Вход | ||||||
| Номинальное напряжение |
380, 400, 415 В, 3PH+N+PE (или 220, 230, 240 В, 1PH) |
380, 400, 415 В, 3PH+N+PE | ||||
| Диапазон напряжения |
230 V + 15%/-20% 1PH 400 V + 15 %/-20% 3PH |
400 V +15%/-20% 3P | ||||
| Коэффициент мощности | > 0,99 | |||||
| Частота | 45-65 Гц ± 2% с автонастройкой | |||||
| Суммарный коэффициент гармонических искажений тока на входе | < 3% | |||||
| Совместимость с дизель-генераторными установками | Конфигурируется для синхронизации между входной и выходной частотами даже при очень больших отклонениях | |||||
| Выход | ||||||
| Напряжение |
380, 400, 415 В, 3PH+N+PE (или 220, 230, 240 В, 1PH) |
380, 400, 415 В, 3PH+N+PE | ||||
| Частота | 50/60 Гц ± 0.1 | |||||
| Отклонение выходного напряжения | ±1% | |||||
| КПД | до 96% | |||||
| КПД в экономичном режиме | 99% | |||||
| Байпас | Автоматический и сервисный байпас | |||||
| Перегрузочная способность | 10 минут при 113%, 60 секунд при 135% | |||||
| Аккумуляторные батареи | ||||||
| Батарейные модули | Батарейные модули предназначены для легкой установки в шкаф. Для их соединения не требуется никакой специальной операции. | |||||
| Тип батареи / напряжение | необслуживаемые VRLA – AGM 252 В постоянного тока | |||||
| Заряд батарей | Технология умной зарядки. 3-ступенчатый расширенный цикл. | |||||
| Настройка и управление | ||||||
| Дисплей и индикаторы | Дисплей, 4 кнопки навигации по меню, цветной светодиодный индикатор состояния | |||||
| Коммуникационные порты | Для каждого модуля управления: 2 порта RS232, 1 порт логического уровня, 5 контактных портов, 2 слота для SNMP-интерфейсов (опционально) | |||||
| Аварийное отключение питания (EPO) | Да | |||||
| Дистанционное управление | Возможно | |||||
| Физические характеристики | ||||||
| Размеры, В х Ш х Г (мм) | 2080 x 570 x 912 (42 U) | |||||
| Установленных силовых модулей | 3 | 6 | 9 | 12 | 15 | 18 |
| Устанавливаемых батарейных модулей | До 30 | До 24 | До 18 | - | - | - |
| Вес нетто (кг) | 205 | 240 | 276 | 272 | 318 | 364 |
| Условия эксплуатации | ||||||
| Рабочая температура (°С) | 0÷40 | |||||
| Относительная влажность (%) | < 95%, без образования конденсата | |||||
| Степень защиты | IP21 | |||||
| Уровень шума 1 м (dBA) | 50-65 | |||||
| Соответствие регламентам и стандартам | EN 62040-1, EN 62040-2, EN 62040-3 | |||||
