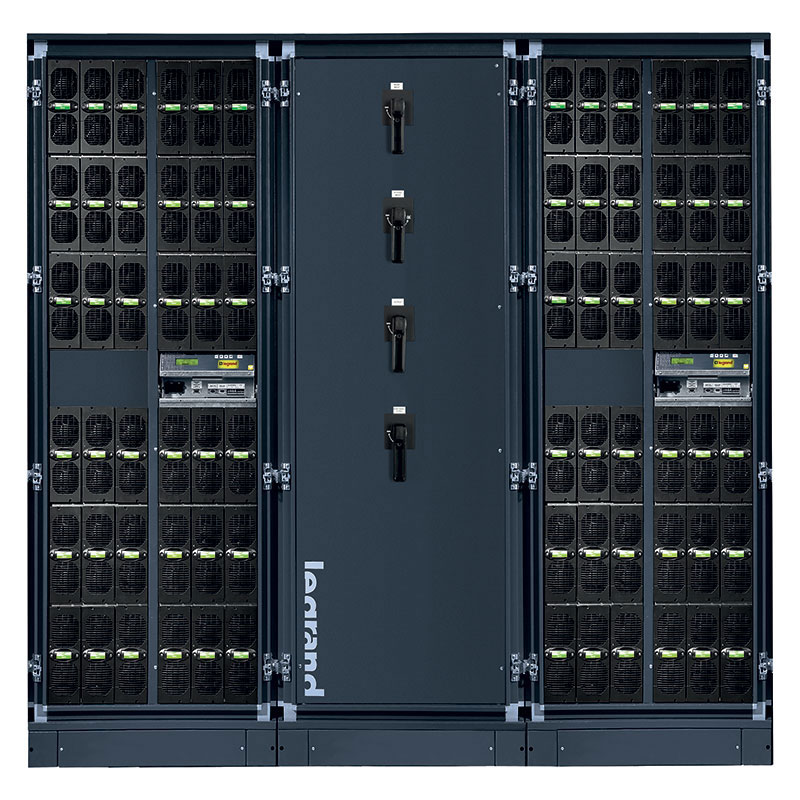

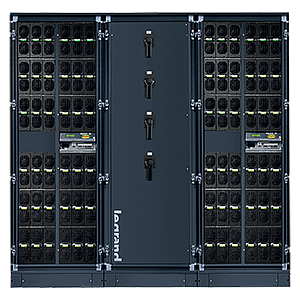

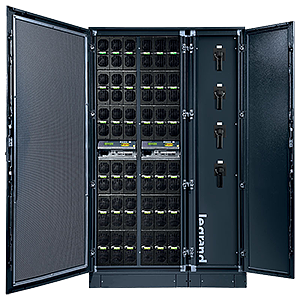

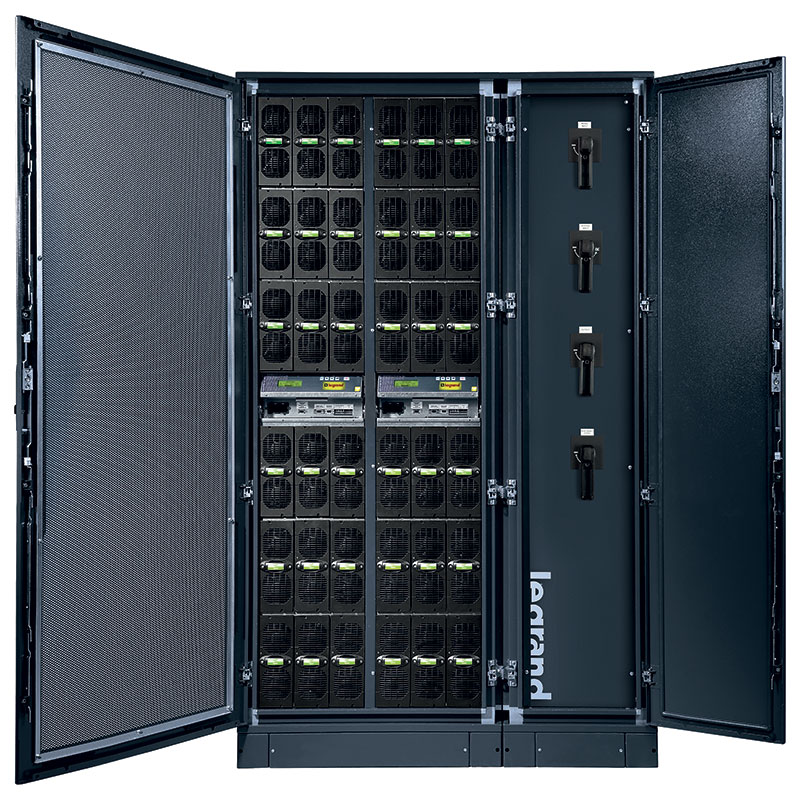

ИБП Legrand Archimod HE240/480

Главные особенности

Мощность от 240 до 480 кВА
Трехфазные модульные ИБП (шкафы Rack-конфигурации)
КПД 96%
Коэффициент мощности = 1
С двойным преобразованием частоты, VFI-SS-111
Адаптируемые, расширяемые и резервируемые решения в одном корпусе
Удобное, быстрое управление и обслуживание

Получить консультацию

ИБП бренда Legrand в настоящее время не поставляются в Россию.
Но мы продолжаем осуществлять ремонт и обслуживание ИБП Legrand.
А также готовы подобрать аналог!

Связаться с нами: +7 495 416-60-01,zakaz@alas.ruили форма запроса

Развернуть

Почему выбирают оборудование Legrand

Развернуть

Группа Legrand – мировой специалист по электрическим и информационным системам зданий

Объединяет 36,7 тысяч сотрудников в 90 странах мира. Компания имеет более 3.8 тысяч патентов на изобретения. В арсенале компании – линейка высоконадежных современных ИБП для защиты ответственного оборудования.

Компания была основана еще в 1866 году. С тех пор, пройдя серию диверсификаций и приобретений, компания превратилась в крупного производителя электроустановочных изделий. Штаб-квартира компании находится во Франции в городе Лимож. Оборот компании в 2019 году составил около 6,6 млрд евро.

О компании Legrand Партнерская программа

✔ Подбор оборудования под ваши задачи

✔ Всё оборудование Legrand в наличии на складе

✔ Поставка по всей России

✔ Монтаж и пуско-наладочные работы

✔ Сервисное техобслуживание, ремонт, поставка запчастей к ИБП Legrand

Меню на 7 языках
Преобразователь частоты с 40-70 Гц на 50/60 Гц (может задаваться пользователем)
Работает с блоком питания
Три независимых фазы на выходе
Выделенная входная линия для байпаса
Система «горячей замены» модулей
Режим автономной работы
Регулировка выходного напряжения от 190 В до 245 В с шагом 1 В
Байпас
Журнал событий с указанием даты и времени
Общие архивные данные и данные по каждому силовому модулю

В серии «Archimod HE» (high efficiency) 240/480 реализована инновационная концепция построения ТРЕХФАЗНЫХ ИБП из ОТДЕЛЬНЫХ ОДНОФАЗНЫХ МОДУЛЕЙ, которая делает систему более гибкой, обеспечивает требуемую мощность и сокращает эксплуатационные расходы.

Стандартизированная конструкция из легких и компактных унифицированных модулей облегчает транспортировку и монтаж систем бесперебойного питания. Подключение по принципу Plug&Play облегчает диагностику и наращивание мощности по фазам.

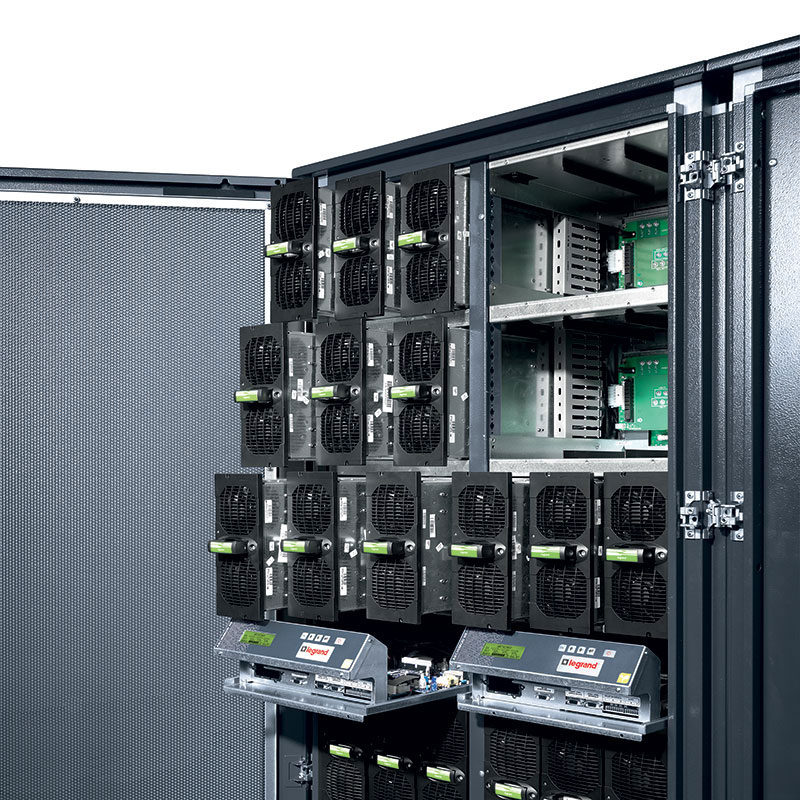

Силовые модули

Однофазные модули мощностью 6,7 кВА. Компактные (вес 8,5 кг) и простые в исппользовании, система горячей замены.

Archimod HE 240/480 использует те же силовые модули, что и Trimod HE и Archimod HE. Любой модуль может быть заменен одним специалистом менее чем за 5 минут. Для замены не требуется отключение ИБП. Доступ осуществляется с передней панели.

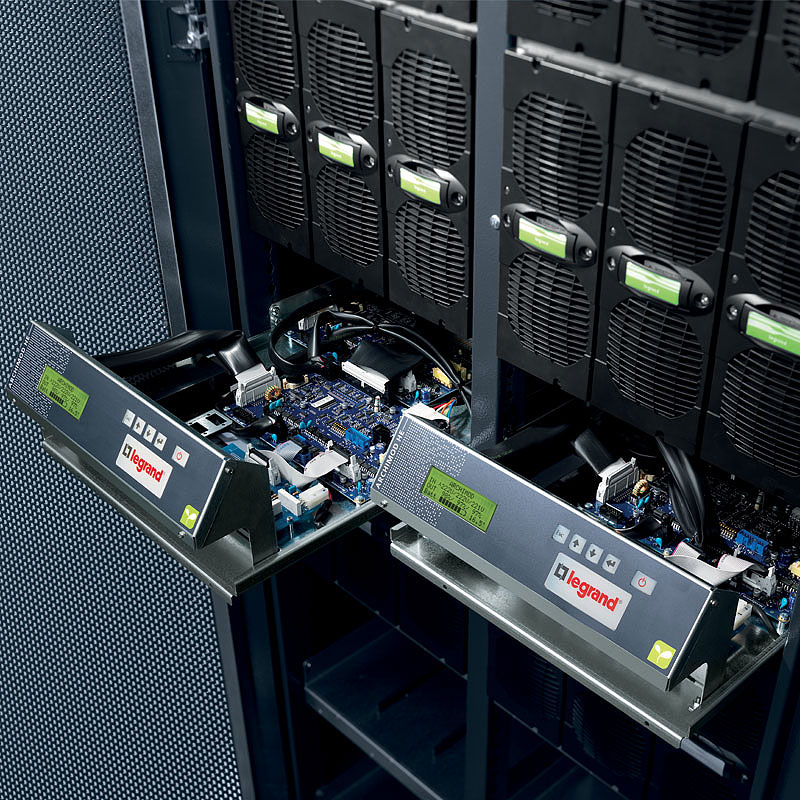

Модули управления

Это ИБП на 20 кВА. Оборудован выдвижным дисплеем (со специальным стопором) для мониторинга и конфигурирования функций и светодиодом для быстрой индикации состояния ИБП, обладает звуковой сигнализацией. Заменяется спереди.

Может быть оснащен тремя силовыми модулями или тремя дополнительными модулями зарядного устройства, а так же параллельно подключен к другим модулям управления или блоку расширения мощности.

Модули распределения

Оснащён клеммными блоками для осуществления вводных и выводных соединений, а так же для подключения дополнительных внешних батарейных шкафов и аппаратов защиты. Так же может быть подключен к входу байпаса.

Состояние переключателей всегда видно по положению ручки. Когда выключатели закрыты, ручка предотвращает открытие монтажного шкафа, обеспечивая полную безопасность работы.

Запросить цену

Технические характеристики

Номинальная мощность, кВА	240	480
Активная мощность, кВт	240	480
Мощность модулей, кВт	Силовые модули по 6,7 кВА (20 кВА с тремя модулями), cos φ 1
Технология	On-line ИБП с двойным преобразованием, VFI-SS-111
Архитектура ИБП	Модульная, расширяемая система ИБП с резервированием в одном шкафу
Возможности горячей замены	Силовые и/или батарейные модули могут быть заменены без отключения ИБП
Вход
Номинальное напряжение	380, 400, 415 В, 3PH+N+PE
Диапазон напряжения	+15 % / -20%
Коэффициент мощности	> 0,99
Частота	45-65 Гц с автонастройкой
Суммарный коэффициент гармонических искажений тока на входе	< 3%
Совместимость с дизель-генераторными установками	Конфигурируется для синхронизации между входной и выходной частотами даже при очень больших отклонениях
Выход
Напряжение	380, 400, 415 В, 3PH+N+PE
Частота	50/60 Гц
Отклонение выходного напряжения	±1%
КПД	до 96%
КПД в экономичном режиме	99%
Байпас	Статический, электромеханический и сервисный байпас
Перегрузочная способность	10 минут при 115%, 60 секунд при 135%
Аккумуляторные батареи
Тип батареи / напряжение	Необслуживаемые VRLA – AGM 252 В постоянного тока
Заряд батарей	Технология умной зарядки. 3-ступенчатый расширенный цикл.
Настройка и управление
Дисплей и индикаторы	Для каждого модуля управления: Дисплей, 4 кнопки навигации по меню, цветной светодиодный индикатор состояния
Коммуникационные порты	2 порта RS232, 2 порта логического уровня, 5 контактных портов, 2 слота для SNMP-интерфейсов
Аварийное отключение питания (EPO)	Да
Дистанционное управление	Возможно
Физические характеристики
Размеры, В х Ш х Г (мм)	2050 x 1350 x 750	2050 x 820 x 750 + 2050 x 1650 x 750
Установленных силовых модулей	До 36	До 72
Устанавливаемых батарейных модулей	-	-
Вес нетто (кг)	440	256 + 610
Условия эксплуатации
Рабочая температура (°С)	0÷40
Относительная влажность (%)	< 95%, без образования конденсата
Степень защиты	IP21
Уровень шума 1 м (dBA)	< 80
Соответствие регламентам и стандартам	EN 62040-1, EN 62040-2, EN 62040-3
