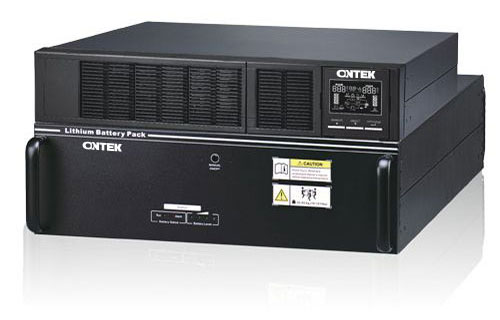

ИБП ONTEK OLIO 1-6 кВА

Основные преимущества

Литий-ионный ИБП. Занимает вдвое меньше места и имеет срок службы в 3 раза больше, чем ИБП с батареями VRLA.

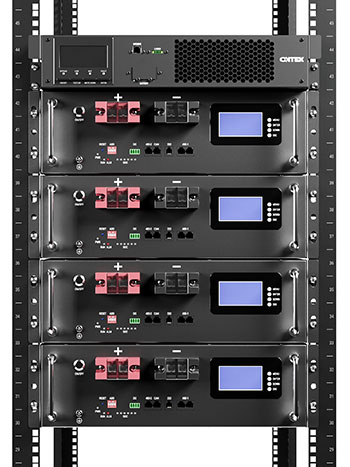

Модульная конструкция легко расширяется. Увеличьте время резервного питания, добавив дополнительный аккумулятор.

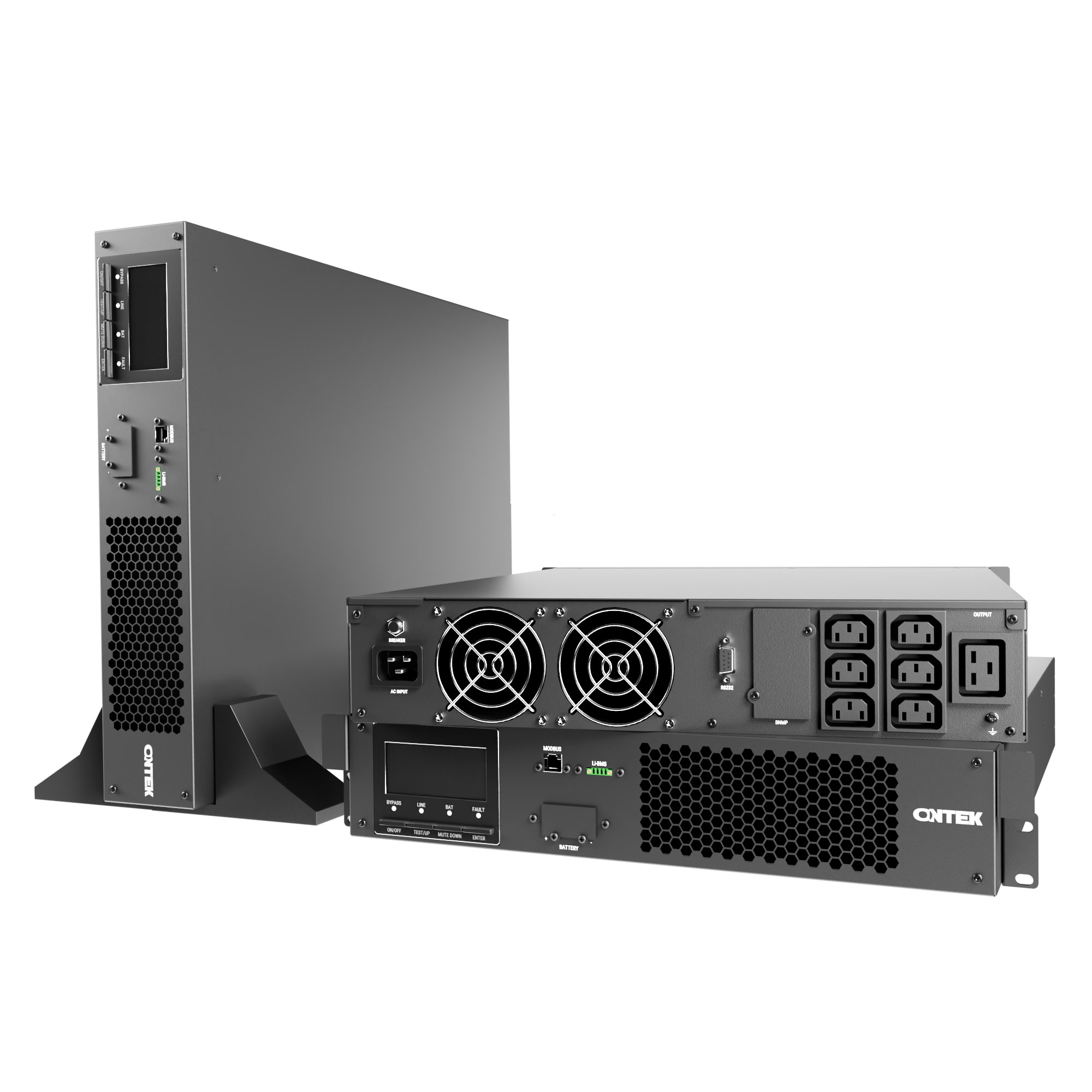

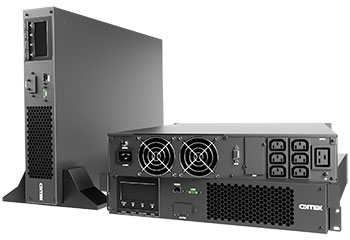

Трансформируемая конструкция стойка/башня. Обеспечивает гибкость установки для размещения в 19" стойке или стоя.
Система управления батареями (BMS). Встроенный коммуникационный порт BMS для управления батареями.

Компания АЛАС, официальный дистрибутор в РФ, предлагает приобрести ИБП ONTEK

ONTEK - российский бренд промышленных источников бесперебойного питания. В создании ИБП участвует опытная команда инженеров и менеджеров с более чем 20-летним опытом на энергетическом рынке. Автоматизация процессов на производстве позволяет выпускать оборудование высшего качества и точно в срок. ИБП ONTEK обладают прекрасным отношением цены и качества. Инновационный дизайн с передовыми технологиями и энергоэффективностью, высокая надежность, умеренные цены, лучшая сервисная поддержка на всем цикле жизни оборудования обеспечивают популярность ONTEK в России. Как дистрибьютор в РФ предложим вам наилучшие условия поставки.

ИБП ONTEK серии OLIO поставляются в двух вариантах: мощностью 1-3 кВА с внутренними батареями; мощностью 1-6 кВА, для подключения внешних батарейных модулей.

Заказать

Технические характеристики

Модели с внутренними батареями

Модель	OLIO1000LWB 247500	OLIO1500LWB 485000	OLIO2000LWB 485000x2	OLIO2000LWB 722500x2	OLIO3000LWB 722500x3
Мощность, ВА/Вт	1000/900	1500/1350	2000/1800		3000/2700
Фазность	Однофазный
Тип батарей	Внутренние
Вход
Номинальное напряжение	220/230/240 В
Диапазон напряжений	110-300 ± 3% В при 50% нагрузке, 160-300 ± 3% В при 100% нагрузке
Диапазон частот	40-70 Гц
Коэффициент мощности	≥ 0,99 при номинальном напряжении (100% нагрузка)
Гармонические искажения (THDi)	≤ 5% при 160-265 В и полной линейной нагрузке; ≤ 10% при 160-265 В и 50% линейной нагрузке
Выход
Выходное напряжение	220/230/240 В
Уровень стабилизации напряжения (бат. режим)	± 1%
Диапазон частот (синхронизированный диапазон)	47-53 Гц или 57-63 Гц
Диапазон частот (батарейный режим)	50/60 Гц ± 0,1 Гц
Гармонические искажения	≤2% THD (линейная нагрузка); ≤4% THD (нелинейная нагрузка)
Крест-фактор	3:1
Время перехода на батарею	Ноль
Время перехода на Байпас	< 4 мс (типично)
Время перехода из ECO-режима на батарею	8 мс (типично)
Форма сигнала в батарейном режиме	Чистая синусоида
Перегрузка (линейный режим)	100-110% только предупреждение о перегрузке; 110-130% 5 минут (±4 секунды); 130-140% 30 с (±1 с); при >140% 1,5 с (±0,5 с)
Перегрузка (режим батареи)	100-110% только предупреждение о перегрузке; 110-130% 1 минута (±4 секунды); 130-140% 2 с (±1 с); при >140% 1,5 с (±0,5 с)
КПД (при полной нагрузке)
От сети	90% (при полностью заряженной батарее)
ЭКО-режим	≥ 96% (при полностью заряженной батарее)
От батареи	87%		88%		89%
Батарея и зарядное устройство
Цикл жизни батарей	> 2000
Тип ячейки	LFP26650P-260
Количество батарей	1	1	2	2	3
Конфигурация ячеек	8S3P	15S2P	(15S2P) × 2	(24S1P) × 2	(24S1P) × 3
Напряжение батареи	25,6В	48В	48В	76,8В	76,8В
Ёмкость	7,5Ач	5Ач	10Ач	5Ач	7,5Ач
Время автономии при полной нагрузке	9,5 минут	8 минут	12 минут	9,5 минут	9,5 минут
Напряжение заряда	28В ± 1%	52,5В ± 1%	52,5В ± 1%	84В ± 1%	84В ± 1%
Метод заряда батарей	Трехступенчатый
Зарядный ток	1/2/4(предустановлено)/6/8A(max), устанавливается через ЖК-экран
Стандартное время заряда	1,5 часа на восстановление 90% заряда
Физические параметры
Габариты, Ш×В×Г (мм)	438×88×410		438×88×510		438×88×630
Вес нетто, кг	10,8	11,6	15,2	14,4	20,5
Окружающая среда
Рабочая температура и влажность	0-40°C, < 95% без образования конденсата
Уровень шума	Менее 50 дБ		Менее 50 дБ
Управление
Smart RS-232 × 1шт, USB × 1шт	Поддержка семейств Windows, Linux, Unix и MAC
Карта SNMP × 1шт	Управление питанием с помощью SNMP-менеджера и веб-браузера
Соответствия
Сертификация	Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015
Гарантийный срок	2 года (стандартный) или расширенный

Модели для подключения внешних батарей

Модель	OLIO1000L		OLIO2000L		OLIO3000L		OLIO6000L
Мощность (ВА/Вт)	1000/900		2000/1800		3000/2700		6000/6000
Фазность	Однофазный
Тип батарей	Внешние батарейные модули ONTEK
Вход
Номинальное напряжение	230В
Входные разъемы	IEC 320 C14		IEC 320 C20		IEC 320 C20		Клеммная колодка
Диапазон частот	40-70Гц						50/60Гц ± 4Гц (нормальный режим); 40-70Гц (режим генератора)
Диапазон напряжения *	160-300В при 100% загрузке. Снижение до 60% при 110В на входе						176-300В при 100% загрузке. Снижение до 60% при 110В на входе
Коэффициент мощности	0,95						0,99
Входная защита	Входной автоматический выключатель
Выход
Коэффициент мощности	0,9						1
Номинальное напряжение	230В
Допустимое напряжение	220, 240В
Диапазон частот (режим синхронизации)	57-63Гц или 47-53Гц						56-64Гц или 46-54Гц
Уровень стабилизации напряжения	±1%
Диапазон частот (батарейный режим)	50/60Гц ± 0,1Гц
Время перехода на батареи	0
Время переключения (режим байпаса)	< 4 мс (типично)						0
Тип сигнала	Чистая синусоида
Выходные разъемы	IEC 320 C13 × 6шт		IEC 320 C13 × 6шт		IEC 320 C13 × 6шт; IEC C19 × 1шт		Клеммная колодка
КПД (от сети / от батарей)	90% / 84%		90% / 85%		90% / 86%		94% / 90%
Гармоническое искажение (лин/нелинейное)	<3% / <6%						<1% / <4%
Зарядный ток (А)	5,3		10		10 (6A при нагрузке >95%)		10A, 20A, 30А (20А по умолчанию)
Перегрузка (линейный режим)	<35°C; 105-125% 2 мин; 125-140% 30 сек; >140% немедленно						100-105% длительно; 105-125% 10 мин; 125-150% 1 мин; >150% немедленно
Перегрузка (режим батареи)	<35°C; 105-120% 1 мин; >120% немедленно						100-110% 30 сек; 110-130% 10 сек; >130% немедленно
Крест-фактор	3:1
Автономная работа
Модель батарейного модуля	OLIFBM50	OLIFBM100	OLIFBM50	OLIFBM100	OLIFBM50	OLIFBM100	OLIFBM100
Мощность при нагрузке 50% при 25°C (Вт)	450		900		1350		3000
Время при нагрузке 50% 25°C (мин)	229	460	115	230	77	160	70
Мощность при полной нагрузке при 25°C (Вт)	900		1800		2700		6000
Время работы при полной нагрузке 25°C (мин)	117	235	60	120	40	80	34
Физические параметры
Габариты Ш×В×Г (мм)	438×86×452		438×86×502		438×86×502		438х86×502
Вес (кг)	8,0		8,8		10,0		19,7
Окружающая среда
Рабочая температура и влажность	0-40°C, < 95% без образования конденсата
Уровень шума	менее 50Дб на 1 м (среднее)						менее 55Дб на 1 м (среднее)
Индикация
Светодиодные индикаторы	В наличии
LCD дисплей	Уровень нагрузки, уровень заряда батареи, режим работы, байпасный режим, вывод ошибок
Управление
Smart RS-232 × 1шт, USB × 1шт	Поддержка семейств Windows, Linux и MAC
Интеллектуальный слот	Для подключения карт расширения (SNMP/Modbus)
Соответствия
Сертификация	Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015
Гарантийный срок	2 года (стандартный) или расширенный

* Выходная нагрузка будет ограничена током входного шнура питания из-за правил техники безопасности. 1кВА: 10А макс., 2кВА/3кВА: 16А макс.

Продукция постоянно совершенствуется. Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.

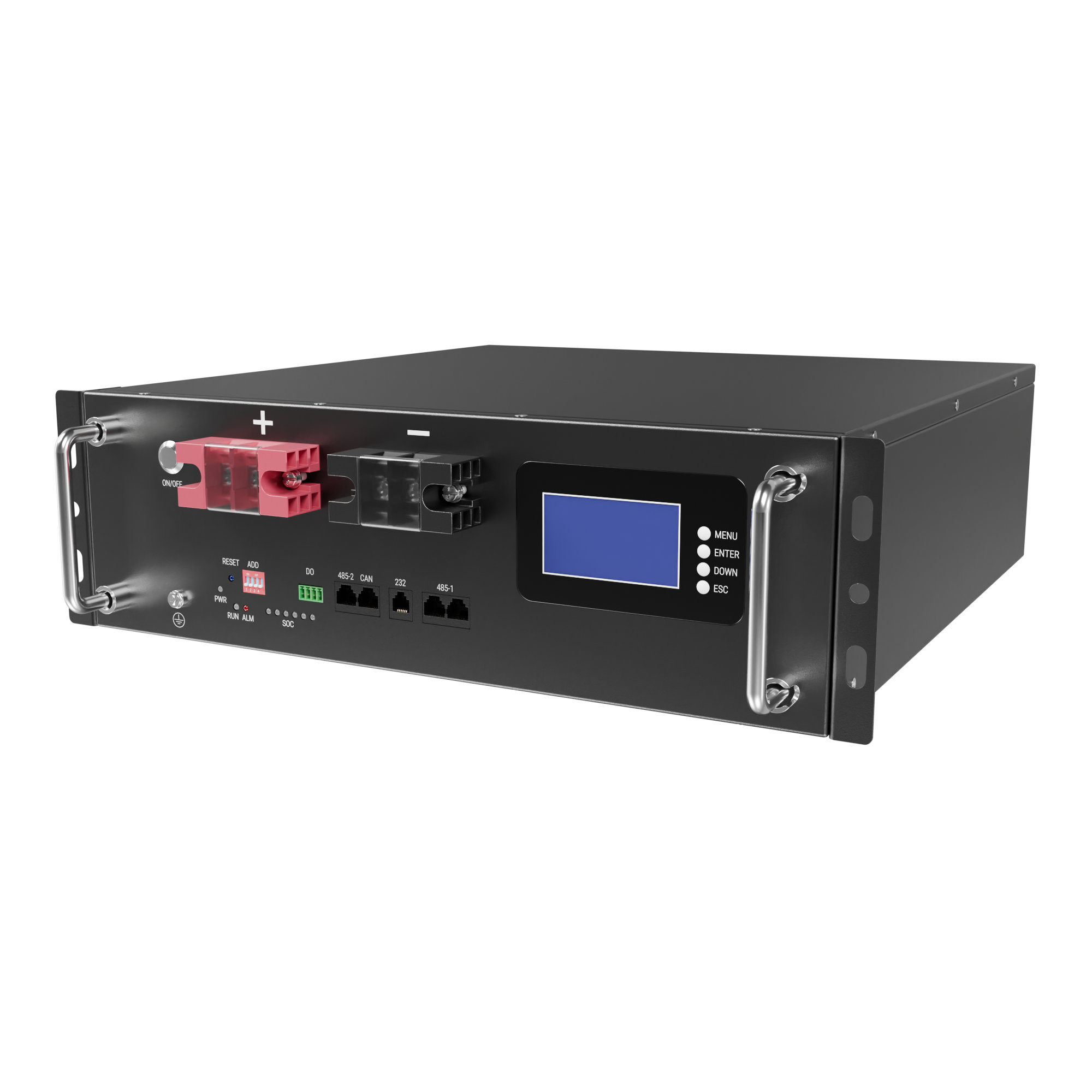

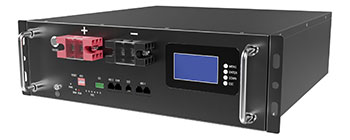

Батарейные LiFePO4 модули к ИБП OLIO

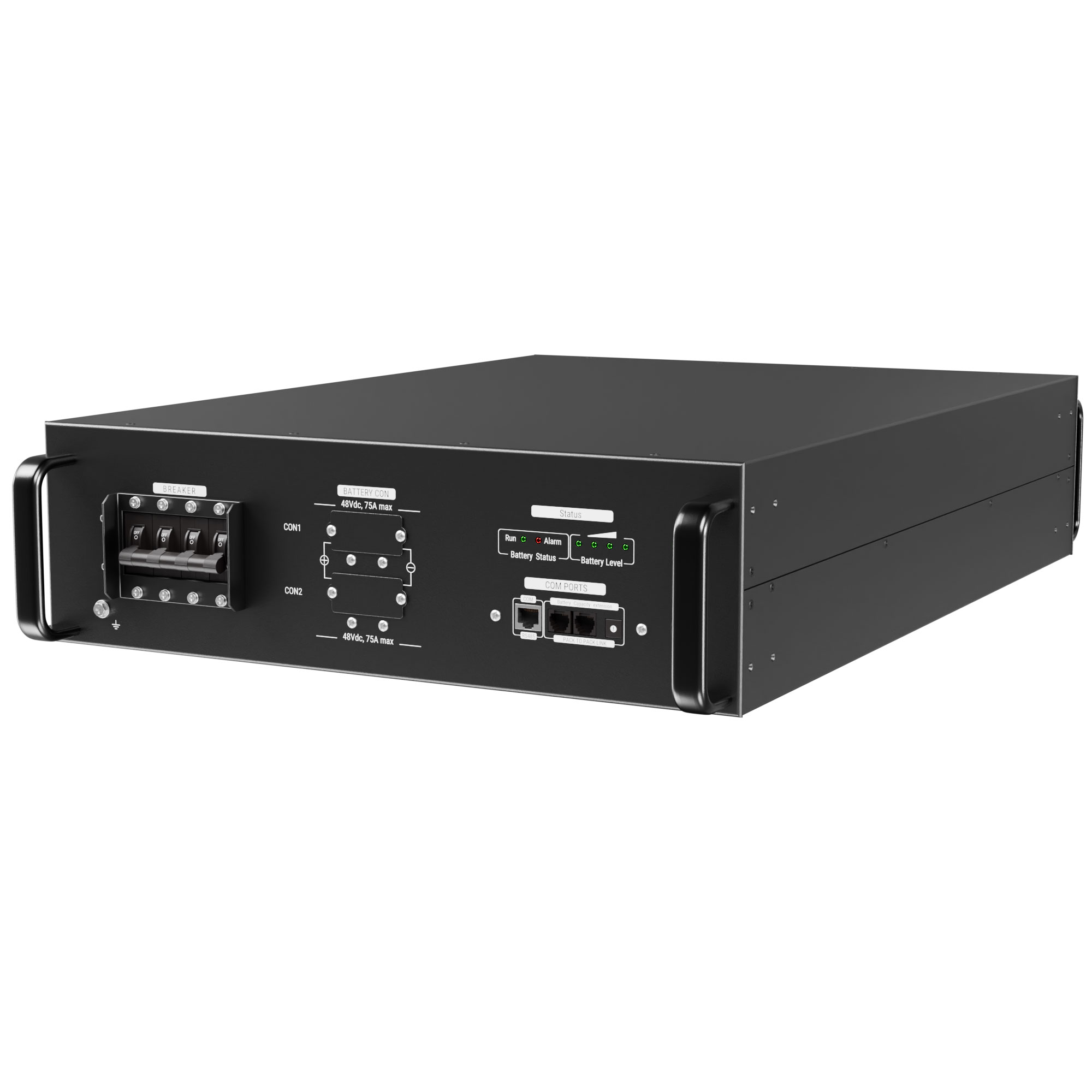

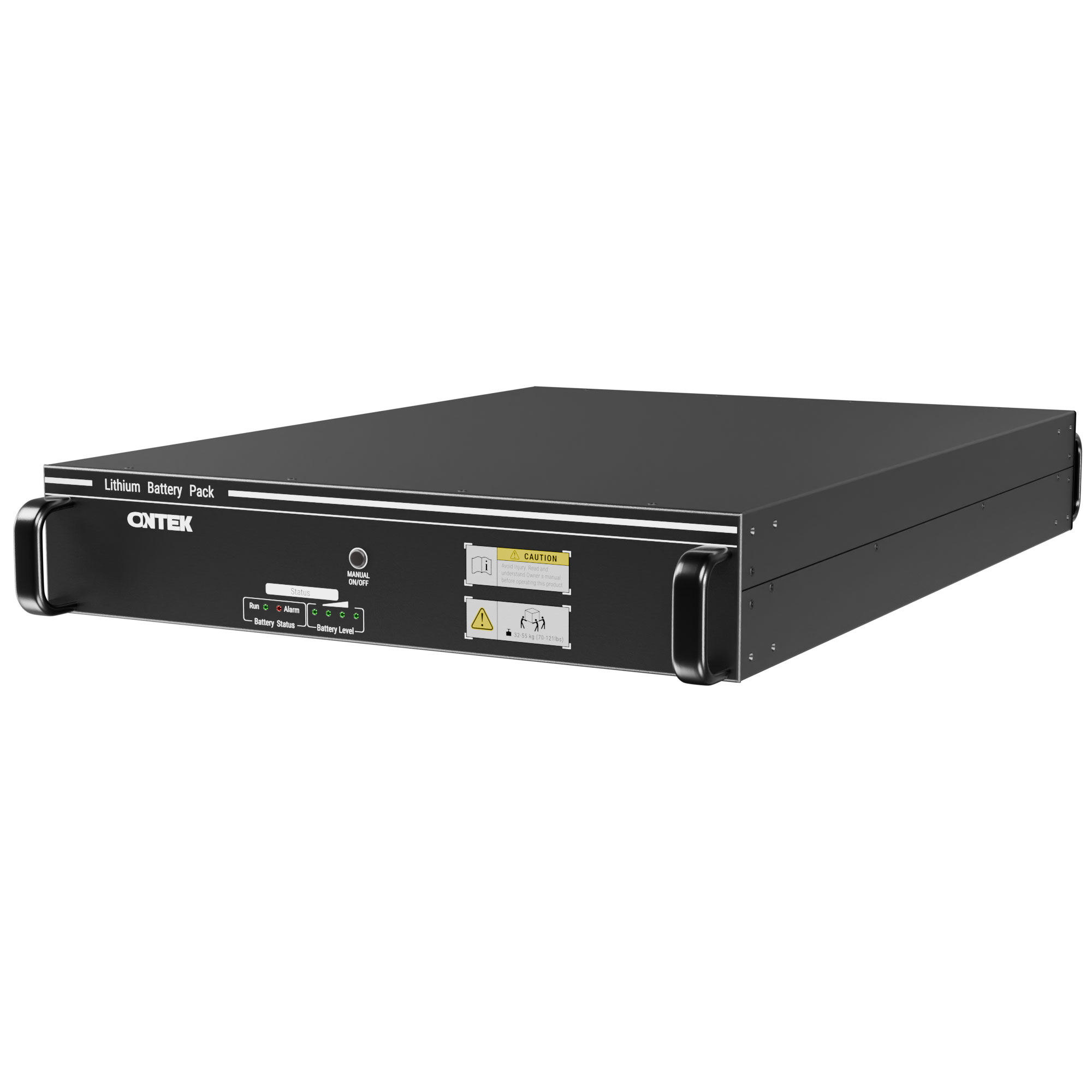

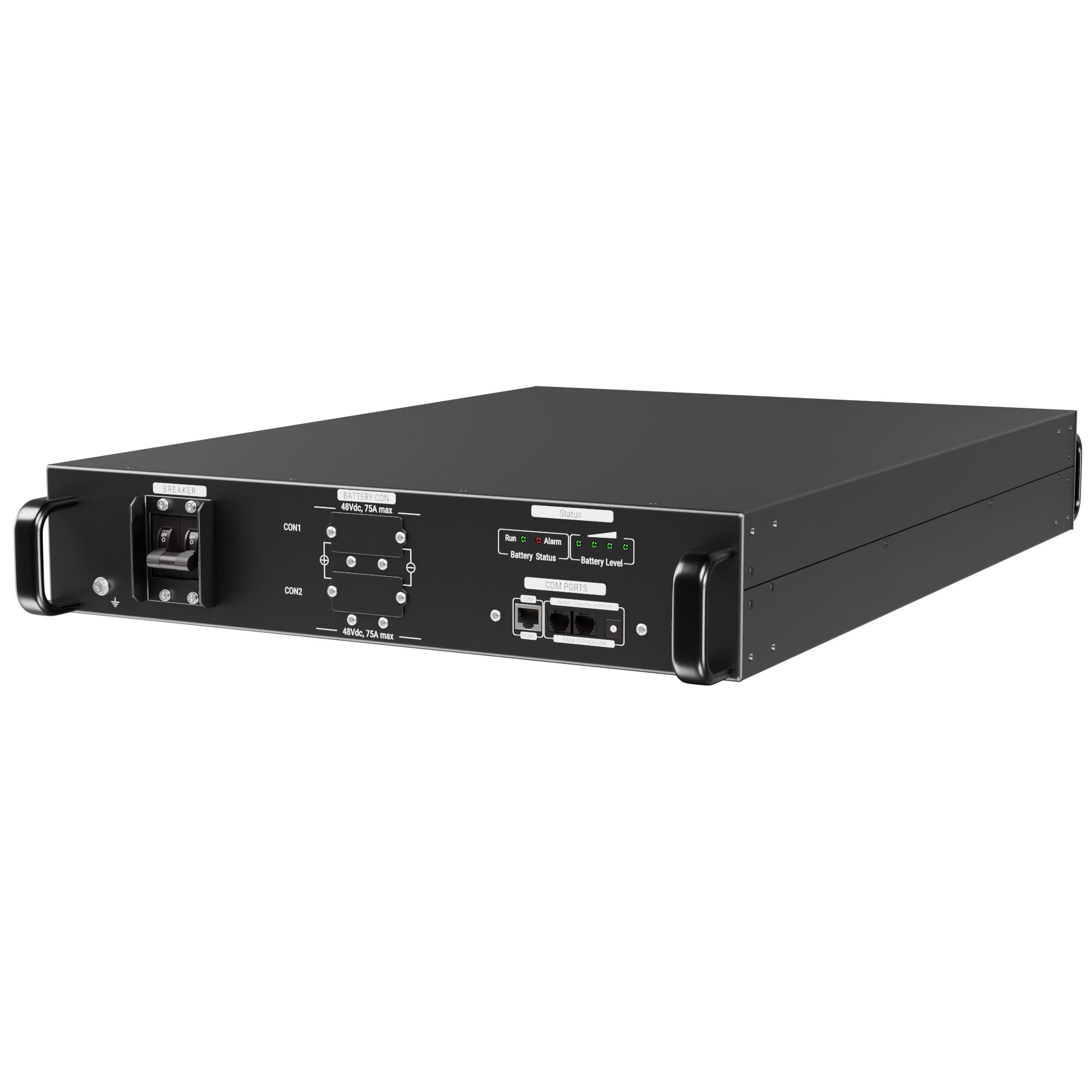

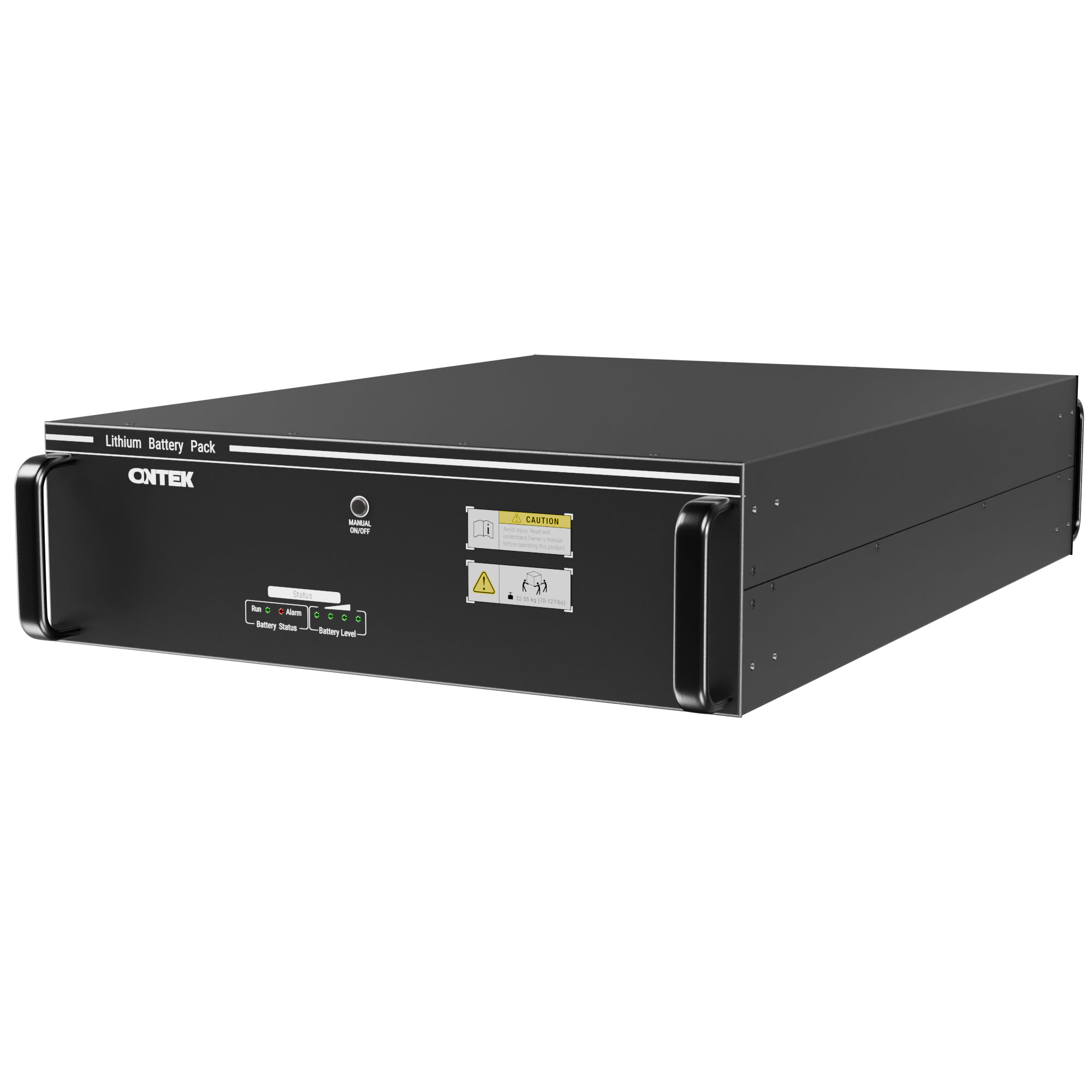

OLIFBM50 вид спереди	OLIFBM50 вид сзади	OLIFBM100 вид спереди	OLIFBM100 вид сзади

Модульная конструкция, до 10 модулей в параллель для увеличения емкости
Встроенная BMS (система управления батареями), связь с силовым модулем по RS-485
Срок службы: 8000 циклов при 25°C, глубина разряда (DoD) 60%
Большой разрядный ток 75A (модель OLIFBM50) / 150A (модель OLIFBM100)
Конструкция с защитой от прикосновения к внешнему разъему аккумулятора
Гибкая возможность подключения спереди и сзади
Встроенный выключатель для безопасной работы
Простое увеличение емкости с помощью параллельного подключения
Алюминиевый корпус для LiFePO4 элементов питания, более безопасный и прочный

Технические характеристики

Модель батарейного модуля	OLIFBM50	OLIFBM100
Тип батареи	LiFePO4/48В
Емкость	50Ач (2400 Втч)	100Ач (4800 Втч)
Параметры
Номинальное напряжение	48 В постоянного тока
Напряжение полного заряда (FC)	52,5 В постоянного тока
Напряжение полного разряда (FD)	34,5 В постоянного тока
Максимальный непрерывный ток разряда	75А	150А
Максимальный пиковый ток разряда	100А	150А
Максимальный ток через разъем батареи	75А	75А+75А
Стандартное время заряда до 90% (ч)	9	18
Напряжение заряда	52,5 ± 0,1 В
Максимальный ток заряда	50А (0,5С)	100А (0,5С)
Внутреннее сопротивление	<20 мОм;
Защита	BMS (Battery Management System), выключатель
Физические параметры
Габариты Ш×В×Г (мм), ± 3мм	438×86×676	438×129×676
Вес нетто (кг)	31,6	44,8
Коммуникационные порты	RS485(RJ45) для ИБП и для бат. модуля; CAN-шина (RJ11) для ИБП и для бат. модуля
LED-индикаторы	Состояние батареи, уровень заряда батареи, неисправность батареи, сигнал тревоги
Коммуникация	Порт RS485 (RJ45), порт расширения (RJ11)
Рабочая среда
Заряд	0°С~50°С
Разряд	0°С~50°С
Температура хранения (при 50% SOC (показатель оставшегося заряда аккумулятора) и указанной температуре, восстанавливаемая емкость в % от времени / 50%)	< 18 месяцев: -20°C~25°C
	< 3 месяцев: 25°C~45°C
	< 1 месяца: 45°C~60°C
	20°C ± 5°C - рекомендуемая температура хранения
Расчетный срок службы	> 10 лет при 25°C
Жизненный цикл	> 4500 при 25°C
Соответствия
Сертификаты	Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015
