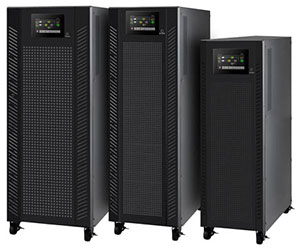

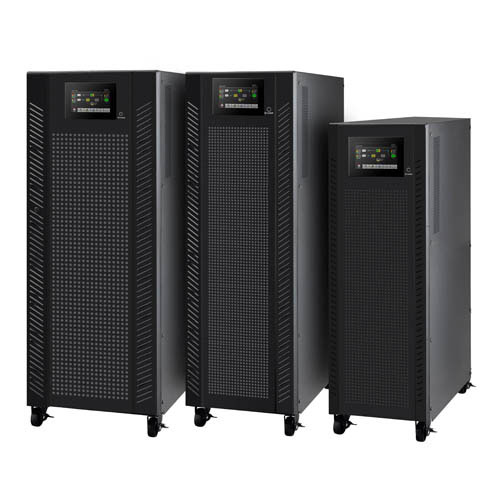

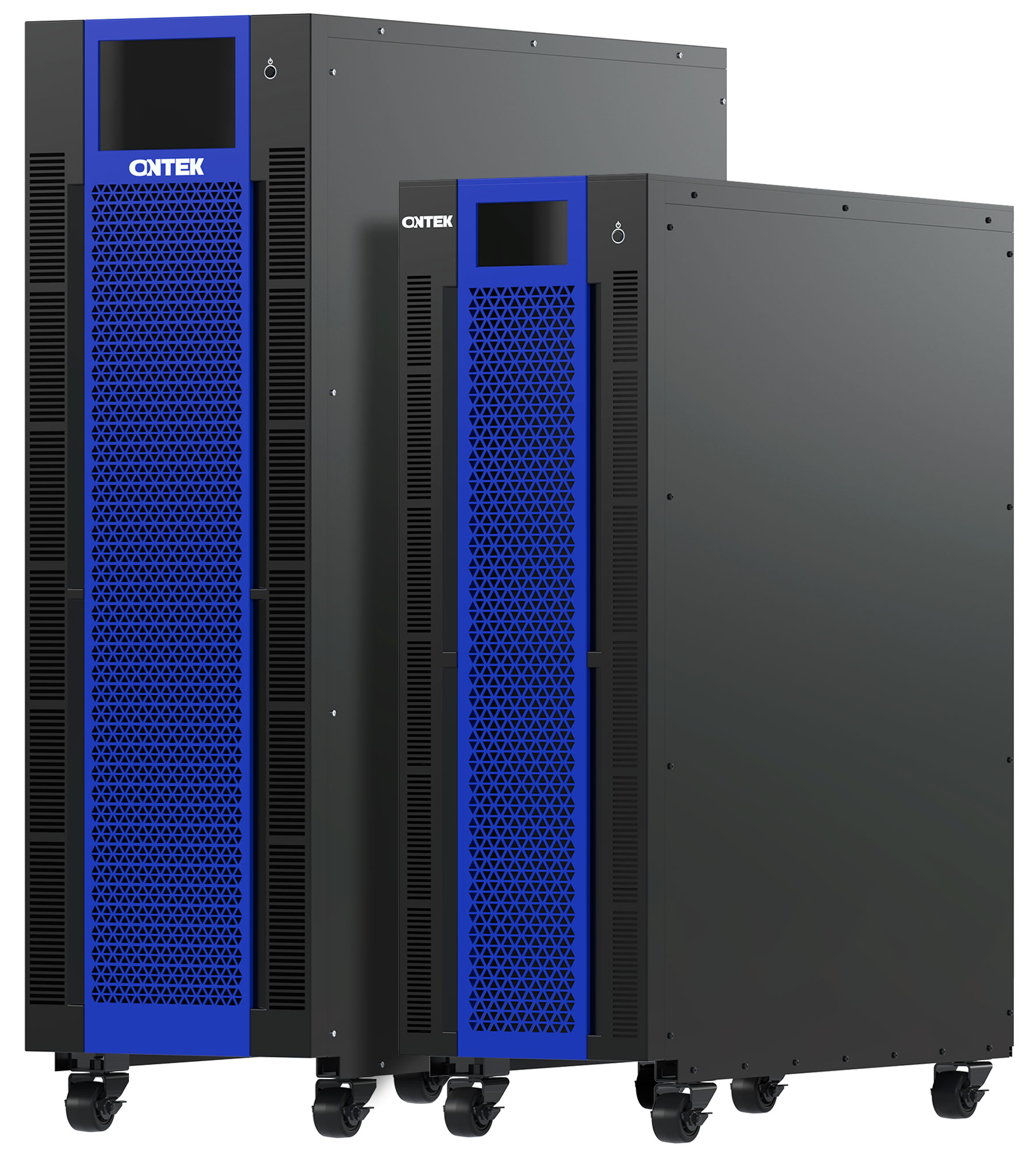

ИБП ONTEK PM 10-200 кВА
- Технология DSP гарантирует высокую производительность
- Коэффициент выходной мощности 1
- Раздельный основной вход и линии байпаса

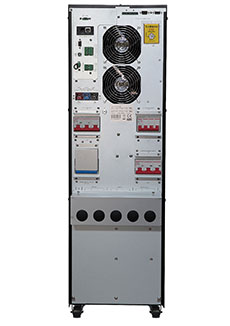

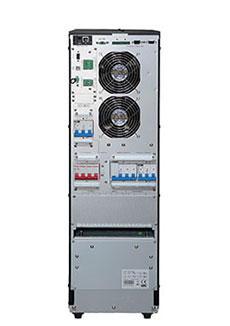

- 4 встроенных переключателя: основной вход, выход, вход статического байпаса, механический байпас
- Мощное зарядное устройство для подключения батарейных групп большой ёмкости
- Гибкая конфигурация батарей и настраиваемый ток заряда
- Технологии трехступенчатого заряда и температурной компенсации для продления срока службы батарей
- Возможность параллельной работы с общей батарейной ёмкостью
- Высокая перегрузочная способность
- 5" цветной сенсорный ЖК-экран с комплексной информацией, интерфейс русский/английский
- Звуковые предупреждения и уведомления о кодах ошибок
- Широкие возможности мониторинга и управления системой
Компания АЛАС, официальный дистрибутор в РФ, предлагает приобрести ИБП ONTEK
ONTEK - российский бренд промышленных источников бесперебойного питания. В создании ИБП участвует опытная команда инженеров и менеджеров с более чем 20-летним опытом на энергетическом рынке. Автоматизация процессов на производстве позволяет выпускать оборудование высшего качества и точно в срок. ИБП ONTEK обладают прекрасным отношением цены и качества. Инновационный дизайн с передовыми технологиями и энергоэффективностью, высокая надежность, умеренные цены, лучшая сервисная поддержка на всем цикле жизни оборудования обеспечивают популярность ONTEK в России. Как дистрибьютор в РФ предложим вам наилучшие условия поставки.
Технология DSP. В источниках бесперебойного питания ONTEK используются специализированные цифровые сигнальные процессоры (DSP), которые способствуют уменьшению количества компонентов и числа отказов на единицу времени при повышении общей надежности системы. А также позволяют реализовать различные интерфейсы для удаленного контроля и управления ИБП, такие как Smart RS-232/USB, SNMP, Modbus, сухие контакты и др.
Коэффициент выходной мощности 1. Предоставляет больше активной мощности (Вт) для защиты большего количества оборудования с коэффициентом мощности 1 (PF = 1, кВА = кВт).
Мощное зарядное устройство. Зарядное устройство с высоким зарядным током позволяет заряжать большую ёмкость. Зарядный ток регулируется с помощью ЖК-экрана.
Звуковые предупреждения и уведомления о кодах ошибок. Звуковые предупреждения помогают привлечь внимание обслуживающего персонала. Вывод на ЖК-экране кодов ошибок помогает ускорить идентификацию проблемы, а также будет полезен при обращении в Техническую поддержку.
Настраиваемая конфигурация батарей. Обеспечивает широкие возможности по комплектации внешней батарейной емкости.

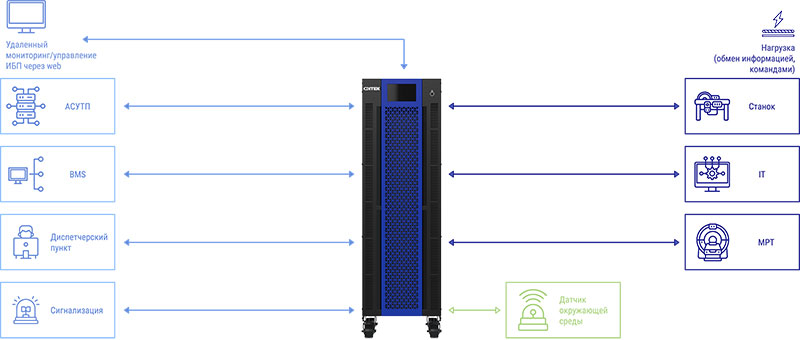

Широкие возможности мониторинга и управления системой. В базовой комплектации ИБП: Smart RS-232, USB, карта Modbus (RS485×2), датчик термокомпенсации заряда батарей и сухие контакты. Опции: SNMP-плата и датчик окружающей среды.
|
|
|
Варианты поставки
Модели с внутренними батареями
| Модель (внутренние батареи) | PM10SB/20 | PM10SB/32 | PM15SB | PM20SB | PM30SB | PM40SB |
|---|---|---|---|---|---|---|
| Мощность ИБП, кВА/кВт | 10 | 10 | 15 | 20 | 30 | 40 |
| Тип батарей | 12В/9Ач | |||||
| Количество батарей | 20 | 32 | 32 | 32 | 32×2 | 32×2 |
| Срок службы батарей | Стандартно - 5 лет, 10 лет - опционально | |||||
| Время заряда | 4 часа на восстановление 90% заряда | 9 часов на восстановление 90% заряда | ||||
| Напряжение заряда | ± 136,5 В ±1% | ±13,65V×N (N = 16~20) | ± 218 В ±1% | |||

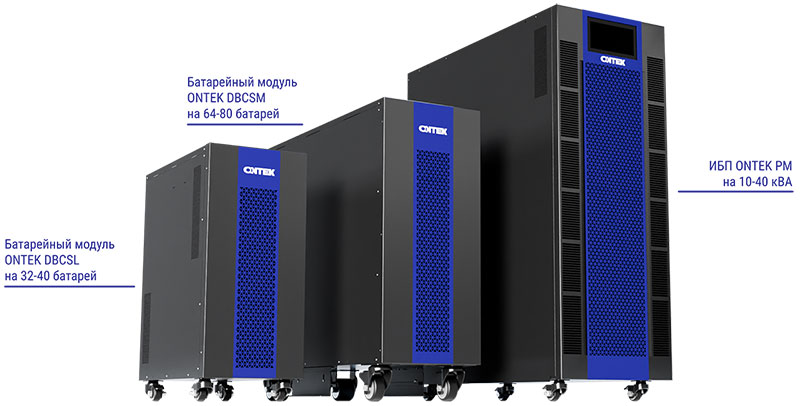

| Доп. батареи | Возможно подключение дополнительных батарейных модулей | |||||
| Вес ИБП нетто, (кг) | 126 | 138 | 141 | 142 | 230 | 260 |
Модели с внешними батареями
| Модель (внешние батареи) | PM10/20 | PM10/32 | PM15 | PM20 | PM30 | PM40 | PM60 | PM80 | PM100 | PM120 | PM180 | PM200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Мощность ИБП, кВА/кВт | 10 | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 180 | 200 |
| Тип батарей | Зависит от задачи | |||||||||||
| Количество батарей | 20 | 32-40 (регулируется) | ||||||||||
| Напряжение заряда | ± 136,5 В | ±13,65V×N (N = 16~20) | ||||||||||
| Вес ИБП нетто, (кг) | 38 | 40 | 42 | 43 | 60 | 67 | 108 | 113 | 250 | 250 | 340 | 345 |
Технические характеристики
Характеристики ONTEK PM 10-15-20 кВА (1:1, 3:1, 3:3)
Развернуть| Мощность, кВА/кВт | 10 | 15 | 20 |
|---|---|---|---|
| Фазность | Мультифазный (3:3, 3:1, 1:1) | ||
| Параллельная работа | До 4 ИБП | ||
| Возможность работы с общей батарейной группой | Да | ||
| Плата параллельной работы | Встроенная | ||

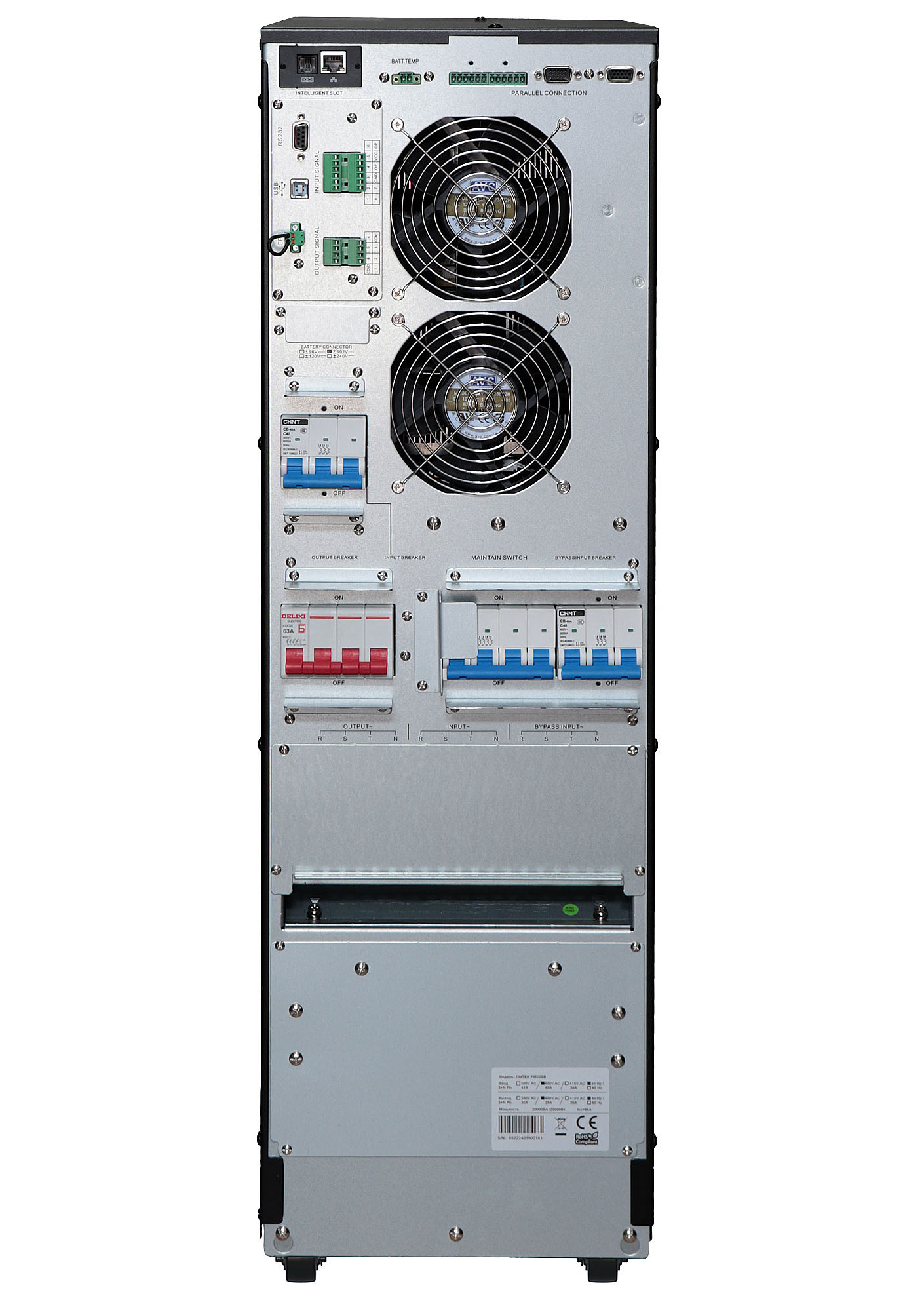

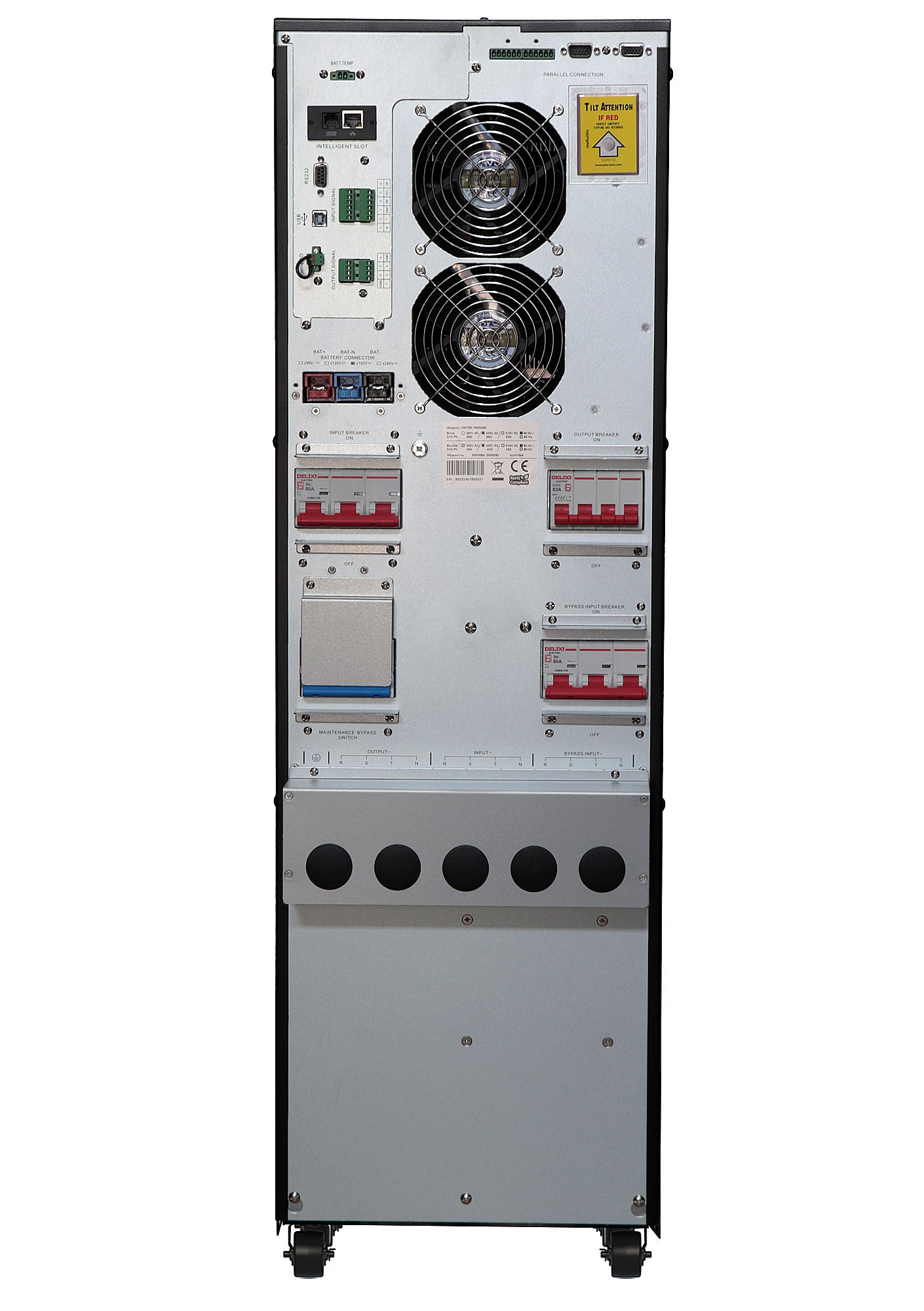

| Встроенные автоматические выключатели | 4 шт: основной вход, выход, вход статического байпаса, механический байпас | ||
| Расположение автоматических выключателей | Сзади ИБП | ||
| Подключение | Два ввода: основной и линия байпаса | ||
| Ввод кабеля | Снизу сзади | ||
| Вход | |||
| Номинальное напряжение | 1 × 220/230/240 В (1 фаза + нейтраль) или 3 × 380/400/415 В (3 фазы + нейтраль) | ||
| Диапазон напряжений | 110-300 В при 50% нагрузке, 176-276 В при 100% нагрузке | ||
| Диапазон частот | 46-54 Гц или 56-64 Гц | ||
| Коэффициент мощности | ≥ 0,99 при 100% нагрузке | ||
| Гармонические искажения (THDi) | < 4% при полной линейной нагрузке | ||
| Выход | |||
| Выходное напряжение | 1 × 220/230/240 В (1 фаза + нейтраль) или 3 × 380/400/415 В (3 фазы + нейтраль) | ||
| Уровень стабилизации напряжения | ± 1% | ||
| Диапазон частот (синхронизированный диапазон) | 46-54 Гц или 56-64 Гц | ||
| Диапазон частот (батарейный режим) | 50/60 Гц ± 0,1 Гц | ||
| Крест-фактор | 3:1 (макс.) | ||
| Гармонические искажения | ≤2% THD (линейная нагрузка); ≤5% THD (нелинейная нагрузка) | ||
| Время перехода на батарею | Ноль | ||
| Время перехода на Байпас | Ноль | ||
| Форма сигнала в батарейном режиме | Чистая синусоида | ||
| Перегрузочная способность | 100–110 % в течение 60 мин, 111–125 % в течение 10 мин, 126–150 % в течение 1 мин; немедленно при >150% | ||
| Байпас | |||
| Номинальное напряжение | 3 × 380/400/415 В (3 фазы + нейтраль) | ||
| Диапазон напряжения | -30% ÷ +20% (регулируемый) | ||
| Диапазон частот (синхронизированный диапазон) | 46-54 Гц или 56-64 Гц | ||
| Перегрузочная способность | > 130% 1 минута (по умолчанию); Непрерывная работа до защиты выключателя (опционально) | ||
| КПД | |||
| От сети | 95,5% | ||
| ЭКО-режим | 98,5% | ||
| Работа от батареи | 94,5% | ||
| Батареи и зарядное устройство | |||
| Тип батарей | Модели с внешними или внутренними (SB) батареями | ||
| Зарядный ток (max, регулируется) | 1-12 А | ||
| Метод заряда батарей | Трехступенчатый | ||
| Термокомпенсация заряда | В наличии | ||
| Запуск от АКБ (холодный старт) | В наличии | ||
| Индикация | |||
| Сенсорный цветной ЖК-дисплей | Состояние ИБП, уровень нагрузки, уровень заряда батареи, входное/выходное напряжение, оставшееся время автономии и коды ошибок | ||
| Поддерживаемые языки | Русский, английский | ||
| Управление | |||
| Smart RS-232 × 1шт, USB × 1шт | Поддержка семейств Windows, Linux и MAC | ||
| Карта Modbus (RS485×2) | Управление и мониторинг в режиме реального времени по протоколу Modbus RTU | ||
| Разъем batt. temp × 1шт | Температурный датчик для термокомпенсации заряда батарей - в комплекте (1шт) | ||
| Сухие контакты × 1шт | Встроенные реле вход/выход: 6шт – входные сигналы, 4шт – выходные сигналы | ||
| Опционально | Карта SNMP, Датчик окружающей среды (температура и влажность) | ||
| Физические параметры | |||
| Габариты, Ш×В×Г (мм) | 250×826×630 | ||
| Уровень шума на расстоянии 1 метр | Менее 60 дБ | Менее 65 дБ | |
| Окружающая среда | |||
| Рабочая температура и влажность | 0-40°C, < 95% без образования конденсата | ||
| Высота над уровнем моря* | 0 - 1500 м при полной нагрузке | ||
| Соответствия | |||
| Сертификация | Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015 | ||
| Гарантийный срок | 3 года (стандартно) или расширенный до 5 лет | ||
* Если ИБП установлен или используется в месте, где высота над уровнем моря превышает максимальную высоту, выходная мощность будет снижаться на 1% на каждые 100 м.
Продукция постоянно совершенствуется. Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.
Характеристики ONTEK PM 30-200 кВА (3:3)
Развернуть| Мощность, кВА/кВт | 30 | 40 | 60 | 80 | 100 | 120 | 180 | 200 |
|---|---|---|---|---|---|---|---|---|
| Фазность | 3-фазный вход / 3-фазный выход | |||||||
| Параллельная работа | До 4 ИБП | До 6 ИБП | До 4 ИБП | До 6 ИБП | До 4 ИБП | |||
| Возможность работы с общей батарейной группой | Да | |||||||
| Плата параллельной работы | Встроенная | |||||||

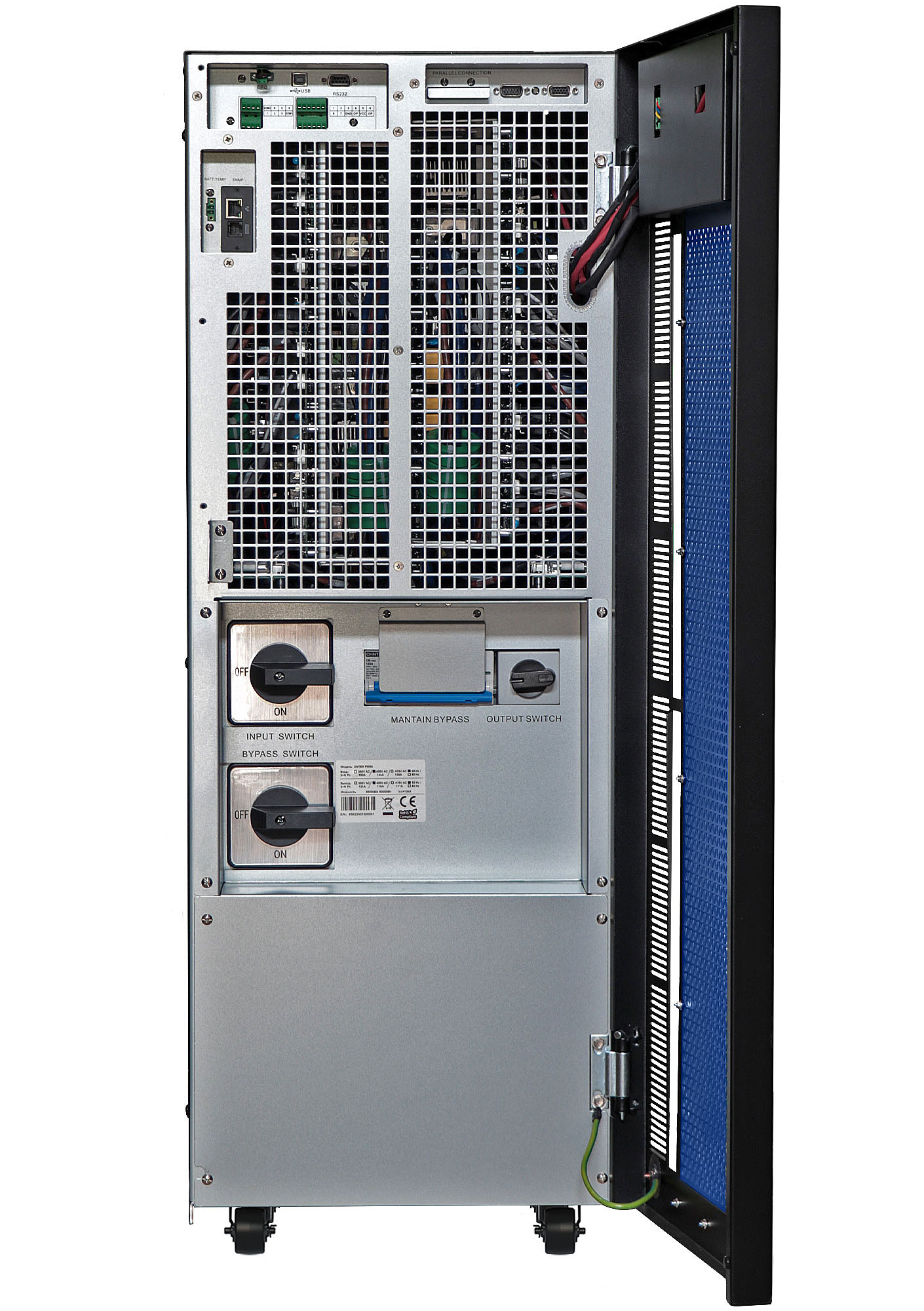

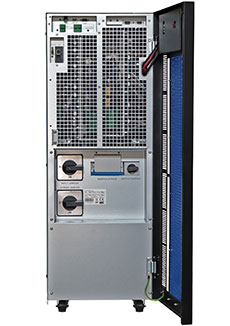

| Встроенные автоматические выключатели | 4 шт: основной вход, выход, вход статического байпаса, механический байпас | |||||||
| Расположение автоматических выключателей | Сзади ИБП | Спереди ИБП | ||||||
| Подключение | Два ввода: основной и линия байпаса | |||||||
| Ввод кабеля | Снизу сзади | Снизу спереди | ||||||
| Вход | ||||||||
| Номинальное напряжение | 3 × 380/400/415 В (3 фазы + нейтраль) | |||||||
| Диапазон напряжений | 110-300 В при 50% нагрузке, 176-276 В при 100% нагрузке | -30% ÷ +20% | 110-300 В при 50% нагрузке, 176-276 В при 100% нагрузке | -30% ÷ +20% | 110-300 В при 50% нагрузке, 176-276 В при 100% нагрузке | |||
| Диапазон частот | 40-70 Гц | |||||||
| Коэффициент мощности | ≥ 0,99 при 100% нагрузке | |||||||
| Гармонические искажения (THDi) | < 4% при полной линейной нагрузке | |||||||
| Выход | ||||||||
| Выходное напряжение | 3 × 380/400/415 В (3 фазы + нейтраль) | |||||||
| Уровень стабилизации напряжения | ± 1% | |||||||
| Диапазон частот (синхронизированный диапазон) | 46-54 Гц или 56-64 Гц | |||||||
| Диапазон частот (батарейный режим) | 50/60 Гц ± 0,1 Гц | |||||||
| Крест-фактор | 3:1 (макс.) | |||||||
| Гармонические искажения | ≤2% THD (линейная нагрузка); ≤5% THD (нелинейная нагрузка) | |||||||
| Время перехода на батарею | Ноль | |||||||
| Время перехода на Байпас | Ноль | |||||||
| Форма сигнала в батарейном режиме | Чистая синусоида | |||||||
| Перегрузочная способность | 100–110 % в течение 60 мин, 111–125 % в течение 10 мин, 126–150 % в течение 1 мин; немедленно при >150% | |||||||
| Байпас | ||||||||
| Номинальное напряжение | 3 × 380/400/415 В (3 фазы + нейтраль) | |||||||
| Диапазон напряжения | 305-457 В | -30% ÷ +20% (регулир-ый) | 305-457 В | -30% ÷ +20% (регулир-ый) | 305-457 В | |||
| Диапазон частот (синхронизированный диапазон) | 46-54 Гц или 56-64 Гц | |||||||
| Перегрузочная способность | > 130% 1 минута (по умолчанию); Непрерывная работа до защиты выключателя (опционально) | |||||||
| КПД | ||||||||
| От сети | 95,5% | 96% | 95,5% | 96% | 95,5% | |||
| ЭКО-режим | 98,5% | 99% | 98,5% | 99% | 98,5% | |||
| Работа от батареи | 94,5% | 96% | 94,5% | 96% | 94,5% | |||
| Батареи и зарядное устройство | ||||||||
| Тип батарей | Модели с внешними или внутренними (SB) батареями | Модели с внешними батареями | ||||||
| Зарядный ток (max, регулируется) | 1-12 А | 1-16 А | 1-18 А | 2-32 А | 2-36 А | 3-54 А | ||
| Метод заряда батарей | Трехступенчатый | |||||||
| Термокомпенсация заряда | В наличии | |||||||
| Запуск от АКБ (холодный старт) | В наличии | |||||||
| Индикация | ||||||||
| Сенсорный цветной ЖК-дисплей | Состояние ИБП, уровень нагрузки, уровень заряда батареи, входное/выходное напряжение, оставшееся время автономии и коды ошибок | |||||||
| Поддерживаемые языки | Русский, английский | |||||||
| Управление | ||||||||
| Smart RS-232 × 1шт, USB × 1шт | Поддержка семейств Windows, Linux и MAC | |||||||
| Карта Modbus (RS485×2) | Управление и мониторинг в режиме реального времени по протоколу Modbus RTU | |||||||
| Разъем batt. temp × 1шт | Температурный датчик для термокомпенсации заряда батарей - в комплекте (1шт) | |||||||
| Сухие контакты × 1шт | Встроенные реле вход/выход: 6шт – входные сигналы, 4шт – выходные сигналы | |||||||
| Опционально | Карта SNMP, Датчик окружающей среды (температура и влажность) | |||||||
| Физические параметры | ||||||||
| Габариты, Ш×В×Г (мм) | 300×1000×815 | 360×1010×790 | 600×1600×974 | |||||
| Уровень шума на расстоянии 1 метр | Менее 65 дБ | Менее 63 дБ | Менее 70 дБ | Менее 65 дБ | Менее 75 дБ | |||
| Окружающая среда | ||||||||
| Рабочая температура и влажность | 0-40°C, < 95% без образования конденсата | |||||||
| Высота над уровнем моря* | 0 - 1500 м при полной нагрузке | |||||||
| Соответствия | ||||||||
| Сертификация | Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015 | |||||||
| Гарантийный срок | 3 года (стандартно) или расширенный до 5 лет | |||||||
* Если ИБП установлен или используется в месте, где высота над уровнем моря превышает максимальную высоту, выходная мощность будет снижаться на 1% на каждые 100 м.
Продукция постоянно совершенствуется. Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.
