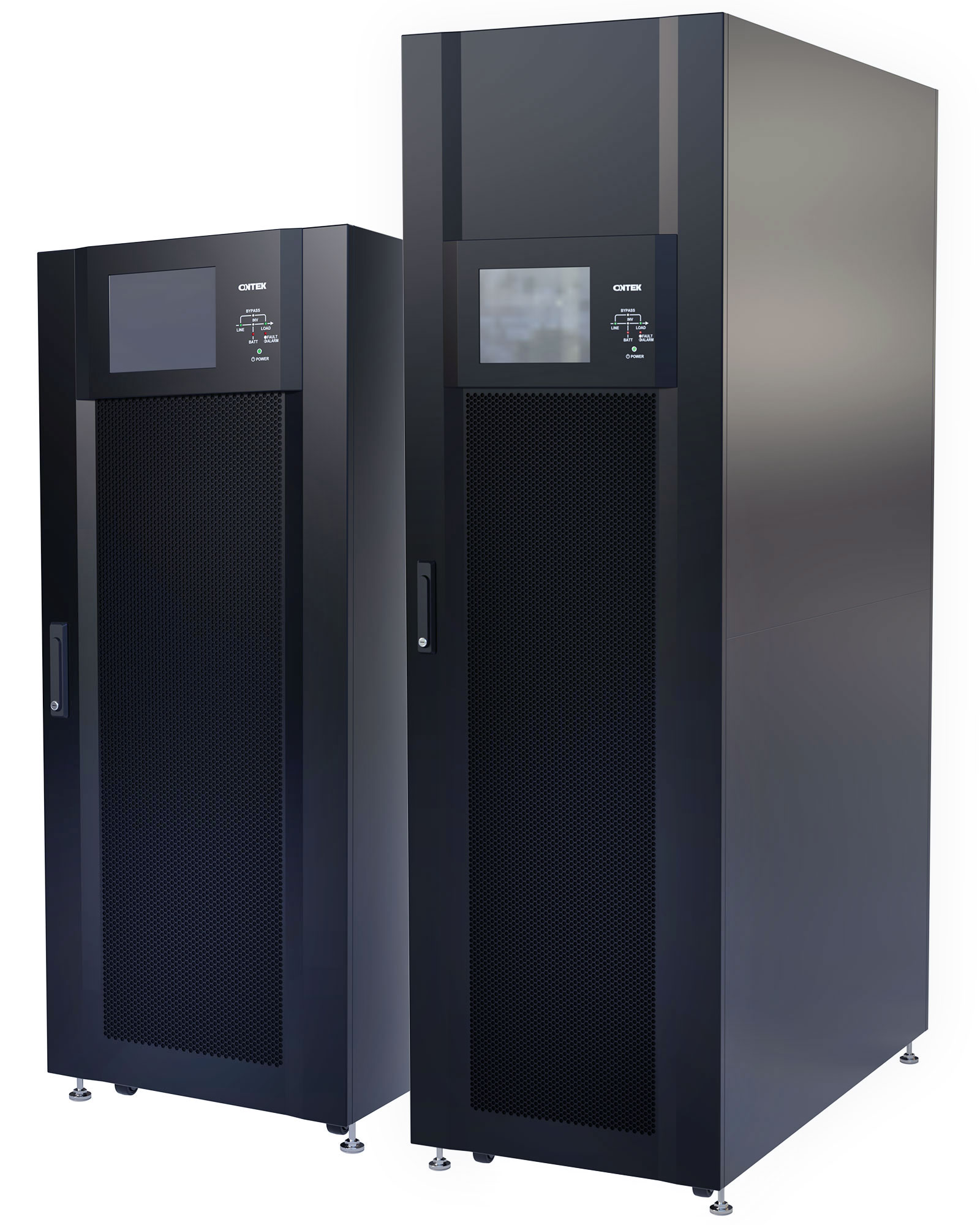

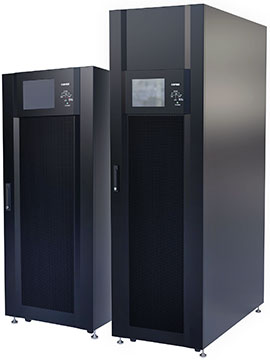

ИБП ONTEK SPM 40-300 кВА
Основные преимущества
- Высокоэффективный модульный ИБП с двойным преобразованием
- Силовые модули на 20 или 30 кВА/кВт с горячей заменой
- Модульная конструкция снижает MTTR
- Коэффициент выходной мощности равен 1
- Раздельный основной вход и линии байпаса
- 3 встроенных переключателя: основной вход, выход, механический байпас
- Параллельное резервирование N+1 или N+X для гарантии надежности
- Высокая масштабируемость
- Простота установки и обслуживания
- Гибкая конфигурация батарей и регулируемый пользователем зарядный ток
- Высокая перегрузочная способность
- 10" цветной сенсорный ЖК-экран с комплексной информацией
- Широкие возможности мониторинга и управления системой
Компания АЛАС, официальный дистрибутор в РФ, предлагает приобрести ИБП ONTEK
ONTEK - российский бренд промышленных источников бесперебойного питания. В создании ИБП участвует опытная команда инженеров и менеджеров с более чем 20-летним опытом на энергетическом рынке. Автоматизация процессов на производстве позволяет выпускать оборудование высшего качества и точно в срок. ИБП ONTEK обладают прекрасным отношением цены и качества. Инновационный дизайн с передовыми технологиями и энергоэффективностью, высокая надежность, умеренные цены, лучшая сервисная поддержка на всем цикле жизни оборудования обеспечивают популярность ONTEK в России. Как дистрибьютор в РФ предложим вам наилучшие условия поставки.
Высокоэффективная технология двойного преобразования (онлайн). ИБП разработан для достижения высокой производительности, превышающей 94,5% при нагрузке 50%. Это значительно снижает общую стоимость владения (TCO).
Высокая масштабируемость. Технология DSP гарантирует высокую производительность. Благодаря модульной конструкции и возможности параллельной работы данный ИБП упрощает расширение мощности в будущем.
Модульная конструкция снижает MTTR. В данном ИБП использованы следующие взаимозаменяемые модули: силовые модули, статический байпас и аккумуляторные модули. Модульная конструкция упрощает техническое обслуживание и ремонт, снижая тем самым MTTR (среднее время восстановления и ремонта).
N+X резервирование. Для увеличения надежности системы, с учетом возможного отказа одного из блоков, в систему вводят дополнительный, избыточный (резервный) модуль или несколько модулей. Данная модель ИБП ONTEK поддерживает возможность резервирования по схеме N+X (позволяет подключать 1 и более резервных источников в систему бесперебойного питания). Также поддерживается горизонтальное расширение параллельной работой 1+1.
Простота установки и обслуживания. Встроенный сервисный байпас обеспечивает непрерывное питание критических нагрузок во время обслуживания ИБП. Конструкция данного ИБП спроектирована таким образом, что для проведения регулярного технического обслуживания и/или ремонта достаточно доступа спереди (не требуется доступ сбоку/сзади). Это позволяет устанавливать данный ИБП вплотную к стене и/или рядом с другим оборудованием, а также сокращает площадь, необходимую для установки.

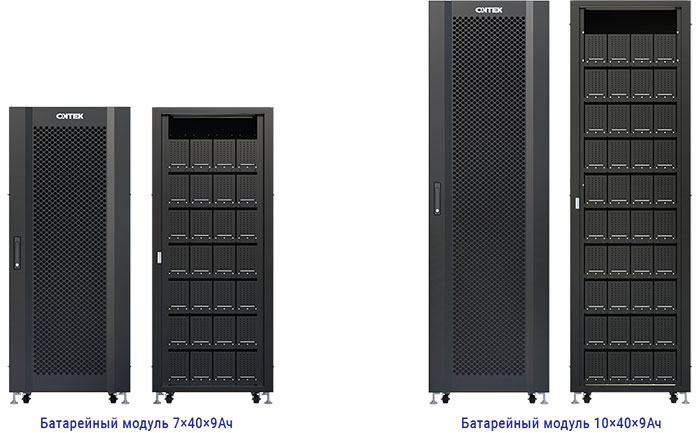

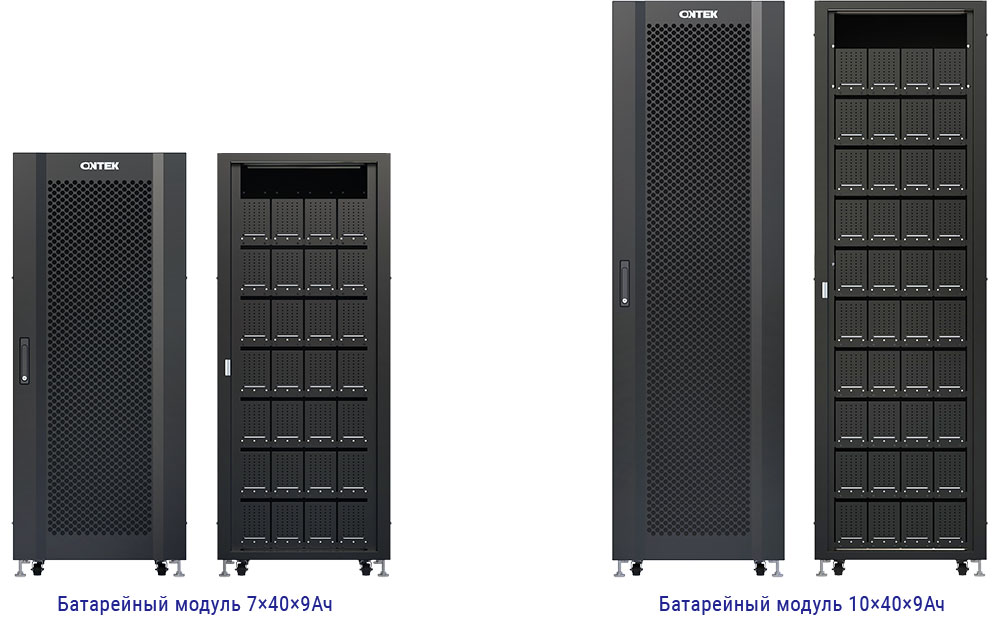

Гибкая конфигурация батарей. Регулируемое количество батарей от 32 до 40 штук на цепочку. Обеспечивает широкие возможности по комплектации внешней батарейной емкости.

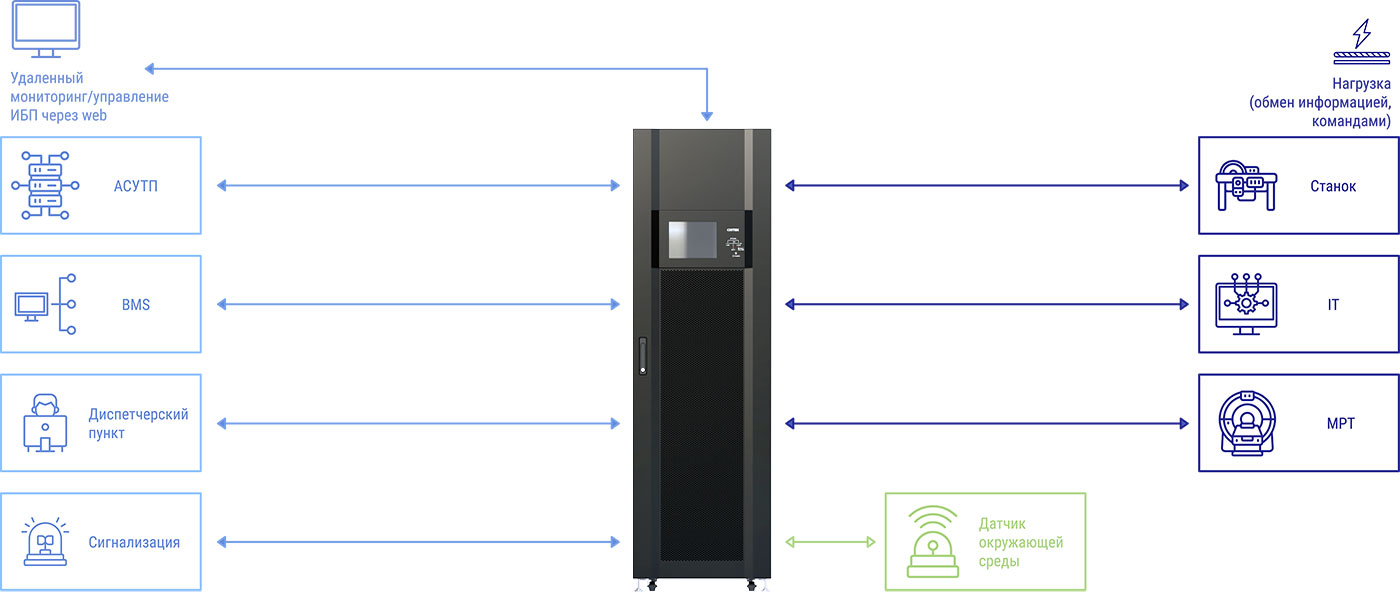

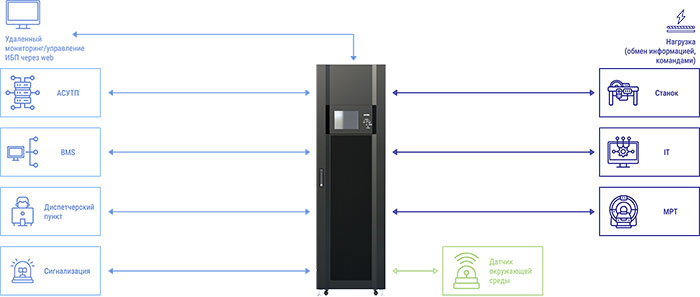

Широкие возможности мониторинга и управления системой. В базовой комплектации ИБП: Smart RS-232×2шт, USB, EMBS и сухие контакты. Опции: SNMP, Modbus, датчик окружающей среды и датчик термокомпенсации заряда батарей.
Удобный экран. Разработанный для удобства управления, интуитивно понятный 10" графический ЖК-дисплей позволяет легко управлять основными и расширенными настройками.

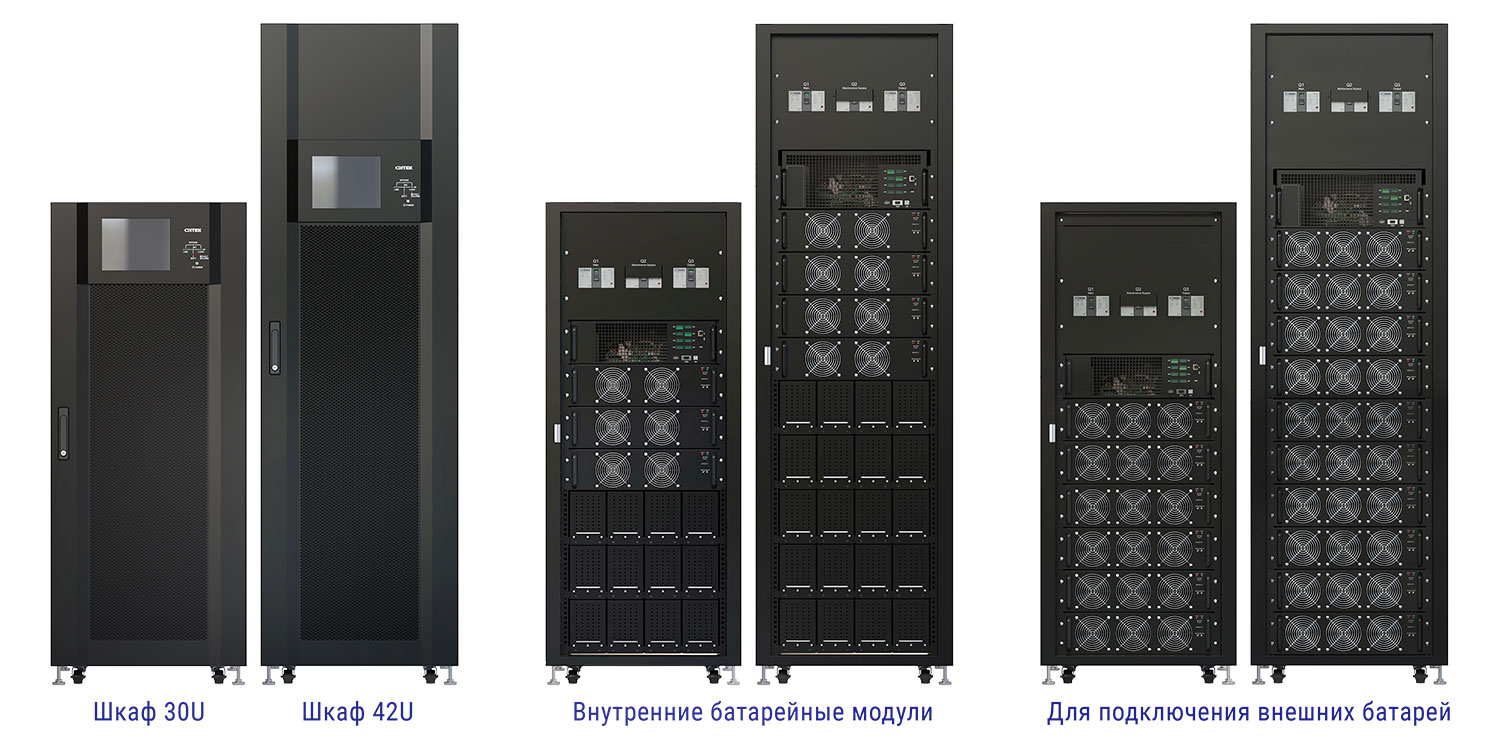

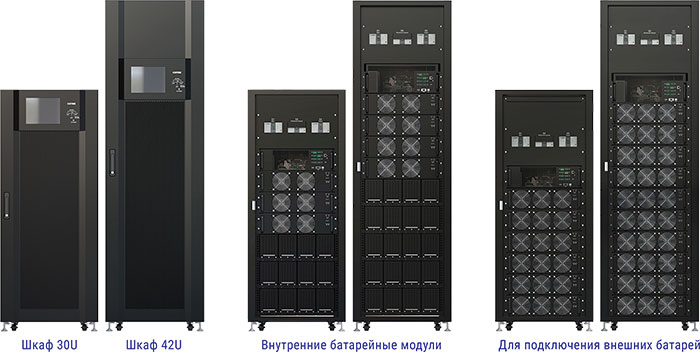

Возможности конфигурирования ИБП. Шкаф на 30U или 42U, силовые модули на 20 или 30 кВА/кВт, внутренние или внешние батареи.
 |
 |
 |
 |
Конфигурации моделей
| Артикул |
Установленная мощность, кВА/кВт* |
Байпас, кВА |
Силовые модули |
Макс. ток заряда (на силовой модуль) |
Размеры шкафа** |
Установленные батареи |
Вес нетто (кг) |
|---|---|---|---|---|---|---|---|
| SPM4030U90SB202W4093 | 40 | 90 | 2×20кВА/кВт | 6А | 30U | 40×3×9Ач | 624 |
| SPM4030U80SB202W0 | 40 | 80 | 2×20кВА/кВт | 6А | 30U | Внешние | 252 |
| SPM4042U120SB202W4095 | 40 | 120 | 2×20кВА/кВт | 6А | 42U | 40×5×9Ач | 892 |
| SPM6030U90SB203W4093 | 60 | 90 | 3×20кВА/кВт | 6А | 30U | 40×3×9Ач | 656 |
| SPM6030U80SB203W0 | 60 | 80 | 3×20кВА/кВт | 6А | 30U | Внешние | 284 |
| SPM6030U90SB302W4093 | 60 | 90 | 2×30кВА/кВт | 8А | 30U | 40×3×9Ач | 624 |
| SPM6030U120SB302W0 | 60 | 120 | 2×30кВА/кВт | 8А | 30U | Внешние | 252 |
| SPM6042U120SB203W4095 | 60 | 120 | 3×20кВА/кВт | 6А | 42U | 40×5×9Ач | 924 |
| SPM8030U80SB204W0 | 80 | 80 | 4×20кВА/кВт | 6А | 30U | Внешние | 316 |
| SPM8042U120SB204W4095 | 80 | 120 | 4×20кВА/кВт | 6А | 42U | 40×5×9Ач | 956 |
| SPM9030U90SB303W4093 | 90 | 90 | 3×30кВА/кВт | 8А | 30U | 40×3×9Ач | 656 |
| SPM9030U120SB303W0 | 90 | 120 | 3×30кВА/кВт | 8А | 30U | Внешние | 284 |
| SPM9042U120SB303W4095 | 90 | 120 | 3×30кВА/кВт | 8А | 42U | 40×5×9Ач | 924 |
| SPM10030U120SB205W0 | 100 | 120 | 5×20кВА/кВт | 6А | 30U | Внешние | 368 |
| SPM12030U120SB206W0 | 120 | 120 | 6×20кВА/кВт | 6А | 30U | Внешние | 400 |
| SPM12030U180SB304W0 | 120 | 180 | 4×30кВА/кВт | 8А | 30U | Внешние | 336 |
| SPM12042U120SB304W4095 | 120 | 120 | 4×30кВА/кВт | 8А | 42U | 40×5×9Ач | 956 |
| SPM12042U210SB304W0 | 120 | 210 | 4×30кВА/кВт | 8А | 42U | Внешние | 413 |
| SPM14042U200SB207W0 | 140 | 200 | 7×20кВА/кВт | 6А | 42U | Внешние | 509 |
| SPM15030U180SB305W0 | 150 | 180 | 5×30кВА/кВт | 8А | 30U | Внешние | 368 |
| SPM15042U210SB305W0 | 150 | 210 | 5×30кВА/кВт | 8А | 42U | Внешние | 445 |
| SPM16042U200SB208W0 | 160 | 200 | 8×20кВА/кВт | 6А | 42U | Внешние | 541 |
| SPM18042U200SB209W0 | 180 | 200 | 9×20кВА/кВт | 6А | 42U | Внешние | 573 |
| SPM18042U210SB306W0 | 180 | 210 | 6×30кВА/кВт | 8А | 42U | Внешние | 477 |
| SPM20042U200SB2010W0 | 200 | 200 | 10×20кВА/кВт | 6А | 42U | Внешние | 605 |
| SPM21042U210SB307W0 | 210 | 210 | 7×30кВА/кВт | 8А | 42U | Внешние | 509 |
| SPM30042U300SB3010W0 | 300 | 300 | 10×30кВА/кВт | 8А | 42U | Внешние | 605 |
* Когда температура превышает 30°С, выходной коэффициент мощности снижается до 0,9 при 31-35°С и до 0,8 при 36-40°С.
** Размеры шкафов (Ш×В×Г), мм: малый шкаф 600×1475×1100 (30U); большой шкаф 600×2010×1100 (42U).
Технические характеристики
| Общее | |
|---|---|
| Фазность | 3-фазный вход / 3-фазный выход |
| Параллельная работа | до 2 ИБП (с возможностью работы с общей батарейной группой) |
| Встроенные автоматические выключатели | 3 шт: основной вход, выход, механический байпас |
| Запуск от АКБ (холодный старт) | В наличии |
| Вход | |
| Номинальное напряжение | 3 × 380/400/415 В (3 фазы + нейтраль) |
| Диапазон напряжений | 305-478 В при 100% нагрузке; 208-478 В при нагрузке <70% |
| Номинальная частота | 50/60 Гц (автоматическое распознавание) |
| Диапазон частоты | 40-70 Гц |
| Коэффициент мощности | >0,99 при 100% нагрузке; >0,98 при 50% нагрузке |
| Гармонические искажения (THDi) | < 3% при полной нагрузке |
| Выход | |
| Номинальное напряжение | 3 × 380/400/415 В (3 фазы + нейтраль) |
| Регулировка напряжения (устойчивое состояние) | ≤ ±1% типично (сбалансированная нагрузка); ≤ ±2 % типично (несбалансированная нагрузка) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот (синхронизированный диапазон) | 46-54 Гц или 56-64 Гц |
| Перегрузочная способность | 1 час при 110%, 10 минут при 125%, 1 минута при 150% и 200 мс при >150% |
| Гармонические искажения | ≤ 2% THD (линейная нагрузка); ≤ 4% THD (нелинейная нагрузка) |
| КПД | До 94,5% |
| Батареи | |
| Номинальное напряжение | +/- 216В (12В x 36 шт.) |
| Максимальное напряжение | +/- 240В (12В x 40 шт.) |
| Минимальное напряжение | +/- 192В (12В x 32 шт.) |
| Плавающий заряд | 2,25В / ячейка |
| Ускоренный заряд | 2,35В / ячейка |
| Температурная компенсация | Опция |
| Окружающая среда | |
| Рабочая температура и влажность | 0-40°C, < 95% без образования конденсата |
| Высота над уровнем моря* | < 1000м для номинальной мощности |
| Класс IP | IP 20 |
| Управление | |
| Smart RS-232×2шт / USB | Поддержка Windows 2000/2003/XP/Vista/2008, Windows 7/8/10, Linux and MAC |
| Сухие контакты | Встроенные реле вход/выход: 2шт – входные сигналы, 6шт – выходные сигналы |
| Разъем EMBS | Сигнальный контакт обнаружения состояния внешнего байпасного переключателя |
| Разъем batt. temp × 5шт | Для подключения датчиков термокомпенсации заряда батарей |
| Дополнительный слот | Внутренний слот для подключения карт расширения × 2шт |
| Карта SNMP (опционально) | Управление питанием с помощью SNMP-менеджера и веб-браузера |
| Карта Modbus (опционально) | Управление и мониторинг в режиме реального времени по протоколу Modbus RTU |
| Опционально |
Датчик окружающей среды (температура и влажность) Температурный датчик для термокомпенсации заряда батарей - до 5 шт |
| Соответствия | |
| Стандарты | Безопасность: IEC/EN 60950-1; IEC/EN 62040-1. EMC: IEC/EN 62040-2 Category C3. |
| Сертификация | Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015. |
| Гарантийный срок | 3 года (стандартный) или расширенный |
* Если ИБП установлен или используется в месте, где высота над уровнем моря превышает максимальную высоту, выходная мощность будет снижаться на 1% на каждые 100 м.
Продукция постоянно совершенствуется. Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.
