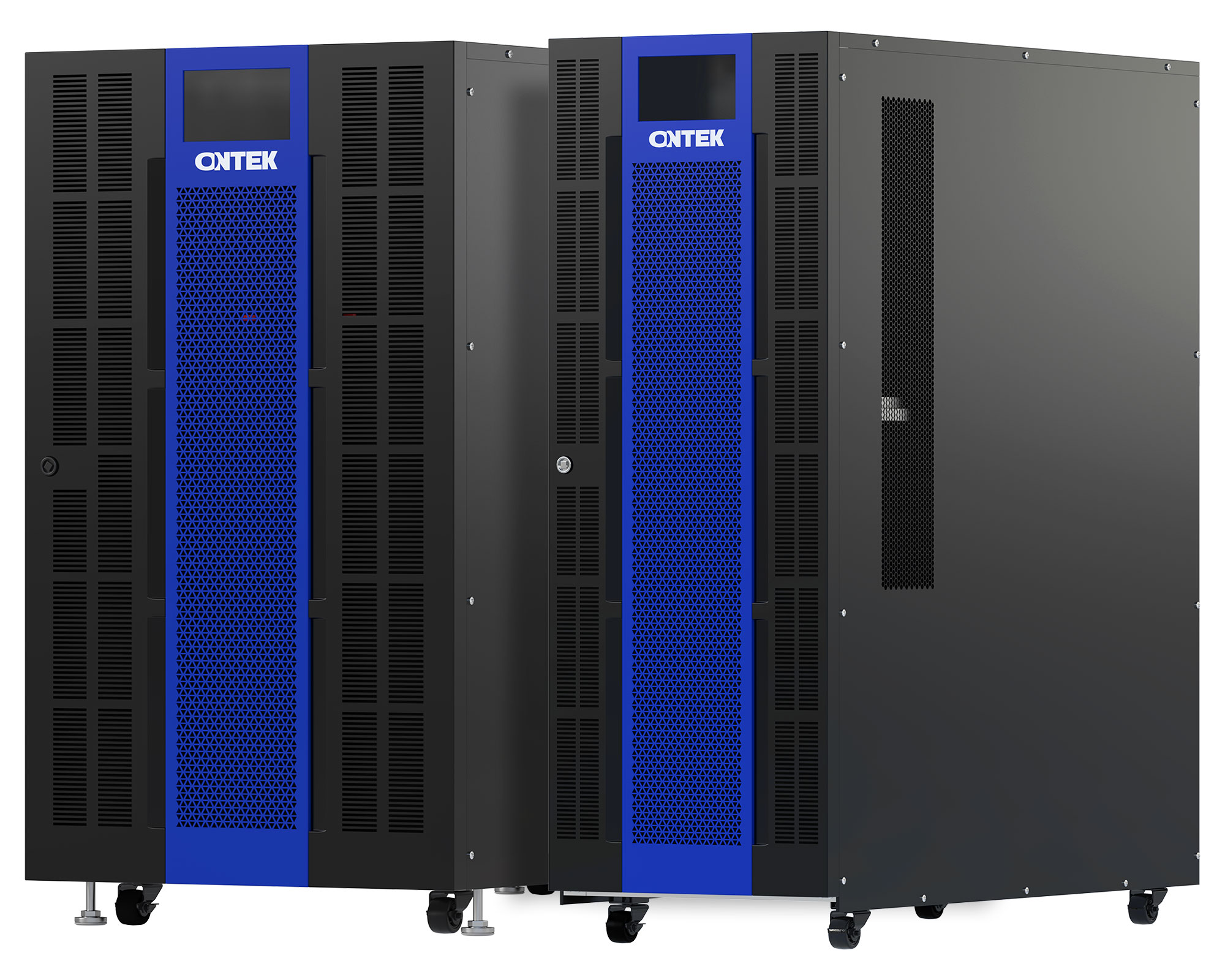

ИБП ONTEK TM 100-200 кВА
- Силовые модули с горячей заменой и фильтром пылезащиты
- Коэффициент выходной мощности 1
- Активная коррекция коэффициента мощности на всех фазах
- Раздельный основной вход и линии байпаса

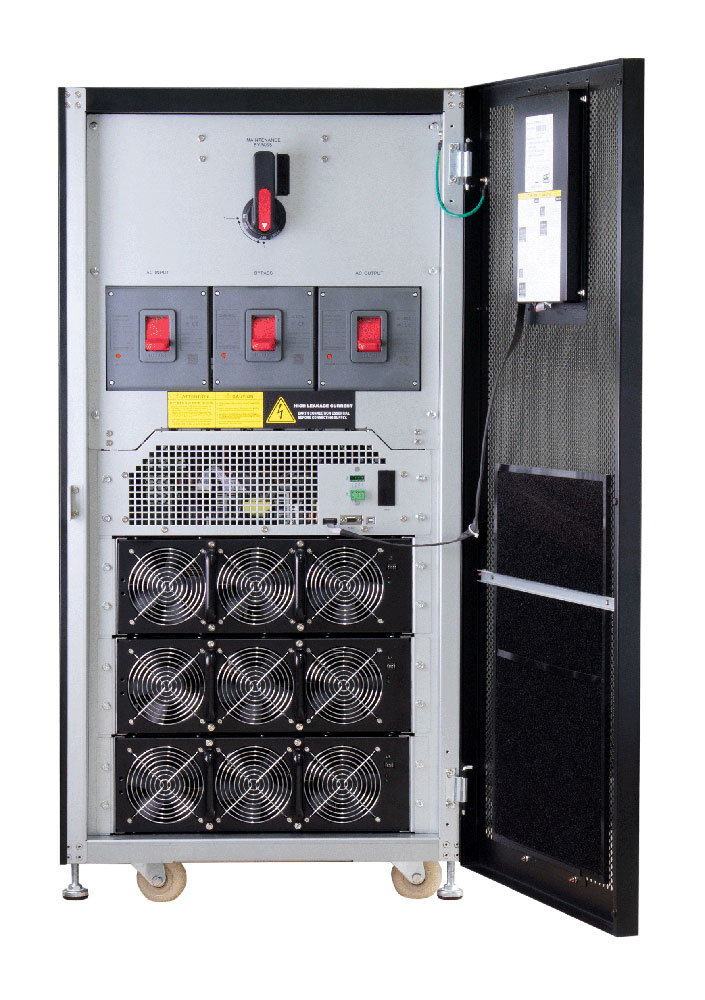

- 4 встроенных переключателя: сетевой вход, вход байпаса, выход, сервисный байпас
- Параллельная работа до 4 ИБП, возможность работы с общей батарейной ёмкостью
- Гибкая конфигурация батарей и настраиваемый ток заряда
- 7" цветной сенсорный ЖК-экран с комплексной информацией, интерфейс русский/английский
- Функция аварийного отключения питания (EPO)
- Совместимость с генераторами
- Широкие возможности мониторинга и управления системой
Компания АЛАС, официальный дистрибутор в РФ, предлагает приобрести ИБП ONTEK
ONTEK - российский бренд промышленных источников бесперебойного питания. В создании ИБП участвует опытная команда инженеров и менеджеров с более чем 20-летним опытом на энергетическом рынке. Автоматизация процессов на производстве позволяет выпускать оборудование высшего качества и точно в срок. ИБП ONTEK обладают прекрасным отношением цены и качества. Инновационный дизайн с передовыми технологиями и энергоэффективностью, высокая надежность, умеренные цены, лучшая сервисная поддержка на всем цикле жизни оборудования обеспечивают популярность ONTEK в России. Как дистрибьютор в РФ предложим вам наилучшие условия поставки.

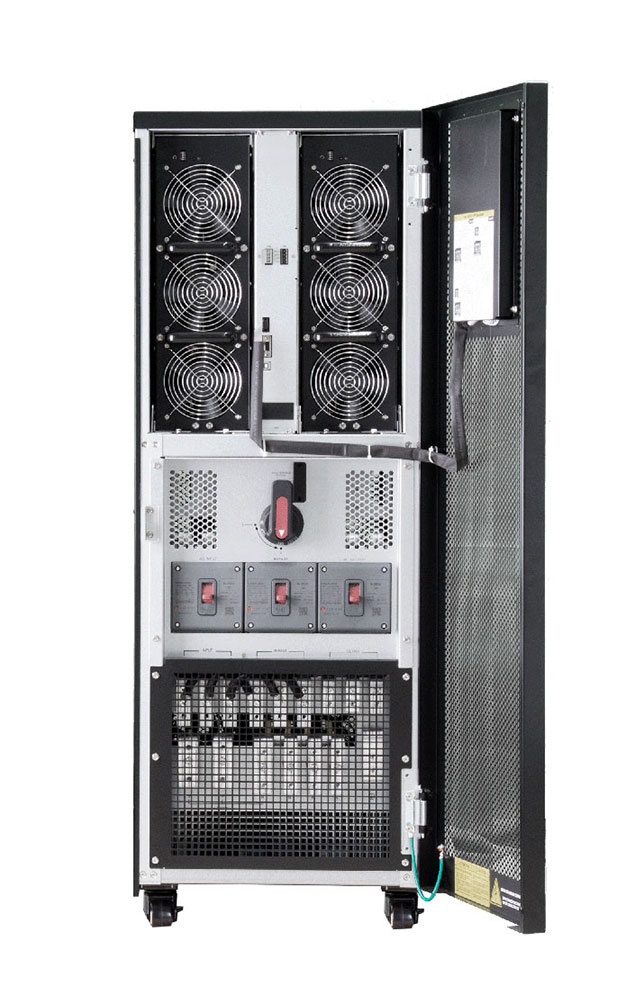

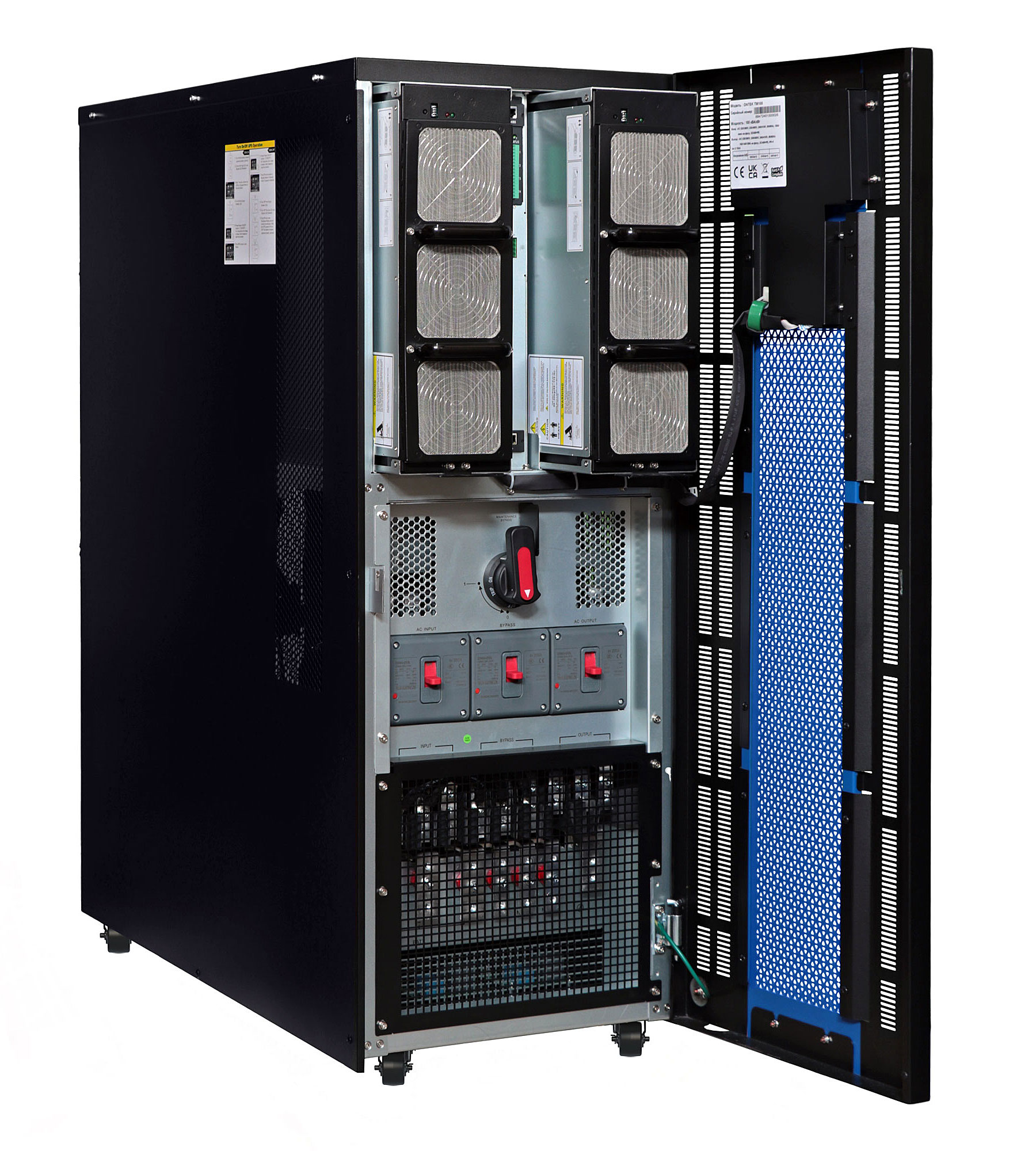

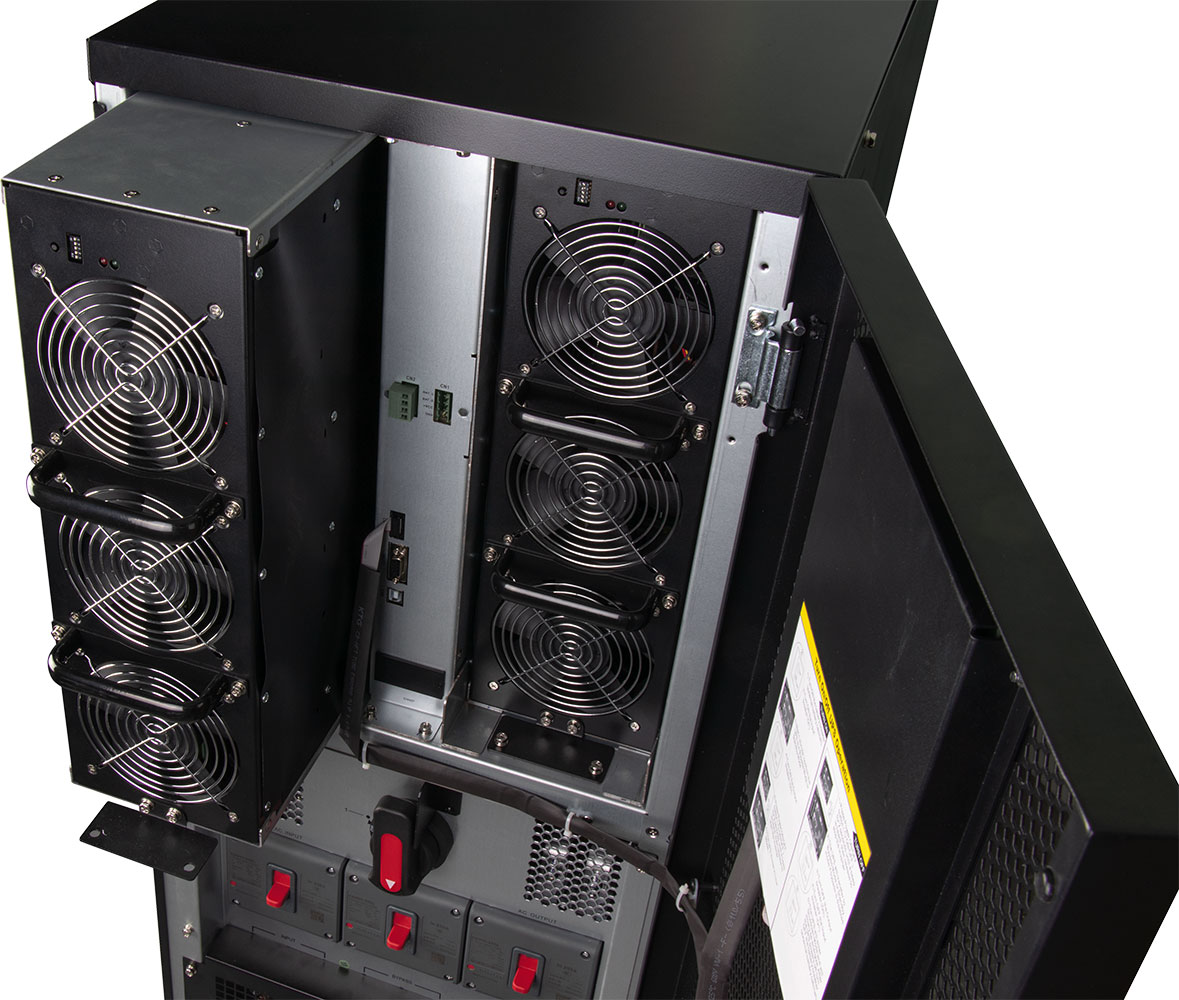

Конструкция на основе заменяемых силовых модулей. Наличие в ИБП серии TM cиловых модулей с горячей заменой и передним доступом снижает среднее время восстановления.
Коэффициент выходной мощности 1. Предоставляет больше активной мощности (Вт) для защиты большего количества оборудования с коэффициентом мощности 1 (PF = 1, кВА = кВт).
Активная коррекция коэффициента мощности на всех фазах. Функция активной коррекции коэффициента мощности (PFC) обеспечивает непревзойденный входной коэффициент мощности 0,99 при общем искажении входного тока высшими гармониками (THDi) менее 4%, что исключает воздействие на другое критически важное оборудование в одной электрической сети и повышает уровень совместимости с генераторами.
Совместимость с генераторами. В режиме работы от генератора устанавливается расширенный диапазон рабочей частоты.
Параллельная работа до 4 устройств с общей батарейной ёмкостью. Возможность работы в параллель для наращивания мощности системы и/или осуществления резервирования. Работа на общий батарейный массив расширяет возможности по конфигурированию системы, а также сокращает затраты при необходимости резервирования или наращивании только силовой части. Настраиваемый ток заряда для продления службы батарей.
Функция аварийного отключения питания (EPO). Возможность экстренного отключения питания ИБП и нагрузки при аварийной ситуации, требующей немедленно обесточить оборудование (например, сработала пожарная сигнализация или другая аварийная система). Реализуется как в виде клеммного подключения на задней панели ИБП для возможности дистанционного отключения, так и в виде аварийной кнопки на передней панели для возможности отключения оператором. EPO представляет собой цепь безопасного сверхнизкого напряжения, которая изолирована от цепей опасного напряжения усиленной изоляцией.
Широкие возможности мониторинга и управления системой. В базовой комплектации ИБП: Smart RS-232×2шт, USB, SNMP-плата, плата Modbus (RS485×2шт) и сухие контакты. Опции: датчик окружающей среды и датчик термокомпенсации заряда батарей.
Режим преобразования частоты 50/60 Гц. Если ваша сеть работает на 50 Гц, а оборудование требует питание на 60 Гц, или же наоборот – данный ИБП решит эту проблему, можно настроить выходной сигнал на определенную частоту 50/60 Гц.
Технические характеристики
| Модель | TM100 | TM120 | TM160 | TM180 | TM200 |
|---|---|---|---|---|---|
| Мощность | 100 кВА/кВт | 120 кВА/кВт | 160 кВА/кВт | 180 кВА/кВт | 200 кВА/кВт |
| Фазность | 3-фазный вход / 3-фазный выход | ||||
| Параллельная работа | до 4 ИБП (с возможностью работы с общей батарейной группой) | ||||
| Встроенные автоматические выключатели | 4 шт: основной вход, выход, вход статического байпаса, механический байпас | ||||
| Моющийся воздушный фильтр силового модуля | Наличие | ||||
| Вход | |||||
| Номинальное напряжение | 3 × 380/400/415 В (3 фазы + нейтраль) | ||||
| Допустимое отклонение входного напряжения | 110-300 В | ||||
| Номинальная частота | 50/60 Гц (автоматическое распознавание) | ||||
| Диапазон частоты | 40 ÷ 70 Гц | ||||
| Коэффициент мощности | ≥ 0,99 при 100% нагрузке | ||||
| Гармонические искажения (THDi) | < 4% при полной нагрузке | ||||
| Выход | |||||
| Номинальное напряжение | 3 × 380/400/415 В (3 фазы + нейтраль) | ||||
| Регулировка напряжения (устойчивое состояние) | ≤ ±1% сбалансированная нагрузка; ≤ ±2% несбалансированная нагрузка | ||||
| Номинальная частота | 50/60 Гц | ||||
| Частотный диапазон (синхронизированный) | 46-54 Гц или 56-64 Гц | ||||
| Перегрузочная способность | 100-110 % в течение 60 мин, 111-125 % в течение 10 мин, 126-150 % в течение 1 мин; 200мс при >150% | 100-123% в течение 60 мин, 124-140% в течение 10 мин, 141-168% в течение 1 мин; 200мс при >168% | 100-110 % в течение 60 мин, 111-125 % в течение 10 мин, 126-150 % в течение 1 мин; 200мс при >150% | ||
| Гармонические искажения | ≤ 2% THD (линейная нагрузка); ≤ 4% THD (нелинейная нагрузка) | ||||
| КПД | |||||
| От сети | 95,5% | ||||
| ЭКО-режим | 98,5% | ||||
| Работа от батареи | 94,5% | ||||
| Байпас | |||||
| Номинальное напряжение | 3 × 380/400/415 В (3 фазы + нейтраль) | ||||
| Диапазон напряжения | -30% ÷ +20% | ||||
| Частотный диапазон | 46-54 Гц или 56-64 Гц | ||||
| Перегрузочная способность | 100-110 % в течение 60 мин, 111-125 % в течение 10 мин, 126-150 % в течение 1 мин; 200мс при >150% | 100-123% в течение 60 мин, 124-140% в течение 10 мин, 141-168% в течение 1 мин; 200мс при >168% | 100-110 % в течение 60 мин, 111-125 % в течение 10 мин, 126-150 % в течение 1 мин; 200мс при >150% | ||
| Батареи и зарядное устройство | |||||
| Батареи | Внешние | ||||
| Запуск от АКБ (холодный старт) | В наличии | ||||
| Номинальное напряжение | ±192 В ÷ ±240 В (регулируется) | ||||
| Макс. напряжение | ±240 В (12В х 40 шт) | ||||
| Мин. напряжение | ±192 В (12В х 32 шт) | ||||
| Плавающее напряжение заряда | 2,28 В / ячейку (2,25 ÷ 2,33 регулируется) | ||||
| Напряжение ускоренного заряда | 2, 35 В / ячейку | ||||
| Температурная компенсация | Да | ||||
| Максимальный ток заряда (регулируется) | 24А | 36А | 54А | ||
| Индикация | |||||
| Дисплей | 7" ЖК сенсорный экран с комплексной информацией | ||||
| Поддерживаемые языки | Русский, английский | ||||
| Физические параметры | |||||
| Класс IP | IP 20 | ||||
| Габариты, Ш×В×Г (мм) | 430×1200×1000 | 600×1200×1000 | |||
| Вес нетто, (кг) | 200 | 260 | 265 | ||
| Окружающая среда | |||||
| Рабочая температура и влажность | 0-40°C, < 95% без образования конденсата | ||||
| Высота над уровнем моря* | 0 ~ 1000 м при номинальной нагрузке | ||||
| Управление | |||||
| Smart RS-232×2шт / USB | Поддержка семейств Windows®, Linux и MAC | ||||
| Карта SNMP | Управление питанием с помощью SNMP-менеджера и веб-браузера | ||||
| Карта Modbus (RS485×2шт) | Управление и мониторинг в режиме реального времени по протоколу Modbus RTU | ||||
| Сухие контакты | Встроенные реле вход/выход: 2шт – входные сигналы, 6шт – выходные сигналы | ||||
| Разъем batt. temp × 5шт | Для подключения датчиков термокомпенсации заряда батарей | ||||
| Дополнительный слот | Внутренний слот для подключения карт расширения × 2шт | ||||
| Опционально |
Датчик окружающей среды (температура и влажность) Температурный датчик для термокомпенсации заряда батарей - до 5 шт |
||||
| Соответствия | |||||
| Стандарты | Безопасность: IEC/EN 62040-1. EMC: IEC/EN 62040-2 | ||||
| Сертификация | Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015 | ||||
| Гарантийный срок | 2 года (стандартный) или расширенный | ||||
* Если ИБП установлен или используется в месте, где высота над уровнем моря превышает максимальную высоту, выходная мощность будет снижаться на 1% на каждые 100 м.
Спецификации продукта могут быть изменены без предварительного уведомления.
