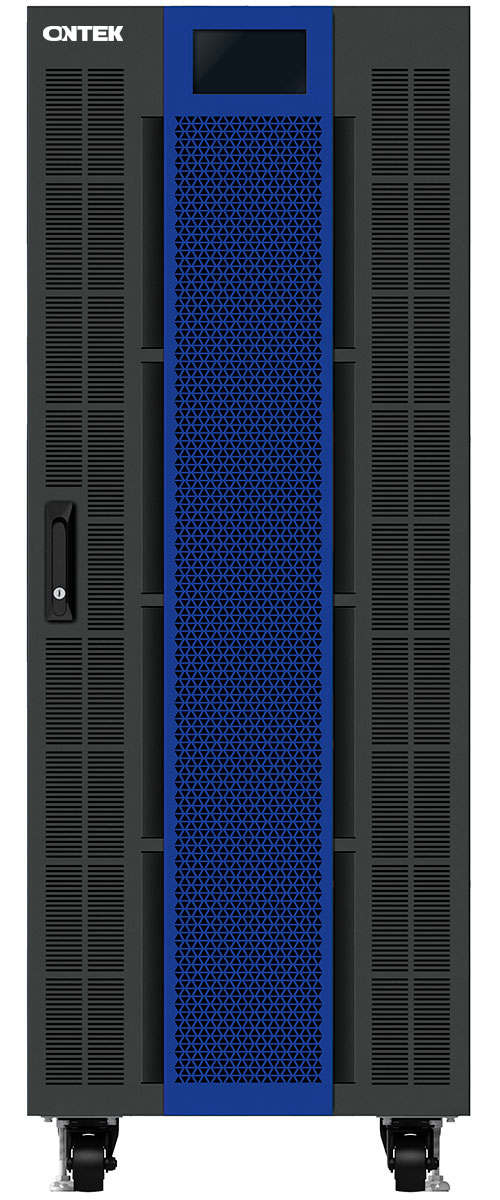

ИБП ONTEK TM ISO 60-200 кВА
- Встроенный выходной изолирующий трансформатор
- Силовые модули с горячей заменой и фильтром защиты от пыли
- Коэффициент выходной мощности 1
- Активная коррекция коэффициента мощности на всех фазах
- Раздельный основной вход и линии байпаса
- 4 встроенных переключателя: сетевой вход, вход байпаса, выход, сервисный байпас
- Параллельная работа до 4 ИБП, возможность работы с общей батарейной ёмкостью
- Гибкая конфигурация батарей и настраиваемый ток заряда
- 7" цветной сенсорный ЖК-экран с комплексной информацией, интерфейс русский/английский
- Функция аварийного отключения питания (EPO)
- Совместимость с генераторами
- Широкие возможности мониторинга и управления системой
Компания АЛАС, официальный дистрибутор в РФ, предлагает приобрести ИБП ONTEK
ONTEK - российский бренд промышленных источников бесперебойного питания. В создании ИБП участвует опытная команда инженеров и менеджеров с более чем 20-летним опытом на энергетическом рынке. Автоматизация процессов на производстве позволяет выпускать оборудование высшего качества и точно в срок. ИБП ONTEK обладают прекрасным отношением цены и качества. Инновационный дизайн с передовыми технологиями и энергоэффективностью, высокая надежность, умеренные цены, лучшая сервисная поддержка на всем цикле жизни оборудования обеспечивают популярность ONTEK в России. Как дистрибьютор в РФ предложим вам наилучшие условия поставки.
ИБП с гальванической развязкой. Встроенный изолирующий трансформатор в ИБП серии TM ISO устраняет синфазный шум и обеспечивает максимально чистое питание критически важного оборудования в самых сложных условиях.

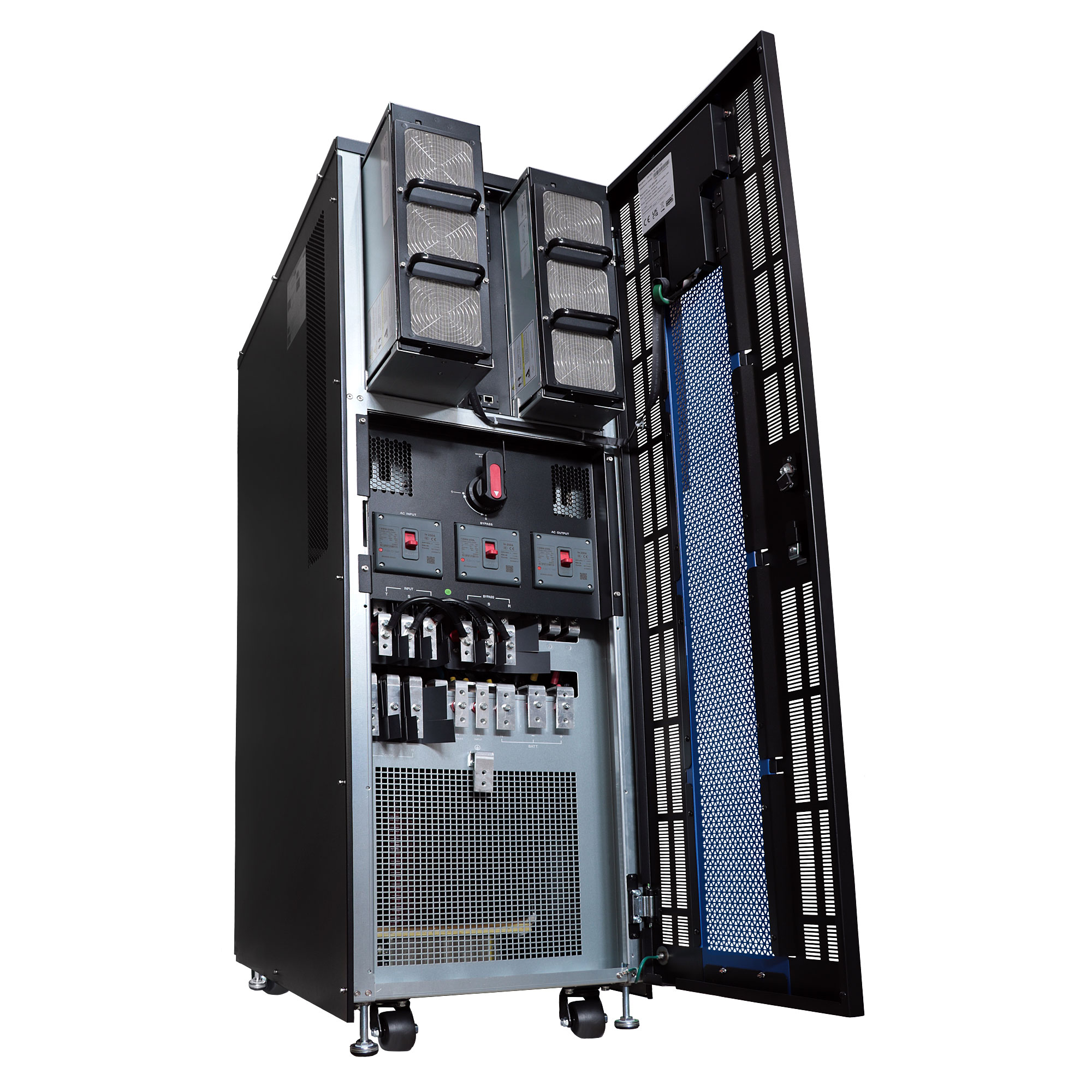

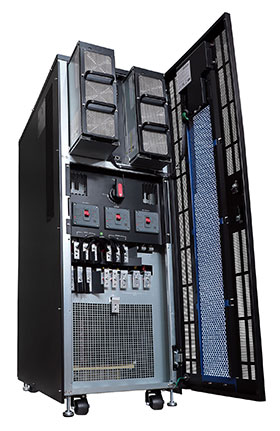

Конструкция на основе заменяемых силовых модулей. Наличие в ИБП серии TM ISO cиловых модулей с горячей заменой и передним доступом снижает среднее время восстановления (MTTR).
Коэффициент выходной мощности 1. Предоставляет больше активной мощности (Вт) для защиты большего количества оборудования с коэффициентом мощности 1 (PF = 1, кВА = кВт).
Активная коррекция коэффициента мощности на всех фазах. Функция активной коррекции коэффициента мощности (PFC) обеспечивает непревзойденный входной коэффициент мощности 0,99 при общем искажении входного тока высшими гармониками (THDi) менее 5%, что исключает воздействие на другое критически важное оборудование в одной электрической сети и повышает уровень совместимости с генераторами.
Параллельная работа до 4 устройств с общей батарейной ёмкостью. Возможность работы в параллель для наращивания мощности системы и/или осуществления резервирования. Работа на общий батарейный массив расширяет возможности по конфигурированию системы, а также сокращает затраты при необходимости резервирования или наращивании только силовой части. Настраиваемый ток заряда для продления службы батарей.
Функция аварийного отключения питания (EPO). Возможность экстренного отключения питания ИБП и нагрузки при аварийной ситуации, требующей немедленно обесточить оборудование (например, сработала пожарная сигнализация или другая аварийная система). Реализуется как в виде клеммного подключения на задней панели ИБП для возможности дистанционного отключения, так и в виде аварийной кнопки на передней панели для возможности отключения оператором. EPO представляет собой цепь безопасного сверхнизкого напряжения, которая изолирована от цепей опасного напряжения усиленной изоляцией.
Широкие возможности мониторинга и управления системой. В базовой комплектации ИБП: Smart RS-232×2шт, USB, SNMP-плата, плата Modbus (RS485×2шт) и сухие контакты. Два внутренних слота для подключения карт расширения. Опции: датчик окружающей среды и датчик термокомпенсации заряда батарей.
Совместимость с генераторами. В режиме работы от генератора устанавливается расширенный диапазон рабочей частоты.
Режим преобразования частоты 50/60 Гц. Если ваша сеть работает на 50 Гц, а оборудование требует питание на 60 Гц, или же наоборот – данный ИБП решит эту проблему, можно настроить выходной сигнал на определенную частоту 50/60 Гц.
Технические характеристики
Модель | TM ISO 60 | TM ISO 100 | TM ISO 120 | TM ISO 180 | TM ISO 200 |
---|---|---|---|---|---|
Мощность | 60кВА/60кВт | 100кВА/100кВт | 120кВА/120кВт | 180кВА/180кВт | 200кВА/200кВт |
Фазность | 3-фазный вход / 3-фазный выход | ||||
Параллельная работа | до 4 ИБП (с возможностью работы с общей батарейной группой) | ||||
Встроенные автоматические выключатели | 4 шт: основной вход, выход, вход статического байпаса, механический байпас | ||||
Моющийся воздушный фильтр силового модуля | Наличие | ||||
Вход | |||||
Номинальное напряжение | 3 × 380/400/415 В переменного тока (3Ф+Н) | ||||
Диапазон напряжений | 110–300 В переменного тока при нагрузке 50%;
187–276 В переменного тока при нагрузке 100% |
||||
Номинальная частота | 50/60 Гц (автоматическое определение) | ||||
Диапазон частот | 40 Гц ~ 70 Гц | ||||
Гармонические искажения (THDi) | < 5% при полной линейной нагрузке | ||||
Выход | |||||
Выходное напряжение | 3 × 380/400/415 В переменного тока (3Ф+Н) | ||||
Регулировка напряжения переменного тока | ≦ ± 1% Типично (сбалансированная нагрузка) | ||||
Номинальная частота | 50/60 Гц ± 1 Гц | ||||
Диапазон частот (синхронизированный диапазон) | 46–54 Гц или 56–64 Гц | ||||
Допустимая перегрузка | ≦ 110% в течение 1 часа, 111% ~ 125% в течение 10 минут, 126% ~ 150% в течение 1 минуты и >150% в течение 200 мс. | ||||
Гармонические искажения | ≦ 2% THD (линейная нагрузка) | ||||
Время перехода на батарею | 0 мс | ||||
Форма сигнала в батарейном режиме | Чистая синусоида | ||||
КПД | |||||
Режим переменного тока | 92,3% | ||||
ЭКО-режим | 95,8% | ||||
Режим работы от батареи | 91,3% | ||||
Батареи и зарядное устройство | |||||
Батареи | Внешние | ||||
Запуск от АКБ (холодный старт) | В наличии | ||||
Ток заряда (регулируемый) | 18А | 24А | 36А | 54А | 54А |
Номинальное напряжение | +/- 192 В ~ +/- 240 В (по выбору) | ||||
Максимальное напряжение | +/- 240 В (12 В х 40 шт.) | ||||
Минимальное напряжение | +/- 192 В (12 В х 32 шт.) | ||||
Плавающее напряжение заряда | 2,28 В/ячейка (2,25–2,33 по выбору) | ||||
Напряжение ускоренного заряда | 2,35 В/ячейку | ||||
Температурная компенсация | Да | ||||
Байпас | |||||
Номинальное напряжение | 3 × 380/400/415 В переменного тока (3Ф+Н) | ||||
Диапазон напряжений | -30% ~ +20% | ||||
Частотный диапазон | 46–54 Гц или 56–64 Гц | ||||
Допустимая перегрузка | ≦ 110% в течение 1 часа, 111% ~ 125% в течение 10 минут, 126% ~ 150% в течение 1 минуты и >150% в течение 200 мс. | ||||
Индикация | |||||
ЖК-дисплей | Входное/выходное напряжение, входная/выходная частота, нагрузка в ВА/Вт, емкость батареи, оставшееся время автономии и индикация неисправности входного сигнала. | ||||
Звуковые оповещения | Режим батареи: звук каждые 10 секунд. Низкий заряд батареи: звук каждую секунду. Перегрузка: звук каждые 0,5 секунд. Ошибка: постоянный звук. | ||||
Поддерживаемые языки | Русский, английский | ||||
Физические параметры | |||||
Габариты, Ш×В×Г (мм) | 600×1200×1000 | 480×1600×1000 | 480×1600×1000 | 600×2000×1000 | 600×2000×1000 |
Вес нетто, (кг) | 334 | 517 | 557 | 826 | 866 |
Окружающая среда | |||||
Рабочая температура и влажность | 0-40°C, < 95% без образования конденсата | ||||
Управление | |||||
Smart RS-232×2шт / USB | Поддержка семейств Windows®, Linux и MAC | ||||
Карта SNMP | Управление питанием с помощью SNMP-менеджера и веб-браузера | ||||
Карта Modbus (RS485×2) | Управление и мониторинг в режиме реального времени по протоколу Modbus RTU | ||||
Сухие контакты | Встроенные реле вход/выход: 2шт – входные сигналы, 6шт – выходные сигналы | ||||
Разъем batt. temp × 5шт | Для подключения датчиков термокомпенсации заряда батарей | ||||
Дополнительный слот | Внутренний слот для подключения карт расширения × 2шт | ||||
Опционально | Датчик окружающей среды (температура и влажность);
Температурный датчик для термокомпенсации заряда батарей - до 5 шт. |
||||
Соответствия | |||||
Сертификация | Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015 | ||||
Гарантийный срок | 3 года (стандартный) или расширенный |
Спецификации продукта могут быть изменены без предварительного уведомления.
