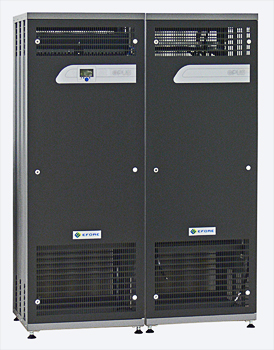

ЭПУ Enedo (Efore) OPUS C 19.2 CS

Система питания постоянного тока в кабинете OPUS C 19.2 CS обеспечивает бесперебойное питание постоянным напряжением 24В, 48В, 60В, 110В и 220В ответственные нагрузки в таких областях как промышленность, энергетика, автоматизация и другие потребители постоянного тока. Данная система питания покрывает мощностной диапазон от 1600 Вт до 19200 Вт (1.6 – 19.2 кВт ).

Система построена на выпрямительных модулях MRC 1600  с конвекционным охлаждением по схеме взаимного резервирования. С помощью контроллера VIDI или VIDI+ осуществляется управление и  контроль, а также удаленный мониторинг по протоколу SNMP. Система питания в шкафу имеет место под аккумуляторные батареи, широкий набор опции, клемм и разъемов для подключения к сети электроснабжения, линиям нагрузки, аккумуляторной батарее и каналам сигнализации. Система питания EFORE OPUS C 19.2 CS удобна при монтаже и эксплуатации, а стильный дизайн позволяет монтировать систему в доступных глазу местах.

Основные характеристики системы

  • Высоконадежные бесшумные выпрямители MRC 1600 с конвекционным охлаждением
  • Максимальное выходная мощность 19.2 kW
  • Распределение нагрузки с сигнализацией состояния защитных устройств
  • Опции: заряд с температурной компенсацией, контакторы нагрузки и батарей, мониторинг батарей, входные и выходные сигналы аварий, удаленный контроль, защита от перенапряжения и контроль сопротивления изоляции
  • Возможна комплектация инвертерами
  • Напольная система в шкафах 1600 и 2000.
  • Версии систем 24, 48, 60, 110 и 220 VDC

Почему выбирают оборудование постоянного тока Enedo

Развернуть

Enedo - международная компания из Финляндии, на рынке с 1975г. Разрабатывает и производит нестандартные и стандартные системы питания постоянного тока, источники питания переменного / постоянного тока для широкого спектра отраслевых промышленных приложений. Наша компания АЛАС является генеральным дистрибьютором Enedo в РФ.

О компании Enedo Партнерская программа

✔ Диапазон напряжения от 24В до 220В.

✔ Повышенная надежность благодаря отсутствию вентиляторов.

✔ Гарантия до 5 лет.

✔ Модульная конструкция.

✔ Варианты исполнения: напольное, стоечное, настенное.

✔ Соответствие стандарту МЭК 61850.

Наши Заказчики рекомендуют оборудование Enedo





Технические характеристики системы

Модели OPUS C 48-19.2 CS OPUS C 60-19.2 CS OPUS C 110-19.2 CS OPUS C 220-19.2 CS
Общие характеристики
Охлаждение естественная конвекция
Степень защиты IP 20
Пользовательский интерфейс контроллера дисплей и непосредственное управление с внешней передней панели
Распределение и подключения внутри кабинета, ввод кабелей сверху (снизу – под заказ)
Выпрямители максимум 12 шт.
Материал Дверь и стойка - оцинкованные стальные панели толщиной 1-1.5 мм
Цвет Стойка цвета 7037, дверь цвета 7035 палитры RAL
Монтаж Кабинет для монтажа на пол
Входные параметры
Соединения цепей переменного тока 3L+N+PE
Номинальное напряжение 230/400 VAC
Диапазон с полной мощностью 180-275 VAC
Диапазон с сокращенной мощностью 140-180 VAC
Частота от 45 до 65 Hz
Номинальный ток 2 х 15.2 A/фаза 15.2 A/фаза 15.2 A/фаза 15.2 A/фаза
Максимальный ток 2 х 19.4 A/фаза 19.4 A/фаза 19.4 A/фаза 19.4 A/фаза
Пусковой ток 17 A/выпрямитель
Защита выпрямителей автомат 16 А/выпрямитель
Сетевые клеммы 10 мм2
Рекомендуемые внешние защитные устройства автомат 2 х 3 х 25 A, 1Р автомат 25 A, 3Р автомат 40 A, 3Р
Отключение от сети электроснабжения внутренний выключатель 2 х 40 А, 1Р внутренний выключатель 40 А, 3Р
Выходные параметры
Номинальное напряжение 48 VDC 60 VDC 110 VDC 220 VDC
Диапазон напряжения от 42 до 58 VDC от 51 до 72 VDC от 97 до 132 VDC от 189 до 265 VDC
Отключение при перенапряжении 60 VDC 73 VDC 135 VDC 270 VDC
Шум <100 mVp-p
Номинальный ток 394 A при 48 V 322 A при 60 V 172.8 A при 110 V 86.4 A при 220 V
Выходной ток 354 A при 54.5 V 281 A при 68.1 V 156 A при 123.6 V 79,2 A при 245.3 V
Номинальная мощность 19200 W
Мощность с резервированием 17600 W (с N+1)
Выходные клеммы максимум 25 мм2
Подключение батарей
Автоматический выключатель 1-2 шт. на 400 A, 1Р 1 шт. на 100 A, 2Р
Батарейные полки 2 или 3 шт., зависит от конфигурации шкафа
Контроллер
VIDI основной контроллер
VIDI+ расширенный контроллер
VIDI I/O контроллер с расширенным вводом/выводом
VIDI+ I/O контроллер с расширенными функциями, интерфейсами и вводом/выводом
Распределение нагрузки (с сигнализацией)
Количество автоматических выключателей до 36 шт. зависит от модуля LCF, 1Р до 14 шт. зависит от модуля LCF, 2Р
Количество плавких вставок габарита NH00 до 18 шт. - зависит от модуля LCF до 7 шт. - зависит от модуля LCF
Номиналы автоматов 2...63 А 2..50 A
Номиналы плавких вставок 6…125 А
Другие опции
Температурный датчик для заряда с температурной компенсацией
Защита батарей от глубокого разряда 200 А/400 А, 1Р 100 А, 2Р 50 А, 2Р
Отключение неприоритетной назгузки 200 А/400 А, 1Р 50 А, 2Р
Дополнительные батарейные автоматы 1 шт. на 200 A 1 шт. на 200 A 1 шт. на 100 A, 2Р 1 шт. на 50 A, 2Р
Защита от динамического перенапряжения возможна установка на входе
Инверторы дополнительные инверторы серии OPUS
Контроль изоляции изолированных полюсов устройство непрерывного контроля сопротивления изоляции
Размеры
Высота 1600 или 2000 мм 2000 мм
Ширина 600 мм
Глубина 600 мм
Вес без выпрямителей 85 кг
Параметры внешней среды
Диапазон рабочих температур (мин./макс.) от -5 до +50 °C (снижение мощности при t° выше +70 °C)
Влажность (макс.) 95 % (относительная влажность, без конденсации)
Высота расположения 2000 м. над уровнем моря
По безопасности IEC/EN 60950-1
По излучению ETSI EN 300 386 and IEC 61000-6-4

Выпрямительные модули

Выпрямительные модули MRC разработаны и оптимизированы специально для использования в промышленности и телекоммуникационной отрасли. Выпрямители MRC с конвекционным охлаждением являются основными структурными модулями систем электропитания серии OPUS C. Выходная мощность выпрямителя составляет 1600W при напряжении 48, 60 110 VDC или 220 VDC и 1100W при напряжение 24.

Выпрямитель работает от однофазного напряжения сети электроснабжения. Управление выпрямительными модулями MRC осуществляется посредством системного контроллера или автономно, при отключенных или подключенных параллельно батареях.

Основные характеристики выпрямителей

  • Конвекционное охлаждение
  • Напряжение 24, 48, 60, 110 VDC и 220 VDC
  • Выходная мощность 1600W при напряжении 48, 60 110 VDC или 220 VDC и 1100W при напряжение 24.
  • Постоянные характеристики уровня выходной мощности
  • Номинальное входное напряжение 230 VAC, диапазон от 140 до 290 VAC
  • Активное разделение тока нагрузки
  • Внутренняя защита от перегрева
  • Цифровая передача данных контроллеру VIDI через шину CAN

Технические характеристики выпрямителей

Соединения
Соединение цепей переменного тока Входной разъем IEC 320 / 10 A male
Соединение цепей постоянного тока Шины постоянного тока FCI TwinBlade™ (IO)
Соединение модуля PowerCAN 2 разъема RJ45
Условия и параметры внешней
Охлаждение Естественная конвекция
Акустические шум < 40 децибел (A)
Диапазон рабочих температур (мин./макс.) от -20 до +50 °C (снижение номинальной мощности при t° выше +70 °C)
Температура хранения (мин./макс) от -40 до +70 °C
Влажность (макс.) 95 % (относительная влажность, без конденсации)
Высота расположения (макс.) 2000 м. над уровнем моря
Соответствие стандартам
По электромагнитной совместимости ETSI EN 300 386:2005
По требованиям охраны окружающей среды Эксплуатация: ETS 300 019-2-3 cl T3.2
Хранение: ETS 300 019-2-1 cl T1.2
Транспортировка: ETS 300 019-2-2 cl T2.3
По безопасности IEC/EN 60950-1 издание 2 (2005-12)
Сертификация CE, CB
Соответствие RoHS, WEEE соответствует директиве 2002/95/EC
Стандарты качества производство и готовая продукция соответствуют ISO 9001, ISO 14001
