ШОТ Opus HE DC шкаф оперативного тока

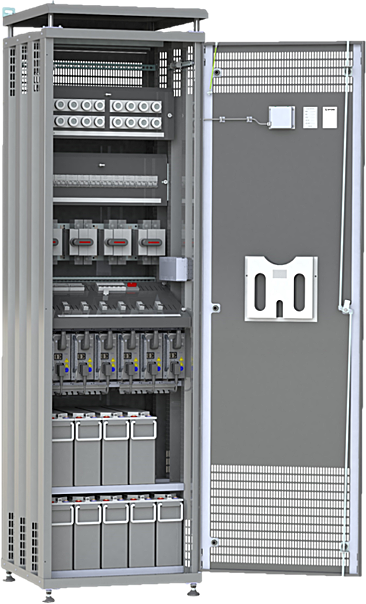

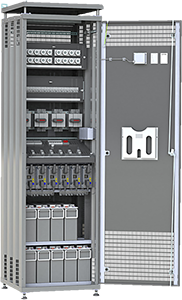

Шкафы управления оперативным током "Opus HE" являются конфигурируемыми, масштабируемыми, с резервированием N + 1. Обладают естественным конвекционным охлаждением. Разработаны для удовлетворения требований критически важных инфраструктурных приложений.
Кликните для увеличения
Главные особенности
✔ КПД до 97%
✔ Без вентилятора - охлаждение естественной конвекцией
✔ Выходные напряжения: 24, 48, 60, 110, 125 и 220 В постоянного тока
✔ Масштабируемая мощность от 1,5 кВт до 24 кВт, резервирование N + 1

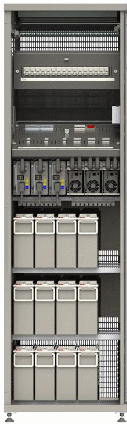

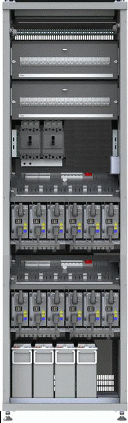

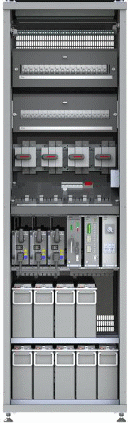

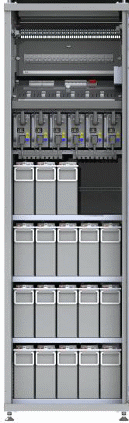

✔ Возможности конфигурации шкафа:
- 1-3 батарейные полки
- автоматический выключатель защиты АКБ
- панели распределения нагрузки
- плавкие вставки
✔ Модуль защиты АКБ от глубокого разряда
✔ Датчик термокомпенсации
✔ Дополнительные батарейные кабинеты со встроенным модулем защиты IP31
Описание в PDF: ШОТ OPUS HE Выпрямители Контроллер Опросный лист
Энергосистемы OPUS HE - это надежные системы резервного питания, которые обеспечивают выходную мощность от 2 до 24 кВт при 48, 60, 110, 125 и 220 В постоянного тока и от 1,5 до 18 кВт при выходе 24 В постоянного тока. Шкафы имеют стандартные конфигурации для 3, 6 или 12 выпрямительных модулей MHE, контроллеров VIDI +, соединений для сети и аккумулятора, а также предохранителей или автоматических выключателей распределения нагрузки. Системы могут быть легко адаптированы к уникальным требованиям применения путем изменения количества выпрямителей, предохранителей батарей, полок для батарей, распределения нагрузки и многих других функций.
В дополнение к 12 конфигурируемым реле аварийных сигналов, системы можно удаленно контролировать с помощью современных протоколов связи, таких как Ethernet TCP / IP, Modbus TCP / IP, SCADA IEC61850, SNMP и RS-232.
Энергетические системы OPUS HE обеспечивают КПД до 97%, масштабируются от 1,5 кВт до 24 кВт и подходят для использования на подстанциях электропередачи, распределительных подстанциях, железнодорожных сигнальных и подстанциях, обрабатывающей промышленности и телекоммуникациях.
Почему выбирают оборудование постоянного тока Enedo
Развернуть
Enedo - международная компания из Финляндии, на рынке с 1975г. Разрабатывает и производит нестандартные и стандартные системы питания постоянного тока, источники питания переменного / постоянного тока для широкого спектра отраслевых промышленных приложений. Наша компания АЛАС является генеральным дистрибьютором Enedo в РФ.
О компании Enedo Партнерская программа
✔ Диапазон напряжения от 24В до 220В.
✔ Повышенная надежность благодаря отсутствию вентиляторов.
✔ Гарантия до 5 лет.
✔ Модульная конструкция.
✔ Варианты исполнения: напольное, стоечное, настенное.
✔ Соответствие стандарту МЭК 61850.
Наши Заказчики рекомендуют оборудование Enedo
| Модель | Max вых. мощность (кВт) | Вх. напряжение перем. тока (В) | Диапазон вых. напряжения пост. тока (В) | Min вых. ток | Max вых. ток |
|---|---|---|---|---|---|
| OPUS HE 24-4.5 OC2066 F | 4,5 | 85-300 | 21-33 | 62,5 | 187,5 |
- Максимальное количество выпрямителей: 3
- Полки для батарей: 1-4
- Min вых. напряжение: 21v
- Номинальное вых. напряжение: 24v
- Max вых. напряжение: 33v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 24-9.0 OC2066 F | 9,0 | 85-300 | 21-33 | 62,5 | 375 |
- Максимальное количество выпрямителей: 6
- Полки для батарей: 1-4
- Min вых. напряжение: 21v
- Номинальное вых. напряжение: 24v
- Max вых. напряжение: 33v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 24-18.0 OC2066 F | 18,0 | 85-300 | 21-33 | 62,5 | 750 |
- Максимальное количество выпрямителей: 12
- Полки для батарей: 1-4
- Min вых. напряжение: 21v
- Номинальное вых. напряжение: 24v
- Max вых. напряжение: 33v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 48-6.0 OC2066 F | 6,0 | 85-300 | 42-59 | 41,7 | 125 |
- Максимальное количество выпрямителей: 3
- Полки для батарей: 1-4
- Min вых. напряжение: 42v
- Номинальное вых. напряжение: 48v
- Max вых. напряжение: 59v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 48-12.0 OC2066 F | 12,0 | 85-300 | 42-59 | 41,7 | 250 |
- Максимальное количество выпрямителей: 6
- Полки для батарей: 1-4
- Min вых. напряжение: 42v
- Номинальное вых. напряжение: 48v
- Max вых. напряжение: 59v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 48-24.0 OC2066 F | 24,0 | 85-300 | 42-59 | 41,7 | 500 |
- Максимальное количество выпрямителей: 12
- Полки для батарей: 1-4
- Min вых. напряжение: 42v
- Номинальное вых. напряжение: 48v
- Max вых. напряжение: 59v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 60-6.0 OC2066 F | 6,0 | 85-300 | 51-72 | 33,3 | 100 |
- Максимальное количество выпрямителей: 3
- Полки для батарей: 1-4
- Min вых. напряжение: 51v
- Номинальное вых. напряжение: 60v
- Max вых. напряжение: 72v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 60-12.0 OC2066 F | 12,0 | 85-300 | 51-72 | 33,3 | 200 |
- Максимальное количество выпрямителей: 6
- Полки для батарей: 1-4
- Min вых. напряжение: 51v
- Номинальное вых. напряжение: 60v
- Max вых. напряжение: 72v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 60-24.0 OC2066 F | 24,0 | 85-300 | 51-72 | 33,3 | 400 |
- Максимальное количество выпрямителей: 12
- Полки для батарей: 1-4
- Min вых. напряжение: 51v
- Номинальное вых. напряжение: 60v
- Max вых. напряжение: 72v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 110-6.0 OC2066 F | 6,0 | 85-300 | 90-150 | 18,5 | 55,5 |
- Максимальное количество выпрямителей: 3
- Полки для батарей: 1-4
- Min вых. напряжение: 90v
- Номинальное вых. напряжение: 110v
- Max вых. напряжение: 150v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 110-12.0 OC2066 F | 12,0 | 85-300 | 90-150 | 18,5 | 111 |
- Максимальное количество выпрямителей: 6
- Полки для батарей: 1-4
- Min вых. напряжение: 90v
- Номинальное вых. напряжение: 110v
- Max вых. напряжение: 150v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 110-24.0 OC2066 F | 24,0 | 85-300 | 90-150 | 18,5 | 222 |
- Максимальное количество выпрямителей: 12
- Полки для батарей: 1-4
- Min вых. напряжение: 90v
- Номинальное вых. напряжение: 110v
- Max вых. напряжение: 150v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 125-6.0 OC2066 F | 6,0 | 85-300 | 100-160 | 16,7 | 50 |
- Максимальное количество выпрямителей: 3
- Полки для батарей: 1-4
- Min вых. напряжение: 100v
- Номинальное вых. напряжение: 125v
- Max вых. напряжение: 160v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 125-12.0 OC2066 F | 12,0 | 85-300 | 100-160 | 16,7 | 100 |
- Максимальное количество выпрямителей: 6
- Полки для батарей: 1-4
- Min вых. напряжение: 100v
- Номинальное вых. напряжение: 125v
- Max вых. напряжение: 160v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 125-24.0 OC2066 F | 24,0 | 85-300 | 100-160 | 16,7 | 200 |
- Максимальное количество выпрямителей: 12
- Полки для батарей: 1-4
- Min вых. напряжение: 100v
- Номинальное вых. напряжение: 125v
- Max вых. напряжение: 160v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 220-6.0 OC2066 F | 6,0 | 85-300 | 178-280 | 18,5 | 27,8 |
- Максимальное количество выпрямителей: 3
- Полки для батарей: 1-4
- Min вых. напряжение: 178v
- Номинальное вых. напряжение: 220v
- Max вых. напряжение: 280v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 220-12.0 OC2066 F | 12,0 | 85-300 | 178-280 | 18,5 | 55,5 |
- Максимальное количество выпрямителей: 6
- Полки для батарей: 1-4
- Min вых. напряжение: 178v
- Номинальное вых. напряжение: 220v
- Max вых. напряжение: 280v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
| OPUS HE 220-24.0 OC2066 F | 24,0 | 85-300 | 178-280 | 18,5 | 111 |
- Максимальное количество выпрямителей: 12
- Полки для батарей: 1-4
- Min вых. напряжение: 178v
- Номинальное вых. напряжение: 220v
- Max вых. напряжение: 280v
- КПД: 97%
- Диапазон рабочих температур: От -25 до +60 °C
- Охлаждение: естественная конвекция
- Контроль и мониторинг: Контроллер VIDI+
- Безопасность: EN61439-1, EN61439-2; Железная дорога EN51024-1
