Стабилизаторы напряжения Каскад серия 500
Электронные стабилизаторы напряжения Каскад серии 500 изготавливаются в виде 1-фазных блоков, которые могут также работать в 3-фазных сетях при подключении трёх блоков по схеме "звезда с выведенной нейтралью" через клеммные колодки.
Однофазные стабилизаторы Каскад серии 500
- Мощность 4-20 кВА/кВт.
- Устанавливаются на полу или на стене с помощью специальных кронштейнов (под заказ).

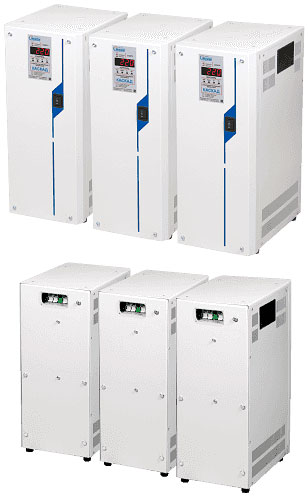

Трёхфазные стабилизаторы Каскад серии 500
- Мощность 12-60 кВА/кВт.
- Выполнены в виде блоков, объединенных в схему "звезда".
- Устанавливаются: на полу, на стене с помощью специальных кронштейнов (под заказ), на специальной стойке для стабилизаторов (под заказ).
Рекомендуется совместно с трехфазными стабилизаторами Каскад применять блок контроля фаз, чтобы защитить оборудование от пропадания одной из фаз в трехфазной сети. В случае этого реле контроля фаз (РКФ) обеспечивает отключение нагрузки, тоже происходит и при перекосе фаз во избежание более серьезной аварии. При нормализации питания РКФ автоматически подключает нагрузку к выходам трехфазного стабилизатора.
Основные характеристики
- Точность стабилизации 220V ± 2,5%, без потери номинальной мощности нагрузки во всём заявленном диапазоне входных напряжений.
- Работает как от сети, так и от дизель-, бензогенератора.
- За счет точной конструкторской проработки не требуется установка вентилятора (охлаждаются естественной конвекцией).
- Температура эксплуатации -25…+40 °C.
- Система прямого включения BYPASS позволяет подключить технику напрямую к сети, не отключая от стабилизатора.
- Практически бесшумные (уровень шума 45-50 дБ).
- Малые габариты, неприхотливость к условиям работы.
- Выдерживают 8-ми кратные перегрузки (пусковые токи).
- КПД более 97%.
- Гарантия 3 года.
Преимущества стабилизаторов Каскад
Обеспечивают стабилизацию выходного напряжения с высокой точностью (± 2,5%), в широком диапазоне входного напряжения, без разрыва фазы, без выброса помех в сеть и искажения формы питающего напряжения, что позволяет эффективно работать с любыми типами нагрузки.
Обеспечивают работу с номинальной нагрузкой (без снижения мощности) во всем диапазоне стабилизации входного напряжения.
Защита нагрузки от индустриальных и атмосферных импульсных помех, грозозащита. Защита от аварии сети (пороговые значения Uвых 176V, 242V). Класс защиты - «С» по международным стандартам МЭК IEC-1312-1 (1995-02) и IEC-1643-1.
Вся коммутация и регулирование напряжения осуществляется во вторичных цепях стабилизатора, что также позволяет Каскад работать с любыми типами нагрузок и выдерживать пусковые токи, превышающие номинальный в 5 - 8 раз.
Схема с регулируемым вольтодобавочным трансформатором в стабилизаторах напряжения Каскад не является источником искажений и помех как для сети, так и для нагрузки.
Система безопасности: анализ параметров сети и тест системы при включении, отключение при перегрузке и коротком замыкании в нагрузке.
Индикация параметров сети: значение выходной мощности, вид защитного отключения, значение тока нагрузки, значение напряжения вход/выход.
Перегрузочная способность:
- 900 % - 2 секунды;
- 400 % - 10 секунд;
- 200 % - 100 секунд.
Условия эксплуатации
- Корпусные элементы всех стабилизаторов Каскад изготовлены из металла и окрашены износостойким полимерным покрытием (цвет: серый RAL 7035).
- Поставляются в климатическом исполнении УХЛ 4 по ГОСТ 15150-69: от +40°С до -25°С (без образования конденсата).
- Может быть помещен в шкаф для уличной установки (под заказ).
- При работе оборудования в различных климатических условиях в случае необходимости в шкаф устанавливается модуль обогрева-кондиционирования, позволяющий эксплуатировать оборудование в диапазоне температур от -40°C до +40°C, при этом изделие устанавливается на цоколь высотой 200 мм.
Технические характеристики
Каскад серии 500 однофазные
| Модель |
Номинальная мощность, кВА (ток фазы, А) |
Диапазон изменения входного напряжения при выходном 220 В (+/-% точность коррекции) |
Масса не более, кг |
Габаритные размеры, мм |
|||
|---|---|---|---|---|---|---|---|
| 220±2,5% | 220±3,5% | 220±10% | 220-20% | ||||
| СН-О-4 | 4 (18) | - | 151-293 | 139-310 | 123 | 35 | 205х485х305 |
| СН-О-5 | 5 (23) | 166-276 | - | 153-297 | 136 | ||
| СН-О-6 | 6 (27) | 172-271 | - | 158-291 | 140 | ||
| СН-О-7 | 7 (32) | 175-267 | - | 161-287 | 143 | ||
| СН-О-8 | 8 (36) | 183-258 | - | 169-278 | 150 | ||
| СН-О-10 | 10 (45) | 171-271 | - | 158-292 | 140 | 40 | |
| СН-О-12 | 12 (54) | 178-264 | - | 164-284 | 146 | ||
| СН-О-15 | 15 (68) | 176-266 | - | 162-286 | 144 | 50 | 215х485х305 |
| СН-О-17 | 17 (77) | 180-262 | - | 166-282 | 147 | ||
| СН-О-20 | 20 (91) | 184-258 | - | 169-277 | 150 | ||
Каскад серии 500 трёхфазные
| Модель |
Номинальная мощность, кВА (ток фазы, А) |
Диапазон изменения входного напряжения при выходном 220 В (+/-% точность коррекции) |
Масса не более, кг |
Габаритные размеры, мм |
|||
|---|---|---|---|---|---|---|---|
| 220±2,5% | 220±3,5% | 220±10% | 220-20% | ||||
| СН-Т-12 | 3 х 4 (18) | - | 151-293 | 139-310 | 123 |
105 (3х35) |
815х485х305 (формируется из 3 блоков 205х485х305) |
| СН-Т-15 | 3 х 5 (23) | 166-276 | - | 153-297 | 136 | ||
| СН-Т-18 | 3 х 6 (27) | 172-271 | - | 158-291 | 140 | ||
| СН-Т-21 | 3 х 7 (32) | 175-267 | - | 161-287 | 143 | ||
| СН-Т-24 | 3 х 8 (36) | 183-258 | - | 169-278 | 150 | ||
| СН-Т-30 | 3 х 10 (45) | 171-271 | - | 158-292 | 140 |
120 (3х40) |
|
| СН-Т-36 | 3 х 12 (54) | 178-264 | - | 164-284 | 146 | ||
| СН-Т-45 | 3 х 15 (68) | 176-266 | - | 162-286 | 144 |
150 (3х50) |
845х485х305 из 3 блоков 215х485х305) |
| СН-Т-51 | 3 х 17 (77) | 180-262 | - | 166-282 | 147 | ||
| СН-Т-60 | 3 х 20 (91) | 184-258 | - | 169-277 | 150 | ||
Расстояние между стабилизаторами должно быть не менее 100 мм. Габариты указаны с учётом расстояния 100 мм.
Рекомендации по использованию
Используются для обеспечения качественного электропитания компьютеров, оргтехники, медицинского оборудования, аудио - видеотехники и другой промышленной и бытовой аппаратуры в сетях с напряжением отличным от номинального. Подходят для защиты электронной техники от индустриальных и атмосферных импульсных помех, распространяемых по сети питания.
