Медицинские разделительные трансформаторы
Предлагаем медицинские разделительные (изолирующие) трансформаторы Полигон, изготовленные в соответствии с ГОСТ 50571.28-2006 и ТУ-3468-019-39441565-2010, определяющими работу медицинского оборудования в IT-сети. Гарантийный срок – 3 года со дня покупки. Компания Полигон – ведущий российский производитель электротехнической продукции (подробнее о компании Полигон).
Медицинские разделительные трансформаторы предназначены для питания медицинского оборудования и организации преобразования сети типа TN-S в IT-сеть (режим изолированной нейтрали) с непрерывным мониторингом изоляции сети и параметров трансформатора.
Сеть предназначена для:
- питания медицинской техники и систем жизнеобеспечения пациента, расположенных в помещениях медучреждений гр.2;
- питания мобильных медицинских установок, работающих от стационарной сети;
- электроснабжения стационарных медицинских объектов при питании их от воздушных линий с напряжением до 1 кВ, выполненного неизолированными проводами.

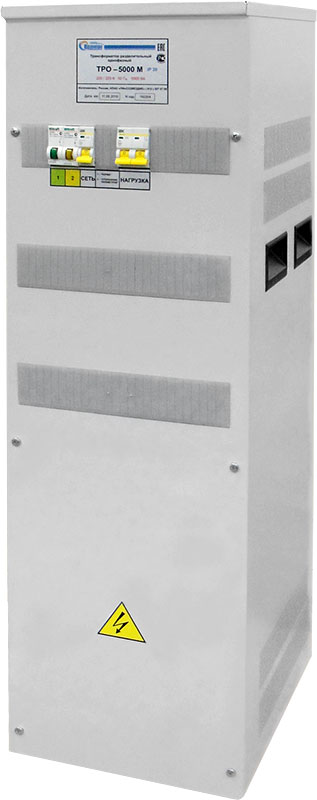

Конструкция медицинских трансформаторов Полигон
Медицинские разделительные трансформаторы Полигон выпускаются в виде однофазной серии ТРО и трехфазной серии ТРТ. Представляют собой напольный или настенный блок с металлическим корпусом, окрашенный износостойким полимерным покрытием. Цвет – серый RAL 7035. Степень защиты: IP20, IP54.
Основным элементом медицинского трансформатора является разделительный трансформатор, который обеспечивает гальваническое разделение нагрузки и питающей сети. Трехфазные модели состоят из трех однофазных трансформаторов, включенных по схеме «звезда».

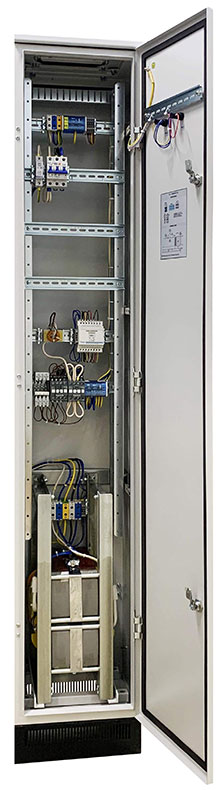

Трансформаторы серий ТРО/ТРТ представляют собой законченную конструкцию с трансформаторами, автоматами по входу и выходу, системой контроля изоляции, контролем температуры трансформатора и тока нагрузки.
Установка разделительных трансформаторов в медучреждениях осуществляется в основном по трем вариантам: в помещении электрощитовой, в коридорных нишах, в помещении операционной или палаты интенсивной терапии.
Особенности медицинских трансформаторов Полигон
- Повышенная нагрузочная способность. Трансформатор выдерживает перегрузку в 60% в течение 60 минут без ущерба для изоляции (согласно стандарту МЭК 61558-2-15 «Безопасность силовых трансформаторов и прочего силового оборудования. Раздел 2-15. Особые требования к силовым трансформаторам медицинских учреждений»).
- Наличие экранирующей обмотки, которая снижает вероятность пробоя изоляции между первичной и вторичной сетями и уменьшает токи утечки. Разделительный трансформатор с экранирующей обмоткой является фильтром высокочастотных помех, что весьма положительно сказывается на работе аппаратуры.
- Высокий уровень изоляции обмоток (испытательное напряжение на пробой – 4150 V AC).
- Наличие системы ограничения пускового тока, что исключает срабатывание автоматов защиты стандартного исполнения со стороны питающей сети и влияние на работу стороннего оборудования.
- Отклонение выходного напряжения на холостом ходу и под нагрузкой не более 5% от входного.
- Система измерения данных (тока и температуры обмоток трансформатора, изоляции трансформатора и подключенной сети), что позволяет обслуживающему персоналу быстро реагировать на предупреждающие сигналы.
- Наличие выхода для подключения до 4-х постов дистанционного контроля ПДК к одному трансформатору.
- Естественная вентиляция трансформатора.
- Низкий уровень шума (не более 35 дБ).
Общие технические характеристики трансформаторов Полигон
| Параметр | Значение |
|---|---|
| Сопротивление изоляции трансформатора, не менее | 10 МОм |
| Сопротивление изоляции на выходе системы при подключенной системе контроля изоляции | 1 МОм |
| Максимально допустимое входное напряжение | +20% от Uвх |
| Ток утечки, не более | 0,5 мА |
| Максимально допустимая (неразрушающая) t°С трансформатора | 150 °С |
| Допустимый диапазон температуры окружающей среды | -10/+35 °С |
| Акустический шум, не более | 35 дБ |
| Уставка уровня сопротивления изоляции системы контроля | 50 кОм |
| Время срабатывания системы контроля изоляции, не более | 4 сек |
| Испытательное напряжение трансформатора (вход-выход, вход-корпус, выход-корпус) | 4150 V АC |
Технические характеристики 1-фазных разделительных трансформаторов (IP20, IP54)
РазвернутьUвх: 220 В, 50 Гц. Uвых: 220 В ±2,5%, 50 Гц.
| Модель | Pном, ВА | Iном, A | Степень защиты IP20 | Степень защиты IP54 | ||||
|---|---|---|---|---|---|---|---|---|
| Масса, кг | Габариты, мм | Схемное исп. | Масса, кг | Габариты, мм | Схемное исп. | |||
| ТРО-600М | 660 | 3 | 26 | 320х510х240 настенный | 1 | 40 | 380х600х210 | 1, 2 |
| ТРО-1000М | 1200 | 5,5 | 32 | 45 | 380х800х210 настенный | |||
| ТРО-2000М | 2200 | 10 | 45 | 50 | ||||
| ТРО-3000М | 3500 | 16 | 55 | 285х940х345 напольный | 1, 2, 3, 4 | 85 | 330х1900х310* (330х1300х310)* |
1, 2, 3, 4 (1, 2) |
| ТРО-4000М | 4400 | 20 | 65 | 95 | ||||
| ТРО-5000М | 5500 | 25 | 75 | 100 | 330х1900х310 напольный с цоколем | 1, 2, 3, 4 | ||
| ТРО-6000М | 6000 | 27 | 100 | 110 | ||||
| ТРО-7000М | 7000 | 32 | 105 | 120 | ||||
| ТРО-8000М | 8000 | 36,5 | 115 | 130 | ||||
| ТРО-9000М | 9500 | 43 | 120 | 140 | ||||
| ТРО-10000М | 10500 | 48 | 130 | 150 | ||||
* Исполнение шкафа напольное с цоколем.
Технические характеристики 3-фазных разделительных трансформаторов (IP20, IP54)
РазвернутьUвх: 380 В/220 В, 50 Гц. Uвых: 3-ф. 220 В ±2,5%, 50 Гц.
| Модель | Pном, ВА |
Iном вх, A |
Iном вых, A |
Степень защиты IP20 | Степень защиты IP54 | ||||
|---|---|---|---|---|---|---|---|---|---|
| Масса, кг | Габариты, мм | Схемное исп. | Масса, кг | Габариты, мм | Схемное исп. | ||||
| ТРТ-1000М (220) | 1000 | 1,5 | 3 | 45 | 380х800х210 настенный | 1 | 45 | 330х1300х310* напольный | 1, 2 |
| ТРТ-1500М (220) | 1500 | 2,5 | 4 | 50 | 60 | ||||
| ТРТ-2000М (220) | 2000 | 3 | 5,5 | 55 | 284х940х345 напольный | 80 | |||
| ТРТ-2500М (220) | 2500 | 4 | 7 | 60 | 100 | ||||
| ТРТ-3000М (220) | 3600 | 5,5 | 9,5 | 70 | 1, 2, 3, 4 | 120 | 330х1900х310** (330х1300х310)** |
1, 2, 3, 4 (1, 2) |
|
| ТРТ-4000М (220) | 4600 | 7 | 12 | 85 | 125 | ||||
| ТРТ-5000М (220) | 5000 | 8 | 13,5 | 100 | 130 | 330х1900х310** | 1, 2, 3, 4 | ||
| ТРТ-6000М (220) | 6600 | 10 | 17,5 | 120 | 135 | ||||
| ТРТ-7000М (220) | 7000 | 11 | 18,5 | 130 | 145 | ||||
| ТРТ-8000М (220) | 8000 | 12 | 21 | 150 | 285х940х465 напольный | 165 | 550х1900х310 напольный с цоколем | ||
| ТРТ-9000М (220) | 9500 | 14,5 | 25 | 165 | 195 | ||||
| ТРТ10000М (220) | 10500 | 16 | 28 | 170 | 205 | ||||
* Возможно изготовление настенного шкафа с габаритами 380х800х210.
** Исполнение шкафа напольное с цоколем.
Пост дистанционного контроля (ПДК)
ПДК предназначен для дистанционного контроля состояния разделительных трансформаторов Полигон по температуре, мощности нагрузки и уровню изоляции выходных цепей с системой раздельного контроля сопротивления изоляции по направлениям (до 10-ти направлений). ПДК позволяет контролировать состояние IT-сети при удаленном расположении трансформатора непосредственно из зоны работы персонала (операционная, комната медсестер и тд).
ПДК подает звуковой и световой сигнал в случае выхода любого из контролируемых параметров за пределы нормы. Подключается 4-х жильным кабелем, длиной до 300 метров. К каждому трансформатору можно подключить до 4-х постов дистанционного контроля. Степень защиты IP54 позволяет обрабатывать ПДК санитарными антисептическими растворами (по мере необходимости).
