Применение медицинских трансформаторов Полигон

Места обязательного применения медицинских разделительных трансформаторов (медицинской IT-сети)

ГОСТ Р 50571.28 п.710.413.1.5.«Медицинская система IT. В медицинских помещениях группы 2 для питающих цепей электромедицинского оборудования и систем жизнеобеспечения пациентов, хирургического назначения и другого электрического оборудования, расположенного «в окружении пациента», должна использоваться медицинская система IT. Исключение составляет оборудование, перечисленное в п.713.413.1.3».

Перечень медицинских помещений, где предписывается применение медицинских IT-сетей:

• анестезиологические кабинеты
• операционные
• кабинеты для подготовки к операциям*
• травматологические кабинеты*
• послеоперационные палаты*
• помещения для введения сердечных катеторов
• отделения реанимации
• помещения для ангиографии
• палаты для недоношенных детей

Согласно ГОСТ Р 50571.28 в цепях до и после разделительного трансформатора должны применяться автоматы c таким уровнем защиты от перегрузки, который допускает перегрузку трансформатора на 60% в течение часа, или автоматы без теплового расцепителя. Номинальная мощность медицинских трансформаторов должна находиться в пределах 0,5-10 кВА.

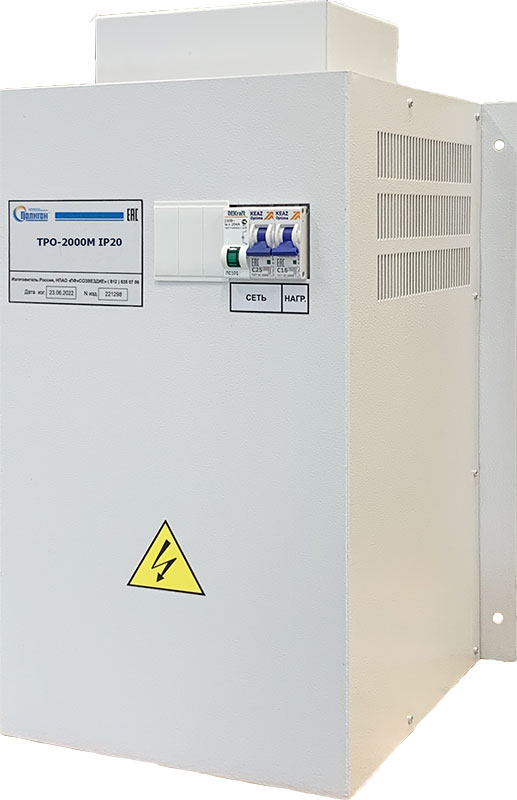

Требования к медицинским разделительным трансформаторам

• Ток утечки на землю основных проводников и защитной оболочки (кожуха), замеренные при отсутствии нагрузки, не более 0,5 мА.
• Запрещено применение постоянной принудительной вентиляции для охлаждения трансформатора.
• Наличие поста дистанционного контроля для сигнализации параметров трансформатора.
• Номинальное напряжение на вторичной обмотке трансформатора не должно превышать 250 В.
• Применяются трансформаторы ТРТ с подключением к линейному напряжению, выходное напряжение по трем фазам 220 В, причем нейтраль не используется.
• Установка в медицинском помещении или непосредственной близости к нему. Они должны размещаться в специальном шкафу или иметь кожух для защиты от случайного прикосновения к токоведущим частям.
• Постоянный контроль перегрузки и превышения температуры медицинского разделительного трансформатора.

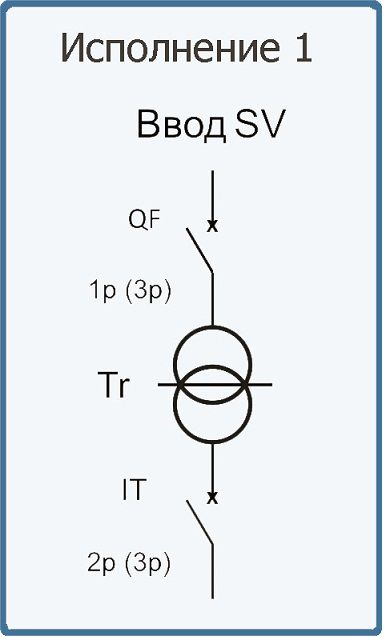

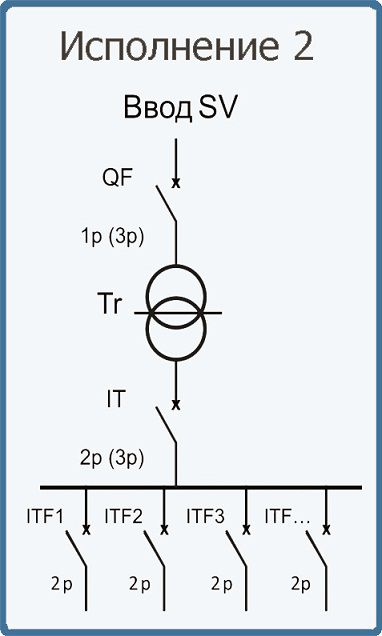

Схемные исполнения трансформаторов

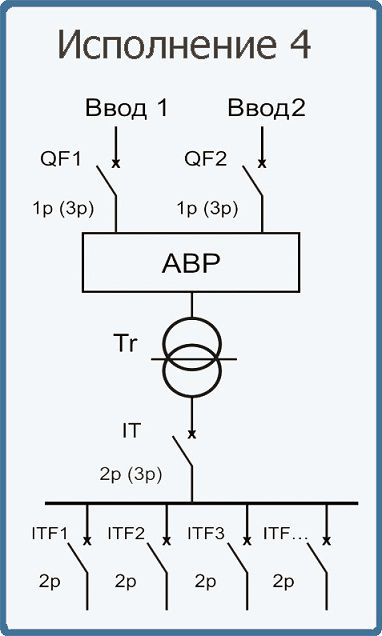

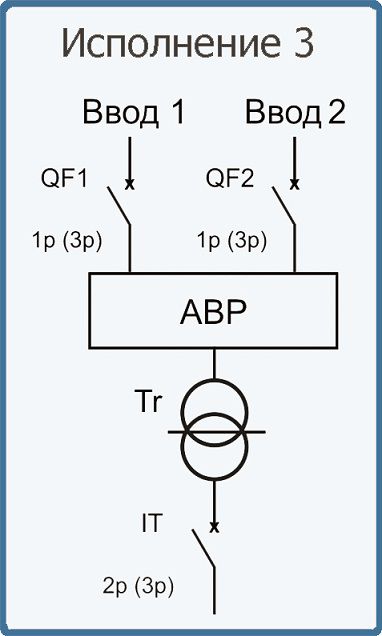

По требованию заказчика трансформаторы могут быть дополнительно оснащены автоматами нагрузки и встроенной системой автоматического ввода резерва. Необходимое количество отходящих автоматов оговаривается при заказе.

Существует два варианта выбора автоматов для разделительного трансформатора:

• Установить автоматы без теплового расцепителя в фидера. Например, автоматы серии М (АВВ).
• Установить стандартные автоматы группы С, но подобрать номиналы таким образом, чтобы при перегрузке до 60% в течении 1 часа (МЭК 61558-1-4) не происходило отключения питания (условие применения разделительных трансформаторов).

Система поиска повреждения изоляции IT-сети

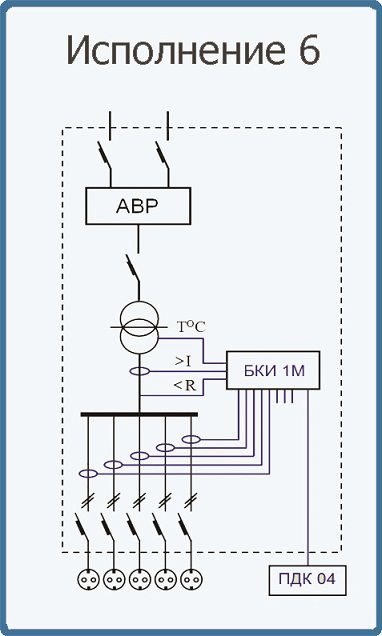

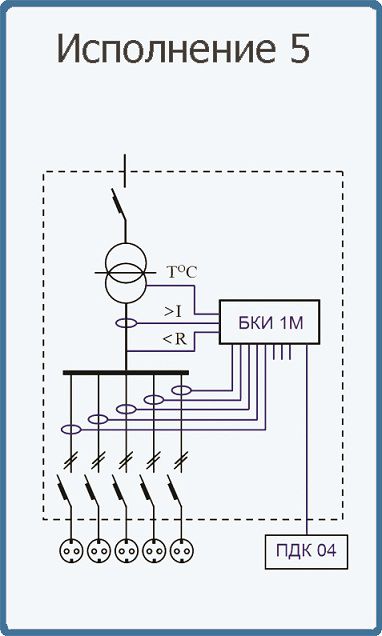

Система предназначена для определения конкретной линии нагрузки, в которой произошла утечка тока, превышающая установленный уровень безопасности. Для трансформаторов с системой поиска повреждения изоляции используется пост дистанционного контроля ПДК-04.

В случае нарушения изоляции на ПДК высвечивается номер аварийной линии с одновременным срабатыванием звуковой и визуальной сигнализаций.

Длина линий подключения до 300 м. При заказе трансформатора с системой поиска повреждения изоляции необходимо указать исполнение (5 или 6), количество постов ПДК-04 (отдельной позицией), а также количество и номинал выходных автоматов.
