Пост дистанционного контроля (ПДК)
Пост дистанционного контроля (ПДК) обеспечивает:
- индикацию состояния сопротивления изоляции: «НОРМА» – при R более 50 кОм, «ПРОБОЙ» – при R менее 50 кОм;
- индикацию превышения допустимой температуры трансформатора;
- индикацию превышения допустимого тока нагрузки;
- возможность дистанционной проверки системы контроля изоляции;
- подачу звуковой сигнализации в случае выхода любого из контролируемых параметров за пределы нормы;
- напряжение питания и индикации не более 24 В;
- степень защиты IP 54 позволяет обрабатывать ПДК-02 санитарными антисептическими растворами по мере необходимости.
Согласно ГОСТ 50571.28 и инструкции РТМ 42-2-4-80 все медицинские трансформаторы с контролем изоляции и температуры комплектуются постом дистанционного контроля ПДК-02 (ПДК-04 в особых случаях).
Пост дистанционного контроля устанавливают непосредственно в зоне работы персонала. Подключается 4-х жильным кабелем, длиной до 300 метров. К каждому трансформатору можно подключить до 4 постов дистанционного контроля для непрерывного мониторинга человеком. ПДК имеет функцию ТЕСТ для проверки системы контроля изоляции и светодиодный индикатор процента подключенной нагрузки.
Варианты исполнения
ПДК-02 выполнен в пластиковом корпусе со степенью защиты IP54 с лицевой информационно управляющей панелью на основе пленочной клавиатуры, что допускает обработку санитарными растворами. Габариты: 80х160х57 мм (ШхВхГ), масса не более 0,3 кг.

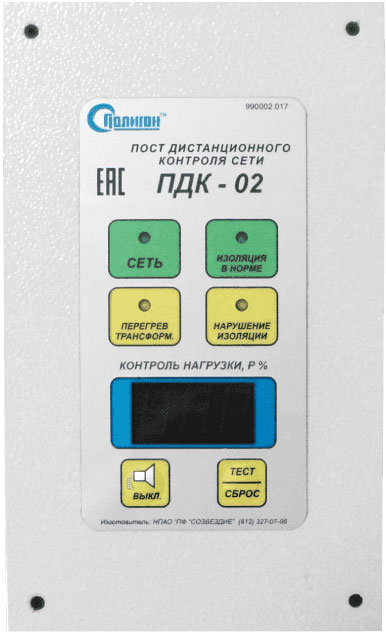

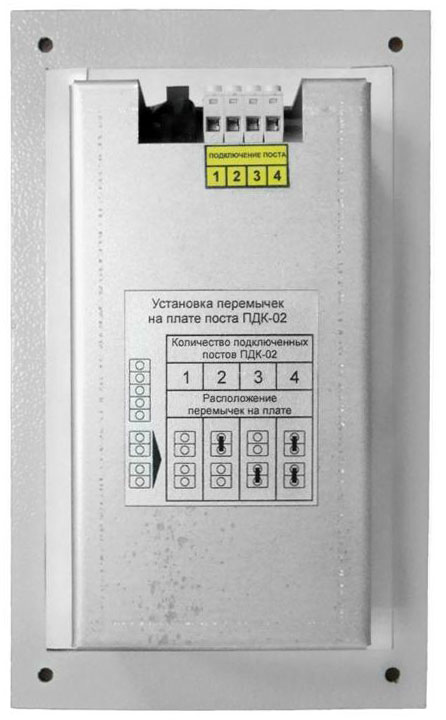

ПДК-02 (ВС) выполнен в металлическом встраиваемом в стену корпусе с лицевой информационно управляющей панелью, которую можно обрабатывать санитарными растворами. На тыльной стороне по контуру лицевой панели установлен резиновый уплотнитель, который обеспечивает степень защиты IP 54 между стеной и лицевой панелью. Габариты: 120х200х50 мм (ШхВхГ), размер ниши: 80х150х55 мм (ШхВхГ).

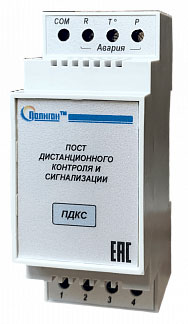

ПДКС (пост дистанционного контроля и сигнализации) предназначен для подключения к шине передачи данных блока контроля изоляции (БКИ) в разделительных трансформаторах серии ТРО и ТРТ и сигнализации при помощи «сухих» контактов о состоянии изоляции выходной цепи, температуры трансформаторов и мощности нагрузки. ПДКС выполнен в пластиковом корпусе со степенью защиты IP20 для установки в электрошкаф или непосредственно в шкаф трансформатора на DIN-рейку.
Алгоритм работы ПДК
- Зеленый светодиод «СЕТЬ» горит при наличии выходного напряжения на трансформаторе;
- Зеленый светодиод «ИЗОЛЯЦИЯ В НОРМЕ» горит при уровне изоляции более 50 кОм;
- При снижении уровня изоляции менее 50 кОм гаснет зеленый индикатор «ИЗОЛЯЦИЯ В НОРМЕ» и начинает мигать желтый светодиод «НАРУШЕНИЕ ИЗОЛЯЦИИ» с прерывистой звуковой сигнализацией. При восстановлении уровня изоляции автоматический возврат в рабочий режим;
- При перегреве трансформатора (температура более 75°С) начинает мигать красный светодиод «ПЕРЕГРЕВ ТРАНСФОРМАТОРА» со звуковой сигнализацией. При снижении температуры (менее 65°С) – автоматический возврат в рабочий режим;
- Трехразрядный индикатор «КОНТРОЛЬ НАГРУЗКИ» указывает нагрузку в процентах от номинальной, с точностью не менее 5%. При превышении 101% нагрузки индикатор продолжает отражать величину нагрузки, но при этом цифры мигают со звуковой сигнализацией. При снижении нагрузки ниже 100% – автоматический возврат в рабочий режим;
- Кнопка «ВЫКЛ» отключает звуковую сигнализацию поста дистанционного контроля. Режим выключения звукового сигнала действует до окончания сработавшего аварийного режима. Однако если звук был выключен при выходе одного из параметров за пределы нормы, то при одновременном выходе за пределы другого параметра включается снова;
Кнопка «ТЕСТ»/«СБРОС» дистанционно проверяет исправность системы контроля изоляции. При нажатии кнопки «ТЕСТ» зелёный светодиод «ИЗОЛЯЦИЯ В НОРМЕ» начинает мигать. Через 5-7 сек. включается жёлтый светодиод «НАРУШЕНИЕ ИЗОЛЯЦИИ» со звуковой сигнализацией, при этом мигает зелёный светодиод «ИЗОЛЯЦИЯ В НОРМЕ». При повторном нажатии кнопки «ТЕСТ» гаснет жёлтый светодиод «НАРУШЕНИЕ ИЗОЛЯЦИИ», отключается звуковая сигнализация и загорается зелёный светодиод «ИЗОЛЯЦИЯ В НОРМЕ».
Алгоритм работы ПДКС
- При нормальной работе трансформатора контакты сигнальных реле «R», «t°» и «P» разомкнуты;
- При снижении уровня изоляции менее 50 кОм через 5-7 сек включится сигнальное реле «R». При восстановлении уровня изоляции происходит автоматический возврат сигнального реле «R» в исходное состояние;
- При перегреве трансформатора (Т>75°С) включится сигнальное реле «t°». При снижении температуры (Т<65°С) происходит автоматический возврат сигнального реле «t°» в исходное состояние;
- При превышении 101% нагрузки включится сигнальное реле «P». При снижении нагрузки (Р<100%) - автоматический возврат сигнального реле «P» в исходное состояние.
